Ventile 16, 17, 18 befinden sich am Turm-Block.
Ventil (16) (VBS) Bremsventil
Dieses ist ein vorgesteuertes (8:! Verhältnis) Lasthalteventil.
In kälteren Wetterbedingungen, bewegt sich der Arm bewegt dadurch
fließender und es hält ihn fest in seiner Parkposition.
Ventil (17)(VMP) Überschreitungslinie Entlastungsventil vorwärts
Das Ventil begrenzt das maximale Drehmoment am Wickelarm. Falls der Eingangsdruck den
eingestellten Druck überschreitet, wird über das Ventil das Öl zur Ausgangsseite des
Motors entlastet. Das Ventil ist so eingestellt, dass die Zugkraft am äußersten Ende des
Arms ca. 35 kg beträgt. Bei zu hoher Einstellung ist die Beschleunigung bei Wickelbeginn
zu stark.
Ventil (18)(VMT) Überschreitungslinie Entlastungsventil Umkehrung
Dieses Ventil sichert einen stufenweisen Halt des Wickelarms, indem der Druck auf der
Ausgangsseite des Motor begrenzt wird. Falls der Druck den eingestellten Druck
überschreitet, wird über das Ventil das Öl zur Eingangsseite des Motors entlastet.
Ventil (19) Hauptentlastungsventil
Das Hydrauliksystem ist mit einem Sicherheitsventil ausgestattet, das auf 185 bar voreingestellt ist. Wird dieser Druck überschritten, öffnet das Ventil und lässt das Öl vom
Druckanschluss zum Tankanschluss des Steuerventils fließen.
WICHTIG:
Ventile 16 bis 19 wurden im Werk sorgfältig eingestellt. Falsche Ventileinstellungen können die Maschine beschädigen. Lassen Sie diese Ventile deshalb nur von qualifizierten
Personen verstellen.
Ventil (23) Walzen Wicklungsarme aus Druckbegrenzer
Dies ist ein Überschreitungslinie Entlastungsventil, welches den Außendruck des Hydraulikzylinders der Walzen zu/aus. Es ist auf 100 Bar eingestellt.
Ventil (25) Hauptmengenreglere (Wicklungsarm-Geschwindigkeitssteuerung)
Dieses Ventil regelt die Ölumlaufmenge in das Hydrauliksystem. Dies stellt dann die Geschwindigkeit des Wicklungsarms ein, weil während der Wicklung das gesamte Öl
zuerst zum Wicklungsarmantrieb geleitet wird und dann erst zum Walzenantrieb. Die Walzengeschwindigkeit wird mit dem Ventil 28 eingestellt.
Ventil (26) Ballenaufsteller-Zuschaltventil
Dieses Zuschaltventil ist nur am optionalen Ballenaufsteller-Bausatz angebracht. Es stellt sicher, dass die Ballenaufstellerwalze ausgefahren wird, bevor die Walzenarme für
das Entladen gefaltet werden.
Ventil (28) Walzengeschwindigkeits-Steuerventil
Das Einstellen des Ventils im Uhrzeigersinn steigert die Walzengeschwindigkeit. Für weitere Informationen, siehe Seite 34.
Ventil (21) Ballenaufsteller-Absperrventil
Dies ist das Absperrventil für den optionalen Ballenaufsteller-Bausatz.
36
Ventil 17(VMT)
Valve 17 - (VMT)
Begrenzt den Antriebsdrehmoment des
Limits Wrap Arm Driving Torque
Wicklungsarms
Ventil 16 (VBS)
Valve 16 - (VBS)
Brake Valve
Bremsventil
Ventil 8
Valve 8
Umschaltventil
Reversing Valve
(fakultativ)

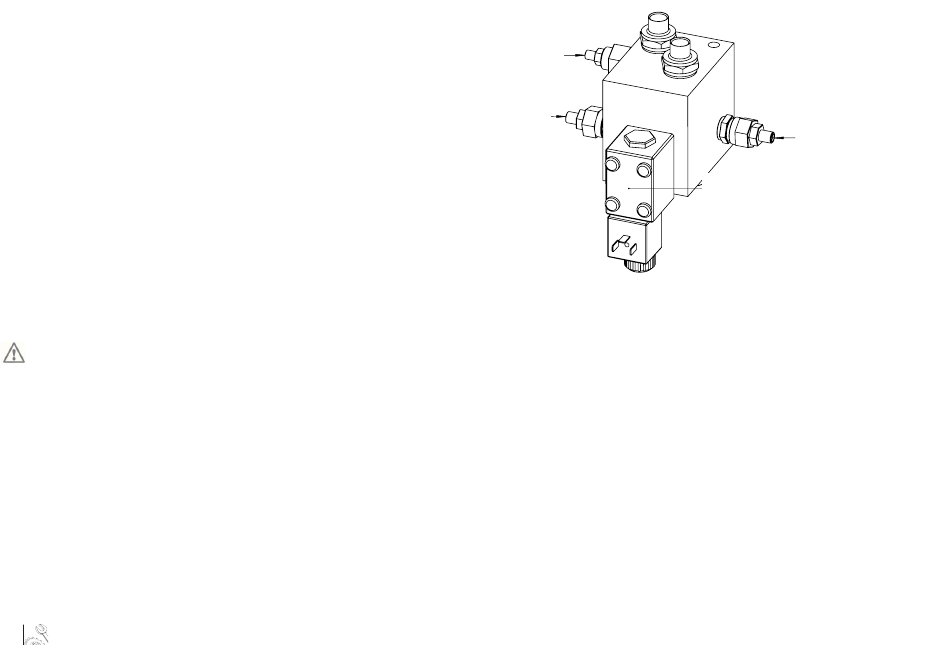

Abb. 9.4 Mastblock
9. ELEKTRIK-HYDRAULIK
Ventil 18 (VMT)
Valve 18 - (VMT)
Sichert stufenweisen Halt des
Ensures Grdual Stopping
Wickelarms
of Wrapping Arm
Ensures Gradual Stopping of
Wrapping Arm
