Panasonic Panafax UF-550 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Panasonic Anleitungen
  4. Faxgeräte
  5. Panafax UF-550
  6. Bedienungsanleitung

Panasonic Panafax UF-550 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

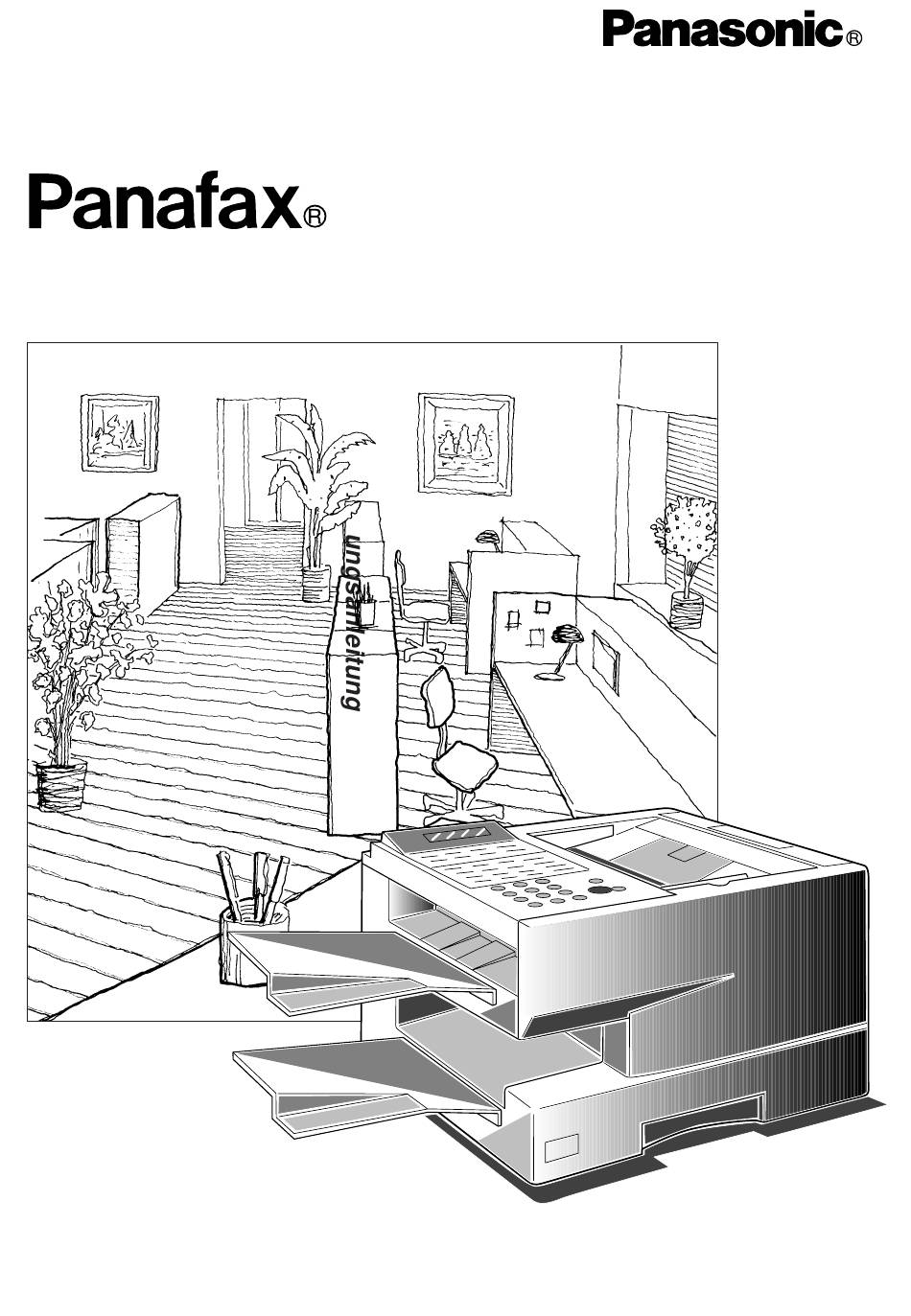

Fernkopierer
UF-550/560/770/880
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic Panafax UF-550

Inhaltszusammenfassung für Panasonic Panafax UF-550

  • Seite 1 Fernkopierer UF-550/560/770/880 Bedienungsanleitung...

  • Seite 2: Modell- Und Seriennummer

    Wichtiger Hinweis: Wenn Sie Informationen benötigen, Verbrauchsmaterial bestellen oder den Service rufen, geben Sie bitte immer das Modell und die Seriennummer Ihres Gerätes an. Sie finden diese Angaben auf dem Typenschild am Gerät, dessen Position die untere Abbildung zeigt. Sie können diese Daten auch hier unten eintragen. Modell: Seriennummer: Kaufdatum:...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS KENNENLERNEN DER UF-550/770/880 Einleitung ............Funktionsliste .

  • Seite 4: Einsatz Spezieller Funktionen

    Übertragung von Dokumenten ........Speicherübertragung .
  • Seite 5 Speicherverwaltung (Dateimodus) ........Dateiliste ausdrucken Inhalt der Dateiliste im Display anzeigen lassen Ändern von Startzeit oder Zielstation für eine Datei Löschen einer Datei Ausdrucken einer Datei...

  • Seite 6: Netzwerkfunktionen

    NETZWERKFUNKTIONEN Selektiver Empfang ..........Einstellen auf selektiven Empfang Passwortkommunikation .

  • Seite 7: Anhang

    STÖRUNGSBESEITIGUNG Störungsbeseitigung ..........Falls eines der folgenden Probleme auftritt Fehlermeldungen Stau des Empfangspapiers beseitigen...
  • Seite 8 02010000002 Raum für Notizen. 99000990000...

  • Seite 9: Einleitung

    Einleitung 01001000001 Vielen Dank für Ihren Kauf eines Panafax UF-550/770/880. Vielen Dank, daß Sie sich für ein Panafax UF-550/770/880 entschieden haben. Die UF-550/770/880 ist eines der fortschrittlichsten Geräte aus der Panafax-Familie von G3-kompatiblen Fernkopierern. Zu seinen vielen Leistungsmerkmalen gehören: 1. Druck auf Da der Druck auf Normalpapier erfolgt, können Sie auf eingegangenen...

  • Seite 10: Funktionsliste

    Funktionsliste 01004000001 Um eine Funktion aufzurufen drücken Sie FUNKTION und die entsprechende Funktionsnummer, oder blättern Sie mit den - Tasten, bis die gewünschte Funktion im Display angezeigt wird. ZEITVERSETZTE EINGABE-MODUS 01004030001 ÜBERTRAGUNG 1 = Kundenparameter (TIMER-ÜBERTRAGUNG) Datum & Uhrzeit 1 = Übertragung LOGO 2 = Abruf Stationsname...

  • Seite 11: Außenansicht

    Außenansicht 01002000001 01002090001 Dokumentenführungen Dokumentenstütze Bedienfeld Druckerklappe Papierablagen Papierkassette (Standardausstattung) 250 Blatt Empfangspapierkassette [Als Option erhältlich. Siehe Seite 171.] 500 Blatt Empfangspapierkassette [Als Option erhältlich, nur für UF-770/880. Siehe Seite 171.]...

  • Seite 12: Bedienfeld

    Bedienfeld 01003000001 Display Zeigt Uhrzeit und Datum oder die aktuelle Funktion an. Panasonic BETRIEB Blinkt, wenn das Gerät ein Dokument sendet oder empfängt. Blinkt, wenn kein Toner mehr TONER vorhanden ist (siehe Seite 16) BETRIEB TONER FEHLER FEHLER Blinkt, wenn ein Fehler auftritt.
  • Seite 13 Bedienfeld 01003000002 Zum Einstellen von NORMAL, HELLER und Zur Wahl der Auflösung Normal, Fein oder Hoch KONTRAST AUFLÖSUNG DUNKLER (siehe Seite 41). Darüber hinaus läßt (siehe Seite 41). Die Taste dient wie die Taste sich bei der Eingabe von Zeichen und Ziffern mit ORIGINAL auch als Pfeiltaste (>), mit der sich der (<) der Cursor im Display bewegen.

  • Seite 14: Sicherheitsinformationen

    Sicherheitsinformationen 02001000001 Dieses Gerät erfüllt die Anforderungen der folgenden EU–Richtlinien: 73/23/EWG ”Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen” 89/336/EWG ”Elektromagnetische Verträglichkeit” (Grundrichtlinie) 92/31/EWG ”Elektromagnetische Verträglichkeit” (Ergänzung) 93/68/EWG ”Kennzeichnung” Hierfür trägt das Gerät das CE-Zeichen. Hinweise: Der arbeitsplatzbezogene Geräuschemissionswert ist < 70 dB(A) nach DIN EN27779. Dieses Gerät wurde in Anlehnung an den Entwurf der Vergaberichtlinie ”Blauer Engel Umwelrtzeichen”...
  • Seite 15 Sicherheitsinformationen 02001000002 kennzeichnet eine Gefahrenquelle, die zu kleineren Verletzungen und ACHTUNG Geräteschäden führen kann. Stellen Sie das Gerät nicht neben Heizungs- und Klimaanlagen auf. Setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus. Stellen Sie das Gerät auf eine flache, ebene Unterlage, und lassen Sie rundum mindestens 10 cm Abstand zu anderen Gegenständen.

  • Seite 16: Hauptgerät Und Zubehör

    Hauptgerät und Zubehör 02002000001 Beim Auspacken des Gerätes prüfen Sie bitte den Lieferumfang anhand der folgenden Abbildung auf Vollständigkeit. UF-550/770/880 Tonerkassette Papierablagen Telefonanschlußschnur Netzkabel Bedienungsanleitung 02002090005 Papierformat-Anzeige...

  • Seite 17: Installation Des Zubehörs

    Installation des Zubehörs 02003000001 02003990012 Die UF-550/770/880 im betriebsbereiten Zustand Papierablagen Hängen Sie die Papierablagen in die dafür vorgesehenen rechteckigen Öffnungen im Gehäuse ein.

  • Seite 18: Einsetzen Der Tonerkassette

    Einsetzen der Tonerkassette 02004000002 Packen Sie die Tonerkassette aus und schütteln Sie sie 5 oder 6 mal hin und her, um den Toner gleichmäßig zu verteilen. 02004060001 Tonerkassette Entfernen Sie den Schutzfilm. 02004060016 Um die Druckerklappe zu öffnen, drücken Sie die Entriegelungstaste.
  • Seite 19 Einsetzen der Tonerkassette 02004000001 Richten Sie die Tonerkassette beidseitig an den Pfeilen aus, und schieben Sie sie in das Gerät. 02004060010 Schließen Sie die Druckerklappe. 02004060015 Druckerklappe Um eine gleichbleibend gute Druckqualität des Gerätes zu gewährleisten, empfiehlt es sich, nach jedem Austauschen der Tonerkassette einen Reinigungszyklus durchzuführen.

  • Seite 20: Einlegen Des Empfangspapiers

    Einlegen des Empfangspapiers 02005000002 Papiereigenschaften Normalerweise sollten Sie mit jedem gestrichenen Papier ausgezeichnete Druckergebnisse erhalten. Auch 02005020001 das handelsübliche Kopierpapier ist geeignet. Auf dem Markt werden die unterschiedlichsten Markenpapiere angeboten. Sie können problemlos verschiedene Papiertypen ausprobieren und je nach dem Druckergebnis das bestgeeignete Papier aussuchen.
  • Seite 21 Einlegen des Empfangspapiers 02005000001 Lösen Sie die Raste und nehmen den Formatgeber nach oben heraus. Drehen Sie den Formatgeber, bis das gewünschte Papierformat nach oben weist. Setzen Sie den Formatgeber wieder ein. [Für UF-550] Dieses Modell ist nicht mit dem Formatgeber ausgestattet.

  • Seite 22: Anschluß An Telefonnetz Und Steckdose

    Anschluß an Telefonnetz und Steckdose 02006000001 Telefonanschlußschnur Stecken Sie den kleinen Modularstecker in die LINE-Buchse auf der Geräterückseite. Anschließend stecken Sie den TAE-Stecker in den linken (N-codierten) Steckplatz ihrer TAE-Anschlußdose. Möchten Sie zusätzlich noch ein Telefon anschließen, stecken Sie dessen TAE-Stecker bitte in den mittleren (F-codierten) Steckplatz der TAE-Anschlußdose.
  • Seite 23 Anschluß an Telefonnetz und Steckdose 02006000002 02006990003 Netzschalter Nachdem Sie alle Anschlüsse hergestellt haben, schalten Sie das Gerät am Netzschalter ein.

  • Seite 24: Einstellen Des Aufzeichnungspapierformats [Nur Uf-550]

    Einstellen des Aufzeichnungspapierformats [Nur UF-550] 02011000001 Das Format des verwendeten Aufzeichnungspapiers muß in den Fax-Parametern programmiert werden. Wann immer Sie also das Papierformat wechseln, ändern Sie bitte die Fax-Parametereinstellung wie folgt: 02005050002 EINGABEN (1–6) FUNKTION Bitte wählen Sie 02007060008 #@multitude FAX PARAMETER(01–99) EINGABE NR.=...

  • Seite 25: Festlegen Des Wahlverfahrens (Impuls- Oder Mehrfrequenzwahl)

    Festlegen des Wahlverfahrens (Impuls- oder Mehrfrequenzwahl) 02007000001 Ihr Gerät kann je nach Telefonnetz auf das Impuls- (IWV) oder Mehrfrequenzwahlverfahren (MFV) eingestellt werden. Gehen Sie zum Umstellen des Wahlverfahrens folgendermaßen vor: 02007030001 EINGABEN (1–6) FUNKTION Bitte wählen Sie 02007060008 #@multitude FAX PARAMETER(01–99) EINGABE NR.= 02007060002...

  • Seite 26: Einstellung Der Lautstärke

    Einstellung der Lautstärke 02008000001 Mit Hilfe des eingebauten Monitorlautsprecher können Sie Wähl- und Besetzttöne, Freizeichen und Ansagen mithören. Zusätzlich bietet die UF-550/770/880 erstmals die Möglichkeit, auch den eingehenden Ruf in Form eines Mehrklangtones zu signalisieren. Die folgenden Prozeduren beschreiben, wie sich die Monitor- bzw. Ruflautstärke individuell einstellen läßt.

  • Seite 27: Kundenparameter

    Kundenparameter 02009000001 Die UF-550/770/880 bietet eine Reihe von Grundeinstellungen (Kundenparameter), die Ihnen einen besseren Überblick über alle Sende- und Empfangsvorgänge verschaffen sollen. So sorgt zum Beispiel die eingebaute Uhr für die Angabe von Uhrzeit und Datum, mit Ihrem LOGO und der Kennung (ID-Nummer) identifizieren Sie sich beim Senden und Empfangen von Dokumenten.

  • Seite 28: Eingabe Des Logos

    Seite 10, maximal 25 Zeichen und Ziffern). Beispiel: P A N A S O N I C LOGO–EINGABE: PANASONIC Wenn Ihnen bei der Eingabe ein Fehler unterläuft, können Sie den Cursor mit den Tasten < oder > auf das fehlerhafte Zeichen bringen und es korrigieren.

  • Seite 29: Eingabe Des Stationsnamens

    Kundenparameter 02009000001 Eingabe des Stationsnamens Verfügt die Gegenstation ebenfalls über diese Funktion, wird während der Übertragung anstelle der 02009020003 Absenderkennung (ID-Nummer) eine etwas persönlichere Zeichenkennung, der sogenannte Stationsname (ID), im Display eingeblendet. Um Ihren Stationsnamen einzugeben verfahren Sie bitte wie folgt: 02009050003 EINGABEN (1–6)

  • Seite 30: Eingabe Ihrer Absenderkennung (Id-Nummer)

    Kundenparameter 02009000002 Eingabe Ihrer Absenderkennung (ID-Nummer) Um Rückschlüsse auf den Absender ziehen zu können, muß bei jedem Faxgerät die numerische 02009020004 Absenderkennung eingestellt werden. Diese Kennung erscheint im Display des Empfängers, in der Kopfzeile jeder übertragenen Seite sowie im Journalausdruck der Gegenstelle. Üblicherweise wird als Absenderkennung die eigene Fax-Rufnummer in der internationalen Schreibweise eingegeben (max.

  • Seite 31: Zielwahl-Und Kurzwahlnummern

    <01>Namen eingeben 040 85492500 03001060038 Geben Sie den Namen über die Zeichentasten ein. (bis zu 15 Zeichen) Beispiel: P A N A S O N I C <01>PANASONIC 040 85492500 03001060006 EINGABE ZIELWAHL< > Bitte wählen Sie Um weitere Rufnummern zu speichern, wiederholen Sie einfach die Schritte 4 –...
  • Seite 32 Zielwahl-und Kurzwahlnummern 03001000002 Zum Speichern von Kurzwahlrufnummern verfahren Sie bitte wie folgt: EINGABEN (1–6) 03001990002 FUNKTION Bitte wählen Sie 02007060008 #@multitude 1:ZIELWAHL EINGABE 2:KURZWAHL 03001060001 #@multitude KURZWAHL[ ] Bitte wählen Sie 03001060041 Wählen Sie eine 2-stellige Kurzwahl (UF-770/880: 00-99, UF-550: 01-72) aus. Beispiel: 2 2 [22] Telefaxnummer des Teilnehmers (max.

  • Seite 33: Ändern/Löschen Von Zielwahl-/Kurzwahlnummern

    03001060015 #@multitude Wählen Sie 1 für Zielwahl oder 2 für Kurzwahl. ZIELWAHL< > Bitte wählen Sie Beispiel: 1 Drücken Sie die Zielwahltaste, die Sie ändern möchten. 03001060047 <01>PANASONIC Beispiel: #@multitude 040 85492500 03001060057 LÖSCHEN <01>PANASONIC Rufnummer eingeben Geben Sie die neue Rufnummer ein.
  • Seite 34 Zielwahl-und Kurzwahlnummern 03001000002 Löschen einer Zielwahl-/Kurzwahlnummer 03001990004 1:ZIELWAHL EINGABE FUNKTION 2:KURZWAHL 03001060015 #@multitude Wählen Sie 1 für Zielwahl oder 2 für Kurzwahl. Beispiel: 1 ZIELWAHL< > Bitte wählen Sie 03001060047 #@multitude Drücken Sie die Zielwahltaste, die Sie löschen möchten. Beispiel: <01>...

  • Seite 35: Ausdruck Des Stationsverzeichnisses

    #@multitude * AUSDRUCK * EINGABE STATIONSVERZEICHNIS Das Stationsverzeichnis wird ausgedruckt. 03001060025 ****************** –STATIONSVERZEICHNIS- ************** DATUM 08-MÄR–1997 ***** UHRZEIT 15:00 *** SERVICE VERTRIEB EINKAUF Gestrichelte Linie –PANASONIC – ********************************************* – ZENTRALE HH – ****** – 201 555 1212– ******* 03001110001 Verzeichnisabdeckung...

  • Seite 36: Anpassen Ihres Gerätes

    Anpassen Ihres Gerätes 03002000001 Ihr Faxgerät hat eine Vielzahl von Fax-Parametern, die Sie sich auch als Fax-Parameterliste ausdrucken können. Diese Parameter sind bereits so voreingestellt, daß Sie für den normalen Betrieb keine Einstellungen vornehmen müssen. Einfache Übertragungsparameter, wie z.B. die Auflösung, der Kontrast oder die Stempelfunktion, können Sie für jeweils eine Übertragung ändern, indem Sie die entsprechende Taste auf dem Bedienfeld drücken.

  • Seite 37: Tabelle Der Fax-Parameter

    Anpassen Ihres Gerätes 03002000002 Tabelle der Fax-Parameter Parameter Pos. Einstellung Funktion 03002020002 Kontrast Normal Wählen Sie die Grundstellung der Taste KONTRAST. 03002080001 #@multitude Heller Dunkler Auflösung Standard Wählen Sie die Grundstellung der Taste AUFLÖSUNG. 03002080083 Fein Hoch Stempel Grundstellung der Taste STEMPEL, direkter...
  • Seite 38 Anpassen Ihres Gerätes 03002000001 Parameter Pos. Einstellung Funktion Empfangsmodus Wählen Sie, ob das Gerät automatisch oder manuell Manuell 03002080001 empfangen soll. em fangen soll. #@multitude Automatisch Ersatzempfang Legt fest, ob das Gerät bei fehlendem Empfangspapier, bei Ungültig 03002080060 Papierstau oder bei Tonermangel trotzdem in den Speicher Pa ierstau oder bei Tonermangel trotzdem in den S eicher empfangen soll.
  • Seite 39 Erde 03002080045 Flash Diagnosepasswort Eingabe des Passwortes für die Ferndiagnose. Ihr 03002080046 (----) Panasonic- Fachhändler informiert Sie über weitere Einzelheiten. 03002080042 Subadress-Password Max. 20-stelliges Passwort, mit dem Sie sich beim Einwählen in LANs identifizieren. Die SUB-Adressierung arbeitet nur in (----) Zusammenarbeit mit der modifizierten LaserFAX3- bzw.
  • Seite 40 Anpassen Ihres Gerätes 03002000001 Parameter Pos. Einstellung Funktion FAX-Deckblatt Wählen Sie die Grundeinstellung dieser Funktion im 03002080001 Auswahl-Modus (FUNKTION 8). (siehe Seite 90) Auswahl-Modus (FUNKTION 8). (siehe Seite 90) #@multitude Sprache Wählen Sie die Sprache der Bedienerführung im Display und Französisch 03002080062 in den Ausdrucken.

  • Seite 41: Einlegen Der Dokumente

    Einlegen der Dokumente 04001000001 Übertragbare Dokumente Im allgemeinen kann Ihr Telefaxgerät jede Vorlage im A4-Format übertragen. 04001020001 04001050001 Dokumentengröße Papierstärke Maximalgröße Minimalgröße Einzelblatt 0,06 mm (45 g/m ) bis 148 mm 280 mm 0,15 mm (112 g/m Mehrere Blätter 128 mm 0,06 mm (45 g/m ) bis 0,12 mm (75 g/m...

  • Seite 42: Einlegen Der Dokumente

    Einlegen der Dokumente 04001000002 Einlegen der Dokumente 1. Die Dokumente müssen frei von Heft- und Büroklammern sein, sie dürfen nicht eingerissen oder fettig sein, 04001020003 und es dürfen keine Fremdkörper anhaften. 2. Schieben Sie die Dokumente mit der Beschriftung nach unten in den automatischen Dokumenteneinzug (ADF), bis die Vorderkante im Gerät gegen den Anschlag stößt.

  • Seite 43: Sendegrundeinstellungen

    Sendegrundeinstellungen 04002000001 Bevor Sie mit der Übertragung beginnen, haben Sie die Möglichkeit, die Sendegrundeinstellungen individuell zu verändern. Hierzu gehören folgende Parameter: Kontrast Auflösung Halbtöne Bestätigungsstempel Kommunikationsbericht Sobald die Übertragung abgeschlossen ist, werden diese Parameter wieder in ihre Ausgangsstellung zurückgesetzt. Kontrast 04002030004 Ihr Gerät ist auf NORMAL-Kontrast voreingestellt.

  • Seite 44: Halbtöne

    Sendegrundeinstellungen 04002000002 Halbtöne Die Übertragung von Halbtönen (Grauwerten) ist beim Senden von Photographien oder Bildern nützlich. 04002020003 Voreinstellung ist = Aus. Sie haben die Wahl zwischen dem Schnellmodus und dem HALBTÖNE Qualitätsmodus. Drücken Sie die Taste HALBTÖNE 04002050003 SCHNELL SCHNELL SCHNELL QUALITÄT QUALITÄT...

  • Seite 45: Kommunikationsbericht

    Sendegrundeinstellungen 04002000001 Kommunikationsbericht Der Kommunikationsbericht (KOMM.BERICHT) gibt Aufschluß darüber, ob eine Übertragung oder ein Abruf 04002020005 erfolgreich waren oder nicht. Für den automatischen Ausdruck gibt es drei Bedingungen: EIN, AUS oder FEHLER. In der Grundeinstellung wird dieser Bericht nur im FEHLER fall gedruckt. Über den Auswahl-Modus können die Druckbedingungen für jede Übertragung individuell ausgewählt werden.

  • Seite 46: Übertragung Von Dokumenten

    Übertragung von Dokumenten 04003000001 Sie können zwischen ADF- und Speicherübertragung auswählen: Verwenden Sie die Speicherübertragung, wenn Sie ein Dokument an mehrere Empfänger senden möchten (Rundsenden). wenn Sie Ihr Dokument nach dem Einlesen gleich mitnehmen möchten, ohne das Übertragungsende abwarten zu müssen. wenn Sie generell die Vorzüge des Mehrfachzugriffs (Dual Access) nutzen möchten.
  • Seite 47 Übertragung von Dokumenten 04003000002 Hinweis: 1. Beim Einlesen von Dokumenten wird die dazugehörige * EINLESEN * NR.003 Dateinummer in der rechten oberen Ecke des Displays angezeigt. SEITEN=02 Die Dateinummer wird auch im Kommunikationsbericht, im Journal und in der Dateiliste angegeben. In der unteren rechten Ecke des * EINLESEN * BEENDET Displays wird nach dem Einlesen jeder einzelnen Seite die SEITENZAHL=05...

  • Seite 48: Wahl Einer Freien Rufnummer

    Übertragung von Dokumenten 04003000001 Wahl einer freien Rufnummer Um eine freie Rufnummern anzuwählen, gehen Sie bitte wie folgt vor. 04003010002 04003990003 STATIONSEINGABE #@multitude <START> drücken 00% Legen Sie die Dokumente mit der Schriftseite nach unten in den ADF, und stellen Sie die Dokumentenführungen ein. 04003060058 #@multitude SPEICHER...

  • Seite 49: Zielwahl

    04003060058 #@multitude SPEICHER Die SPEICHER-Anzeige muß leuchten; ist dies nicht der Fall, drücken Sie die Taste SPEICHER . 04003060002 #@multitude Drücken Sie eine Zielwahltaste. Beispiel: <01>PANASONIC 5551234 04003060060 * EINLESEN * NR.002 SEITEN=01 START * EINLESEN * BEENDET SEITENZAHL=05 25% Nachdem das Dokument in den Speicher eingelesen wurde, beginnt das Gerät automatisch mit der Anwahl.

  • Seite 50: Kurzwahl

    Übertragung von Dokumenten 04003000001 Kurzwahl Die Kurzwahl ist ein Schnellverfahren zum Wählen häufig benutzter Rufnummern. Dabei wird die 04003020017 Rufnummer unter einem zweistelligen Kurzcode im Rufnummernverzeichnis abgelegt. Wie die Kurzwahlnummern programmiert werden, wird auf Seite 30 erläutert. 04003050003 STATIONSEINGABE #@multitude <START>...

  • Seite 51: Suchlauf

    SUCHLAUF 04003060010 #@multitude Geben Sie die Anfangsbuchstaben des gesuchten Namens über die Zeichentastatur ein (siehe Seite 10). NAME EINGEBEN PANA Beispiel: P A N A , um nach PANASONIC zu suchen. 0400306001 1 #@multitude [10]PANASONIC oder 5553456 wiederholt drücken, bis der gesuchte Teilnehmer im Display angezeigt wird.

  • Seite 52: Mehrfachübertragung (Rundsenden)

    (UF-770/880: Bis zu 32 Rufnummern, UF-550: Bis zu 12 Rufnummern) Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die EINGABE - Taste (nähere Informationen finden Sie auf den Seiten 46 bis 49). Beispiel: <01>PANASONIC 5551234 04003060056 LEERSCHRITT [10]PANAFAX 5553456 Wenn Sie wissen möchten, wieviele Stationen Sie bereits 2 STATION(EN) ausgewählt haben, drücken Sie erneut die EINGABE -...

  • Seite 53: Direktübertragung

    Übertragung von Dokumenten 04003000002 Direktübertragung Ist der Dokumentenspeicher voll ausgelastet oder möchten Sie ein Dokument unbedingt sofort senden, 04003010005 verwenden Sie einfach die ADF-Übertragung. Wahl einer freien Rufnummer (direkte Übertragung) 04003040009 Um eine freie Rufnummern anzuwählen, gehen Sie bitte wie folgt vor. 04003020001 04003990003 STATIONSEINGABE...

  • Seite 54: Zielwahl (Direkte Übertragung)

    Die SPEICHER-Anzeige darf nicht leuchten; wenn dies doch der Fall ist, drücken Sie die Taste SPEICHER . 04003060072 #@multitude Drücken Sie eine Zielwahltaste. Beispiel: <01>PANASONIC 5551234 Im Display erscheint der Name und die Rufnummer der * ANWAHL * Gegenstation, anschließend beginnt das Gerät 5551234 automatisch mit der Anwahl.

  • Seite 55: Kurzwahl (Direkte Übertragung)

    Übertragung von Dokumenten 04003000002 Kurzwahl (direkte Übertragung) Die Kurzwahl ist ein Schnellverfahren zum Wählen häufig benutzter Rufnummern. Dabei wird die 04003020004 Rufnummer unter einem zweistelligen Kurzcode im Rufnummernverzeichnis abgelegt. Wie die Kurzwahlnummern programmiert werden, wird auf Seite 30 erläutert. 04003050003 STATIONSEINGABE #@multitude <START>...

  • Seite 56: Suchlauf (Direkte Übertragung)

    SUCHLAUF 04003060010 #@multitude Geben Sie die Anfangsbuchstaben des gesuchten Namens über die Zeichentastatur ein (siehe Seite 10). NAME EINGEBEN PANA Beispiel: P A N A , um nach PANASONIC zu suchen. 0400306001 1 #@multitude [10]PANASONIC oder 5553456 wiederholt drücken, bis der gesuchte Teilnehmer im Display angezeigt wird.

  • Seite 57: Manuelle Übertragung Und Bedienerruf

    Übertragung von Dokumenten 04003000002 Manuelle Übertragung und Bedienerruf Wenn Sie vor der Übertragung auf derselben Leitung mit dem Teilnehmer der Gegenstelle sprechen möchten, 04003010008 verwenden Sie die manuelle Übertragung. Für diese Betriebsart muß an Ihrem Fax-Anschluß (TAE-Dose) ein zusätzliches Telefon installiert sein. Wählen am externen Telefon 04003040010 Um mit dem externen Telefon zu wählen, gehen Sie wie folgt vor:...

  • Seite 58: Wählen Mit Hilfe Der Monitor-Taste (Manuelle Übertragung Bzw. Abrufen Aus Einer Sprachgesteuerten Mailbox)

    Übertragung von Dokumenten 04003000001 Wählen mit Hilfe der MONITOR-Taste (Manuelle Übertragung bzw. Abrufen aus einer sprachgesteuerten Mailbox) Um Dokumente zu senden, gehen Sie bitte wie unten beschrieben vor. Um Dokumente zu empfangen 04003020015 (abrufen aus einer Mailbox mit Sprachführung), überspringen Sie bitte Schritt 1 . 04003990002 STATIONSEINGABE <START>...

  • Seite 59: Sendereservierung

    Direkte Wahl, drücken Sie nach jeder eingegebenen Rufnummer die EINGABE - Taste. (UF-770/880: Bis zu 32 Rufnummern, UF-550: Bis zu 12 Rufnummern) Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die EINGABE - Taste (nähere Informationen finden Sie auf den Seiten 46 bis 49). Beispiel: <01>PANASONIC 5551234 04003060056 * EINLESEN * NR.005...

  • Seite 60: Reservieren Einer Adf-Übertragung (Prioritätsübertragung)

    EINGABE -Taste. Suchlaufwahl. Nach jeder gewünschten Station drücken Sie die EINGABE -Taste. (Nähere Informationen finden Sie auf den Seiten 51 bis 54). Beispiel: <01>PANASONIC 5551234 Sie können die Übertragung eines wichtigen Dokumentes an eine einzige Station aus dem ADF reservieren, d.h.

  • Seite 61: Wahlwiederholung

    Übertragung von Dokumenten 04003000002 Wahlwiederholung Automatische Wahlwiederholung 04003010007 Kommt von der Gegenstelle ein Frei- oder Besetztzeichen oder 04003020013 WAHLPAUSE DAT.NR.001 überhaupt keine Antwort, wiederholt das Gerät die Anwahl 5551234 zweimal im Abstand von drei Minuten. In der Zeit zwischen zwei Wahlversuchen erscheint im Display die rechts dargestellte Meldung.

  • Seite 62: Empfangen Von Dokumenten

    Empfangen von Dokumenten 04004000001 Wiederholen der zuletzt gewählten Rufnummer für eine ADF-Übertragung. 04003990007 STATIONSEINGABE <START> drücken 00% Legen Sie die Dokumente mit der Schriftseite nach unten in den ADF, und stellen Sie die Dokumentenführungen ein. 04003060058 #@multitude SPEICHER STATIONSEINGABE Die SPEICHER-Anzeige darf nicht leuchten; wenn dies doch der Fall ist, drücken Sie die Taste SPEICHER .

  • Seite 63: Automatischer Empfang

    Empfangen von Dokumenten 04004000002 Die UF-550/770/880 kann sowohl automatisch als auch manuell empfangen. Wenn Sie diese Betriebsart ändern möchten, verändern Sie einfach die Einstellung unter Fax-Parameter Nr. 17, EMPFANGSMODUS. Automatischer Empfang 04004030002 Solange der Fax-Parameter Nr. 17, EMPFANGSMODUS, auf ”Auto“ eingestellt ist, empfängt das Gerät 04004010001 automatisch (siehe Seite 36).

  • Seite 64: Druckverkleinerung

    Empfangen von Dokumenten 04004000001 Druckverkleinerung Dieses Gerät arbeitet mit Empfangspapier in den Formaten A4, Letter oder Legal. Technisch bedingt sind 04004010008 empfangene Fax-Dokumente immer etwas länger als die Standard-Papierformate. Daher müssen die Seiten immer verkleinert und somit dem Empfangspapier angepaßt werden. Dokumente mit Überlänge (z.B. Ausdrucke auf Endlospapier), werden prinzipiell auf mehrere Seiten verteilt ausgedruckt.

  • Seite 65: Empfang Von Seiten Mit Überlänge

    Empfangen von Dokumenten 04004000002 Empfang von Seiten mit Überlänge Beim Empfang von Dokumenten mit Überlänge (über 39% länger, als das verwendete Empfangspapier), wird 0400402001 1 jedes dieser Dokumente auf mehreren Seiten (Folgeseiten) ausgedruckt. Um Ihnen das Zusammenfügen dieser Folgeseiten zu erleichtern, erfolgt der Ausdruck mit einer Überlappung von 10 mm (siehe Abbildung). 04004050002 Sendedokument Empfangsdokument...

  • Seite 66: Ersatzempfang In Den Speicher

    Empfangen von Dokumenten 04004000001 Ersatzempfang in den Speicher Gehen während des Ausdrucks von Dokumenten das Empfangspapier oder der Tonervorrat zur Neige, 04004010009 empfängt das Gerät alle weiteren Seiten in den Speicher. Nachdem Sie Empfangspapier nachgelegt bzw. die Tonerkassette ausgetauscht haben, werden alle zwischenzeitlich empfangenen Dokumente automatisch ausgedruckt.

  • Seite 67: Kopieren

    Kopieren 04005000002 Mit der UF-550/770/880 haben Sie auch die Möglichkeit, Einzel- oder Mehrfachkopien zu erstellen. In dieser Betriebsart verwendet das Gerät automatisch die FEIN-Auflösung. 04005030001 STATIONSEINGABE <START> drücken 00% Legen Sie die Dokumente mit der Schriftseite nach unten in den ADF, und stellen Sie die Dokumentenführungen ein. 04003060058 #@multitude *KOPIE*...
  • Seite 68 02010000002 Raum für Notizen. 99000990000...

  • Seite 69: Timergesteuerte Übertragung

    (UF-770/880: Bis zu 32 Rufnummern, UF-550: Bis zu 12 Rufnummern) Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die EINGABE - Taste (nähere Informationen finden Sie auf den Seiten 46 bis 49). Beispiel: <01>PANASONIC 5551234 04003060056 * EINLESEN * NR.002 SEITEN=01...

  • Seite 70: Timergesteuerter Abruf

    (UF-770/880: Bis zu 32 Rufnummern, UF-550: Bis zu 12 Rufnummern) Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die EINGABE - Taste (nähere Informationen finden Sie auf den Seiten 46 bis 49). Beispiel: <01>PANASONIC 5551234 04003060056 * EINLESEN * NR.001 05001060012...

  • Seite 71: Abruf (Polling)

    Abruf (Polling) 05002000001 Mit dieser Funktion können Sie Dokumente, die bei der Gegenstelle für Sie bereitgelegt wurden, abrufen. Die Kosten für die Übertragung tragen hierbei Sie als Empfänger. Der Abruf kann mit und ohne Passwortschutz erfolgen. Sprechen Sie sich mit der Gegenstation ab, ob die für Sie bestimmten Dokumente bereitgelegt wurden und ob ein Abrufpasswort erwartet wird.

  • Seite 72: Sendeabruf Am Eigenen Gerät Vorbereiten

    Abruf (Polling) 05002000002 Sendeabruf am eigenen Gerät vorbereiten Damit andere Stationen von Ihrem Gerät Dokumente abrufen können, müssen diese zunächst im Speicher 05002020002 Ihres Gerätes abgelegt werden. Soll der Zugriff auf diese Dokumente durch ein Abrufpaßwort geschützt werden, geben Sie dies bitte ein, bevor Sie die Dokumente in den Speicher einlesen. Sobald eine Gegenstation Ihre Dokumente abgerufen hat, wird diese Abrufdatei aus dem Speicher gelöscht.

  • Seite 73: Abruf Bei Gegenstationen (Abruf Empfangen)

    (UF-770/880: Bis zu 32 Rufnummern, UF-550: Bis zu 12 Rufnummern) Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die EINGABE - Taste (nähere Informationen finden Sie auf den Seiten 46 bis 49). Beispiel: <01>PANASONIC 5551234 04003060056 * EINLESEN * NR.001 05002060017...

  • Seite 74: Verwendung Der Programmtasten

    STATIONSEINGABE <START> drücken 05003060024 Nummer der Gegenstation über Zielwahltaste oder und zweistellige Kurzwahlnummer eingeben. Beispiel: <01>PANASONIC 5551234 Wenn Sie vor dem nächsten Schritt zunächst noch überprüfen möchten, welche Stationen eingegeben sind, können Sie diese mit den Tasten anzeigen lassen. Falls Sie dabei auf einen Eingabefehler stoßen, kann der betreffende Eintrag durch Drücken von...

  • Seite 75: Programm Für Einfaches Abrufen

    STATIONSEINGABE <START> drücken 05003060025 Nummer der Gegenstation über Zielwahltaste oder und zweistellige Kurzwahlnummer eingeben. Beispiel: <01>PANASONIC 5551234 Wenn Sie vor dem nächsten Schritt zunächst noch überprüfen möchten, welche Stationen eingegeben sind, können Sie diese mit den Tasten anzeigen lassen. Falls Sie dabei auf einen Eingabefehler stoßen, kann der betreffende Eintrag durch Drücken von...

  • Seite 76: Programm Für Timergesteuertes Abrufen

    STATIONSEINGABE <START> drücken Nummer der Gegenstation über Zielwahltaste oder 05003060026 und zweistellige Kurzwahlnummer eingeben. Beispiel: <01>PANASONIC 5551234 Wenn Sie vor dem nächsten Schritt zunächst noch überprüfen möchten, welche Stationen eingegeben sind, können Sie diese mit den Tasten anzeigen lassen. Falls Sie dabei auf einen Eingabefehler stoßen, kann der betreffende Eintrag durch Drücken von...

  • Seite 77: Einrichten Einer Gruppenwahltaste

    #@multitude STATIONSEINGABE <START> drücken 05003060027 Nummern der Gegenstationen über Zielwahltaste oder und zweistellige Kurzwahlnummer eingeben. LEERSCHRITT <01>PANASONIC Beispiel: 5551234 Wenn Sie vor dem nächsten Schritt zunächst noch [10]PANAFAX überprüfen möchten, welche Stationen eingegeben sind, 5553456 können Sie diese mit den Tasten anzeigen lassen.

  • Seite 78: Verwendung Als Zusätzliche Zielwahltaste

    Verwendung der Programmtasten 05003000001 Verwendung als zusätzliche Zielwahltaste Zur Programmierung gehen Sie bitte wie folgt vor: 05003020005 05003990005 PROGRAMM[P ] EINGABE FUNKTION Bitte wählen Sie 05003060001 #@multitude Beispiel: PROGRAMM[P1] NR.= 1:PROG. 2:ZIELWAHL 05003060002 #@multitude [P1] Rufnummer eingeben 05003060028 Geben Sie die Rufnummer ein (maximal 36 Stellen einschließlich Pausen und Leerzeichen).

  • Seite 79: Ändern Und Löschen Von Programmtasten

    Verwendung der Programmtasten 05003000002 Ändern und Löschen von Programmtasten Zur Änderung der Tastenprogrammierung folgen Sie den Beschreibungen der Seiten 72 bis 76. Sie können 05003020006 folgende Punkte ändern: Startzeit und Stationen beim timergesteuerten Senden Stationen beim normalen Abruf Startzeit und Stationen beim timergesteuerten Abruf Stationen bei der Gruppenwahl Rufnummer und Stationsname bei der Zielwahl Löschen der Programmtastenbelegung...

  • Seite 80: Speicherverwaltung (Dateimodus)

    08–MÄR 12:25 20:30 [01],[02],[03],<01> 555 1234 TIMER–ÜBERTR. 08–MÄR 12:27 22:30 <01> –PANASONIC – ******************************** -ZENTRALE HH -**** – 201 555 1212– *************** Erläuterung zur Dateiliste (1) Dateinummer : Wird eine Datei z.Zt. noch bearbeitet, erscheint im Ausdruck ein ”*” links neben der Dateinummer.

  • Seite 81: Inhalt Der Dateiliste Im Display Anzeigen Lassen

    WAHLPAUSE:Anwahl wird wiederholt/ SPEICHEREMPF: Speicherempfang fortgesetzt VERTRAUL.: Vertraulicher Empfang/ Abruf UNVOLLST: Übertragung PC-DATEI: Auftrag von der PC-Schnittstelle unvollständig (Option) abgebrochen S-DATEI: Datei senden JOURNAL: Journal/ Bericht 001 SEND 10:00 S010 <01>PANASONIC Datei–Nr. Eingegebene Stationen Anzahl der Seiten STOP 02008060003 #@multitude...

  • Seite 82: Ändern Von Startzeit Oder Zielstation Für Eine Datei

    Speicherverwaltung (Dateimodus) 05004000001 Ändern von Startzeit oder Zielstation für eine Datei Um die Startzeit oder die Zielstationen (Rufnummern) einer Datei zu verändern, gehen Sie wie folgt vor: 05004020002 05004050002 DATEI–MODUS (1–6) FUNKTION Bitte wählen Sie 05004060033 #@multitude Datei eingeben o. EINGABE DATEI–NR.= 05004060034...
  • Seite 83 Speicherverwaltung (Dateimodus) 05004000002 Zum Löschen von Stationen drücken Sie oder , bis die gewünschte Station angezeigt wird. Drücken Sie dann die Taste LÖSCHEN STATIONSEINGABE <START> drücken oder Geben Sie die Station ein, die Sie hinzufügen möchten. EINGABE Beispiel: 1 STATION(EN) Rufnummer o.

  • Seite 84: Löschen Einer Datei

    Speicherverwaltung (Dateimodus) 05004000001 Löschen einer Datei Um eine Datei aus dem Speicher zu löschen, verfahren Sie wie folgt: 05004020003 05004050003 DATEI–MODUS (1–6) FUNKTION Bitte wählen Sie 05004060033 #@multitude Datei eingeben o. EINGABE DATEI–NR.= 05004060036 Geben Sie die Dateinummer ein oder blättern Sie mit oder , bis die gesuchte Datei angezeigt wird.

  • Seite 85: Ausdrucken Einer Datei

    Speicherverwaltung (Dateimodus) 05004000002 Ausdrucken einer Datei Um eine gespeicherte Datei zu drucken, verfahren Sie wie folgt: 05004020004 05004050004 DATEI–MODUS (1–6) FUNKTION Bitte wählen Sie 05004060033 #@multitude Datei eingeben o. EINGABE DATEI–NR.= 05004060037 Geben Sie die Dateinummer ein oder blättern Sie mit oder , bis die gesuchte Datei angezeigt wird.

  • Seite 86: Hinzufügen Von Dokumenten In Eine Bestehende Datei

    Speicherverwaltung (Dateimodus) 05004000001 Hinzufügen von Dokumenten in eine bestehende Datei Um einer bestehenden Datei weitere Dokumente hinzuzufügen (Dokumente nachlegen), verfahren Sie wie 05004020005 folgt: 05004050005 STATIONSEINGABE <START> drücken 00% Legen Sie die Dokumente mit der Schriftseite nach unten in den ADF, und stellen Sie die Dokumentenführungen ein. 04003060058 #@multitude DATEI–MODUS...

  • Seite 87: Erneutes Senden Unvollständig Übertragener Dateien

    Speicherverwaltung (Dateimodus) 05004000002 Erneutes Senden unvollständig übertragener Dateien Kommt es während der Speicherübertragung zu Übertragungsfehlern, ist die Gegenstelle ständig besetzt 05004020006 oder nicht erreichbar, wird die angelegte Datei nach Ablauf aller Wahlwiederholungen gelöscht. Wenn Sie jedoch den Fax-Parameter Nr. 31 DATENSICHERUNG auf ”gültig” einstellen, bleiben unvollständig übertragene Dateien auch weiterhin gespeichert.

  • Seite 88: Faxsperrcode

    Faxsperrcode 05005000001 Mit Hilfe des Faxsperrcodes können Sie die UF-550/770/880 gegen unbefugte Benutzung sperren. Sobald Sie eine Übertragung vorbereitet oder Einstellungen vorgenommen haben, erscheint in der Display-Grundstellung immer die Abfrage nach dem Faxsperrcode. Das Gerät läßt sich daraufhin nur bedienen, wenn zuvor der vierstellige Sperrcode eingegeben wird.

  • Seite 89: Betrieb Des Gerätes Mit Fax-Sperrcode (Sperrung Der Gesamten Bedienung)

    Faxsperrcode 05005000002 Betrieb des Gerätes mit Fax-Sperrcode (Sperrung der gesamten Bedienung) Faxsperrcode eingeben. 05005020003 08–MÄR–1997 15:00 SPERRCODE= Beispiel: 1 2 3 4 08–MÄR–1997 15:00 05005060003 SPERRCODE=1234 EINGABE Das Gerät kann jetzt wie gewohnt bedient werden. 08–MÄR–1997 15:00 TAM/FAX–Betrieb 00% 05005060004 Betrieb des Gerätes mit Fax-Sperrcode (Sperrung des Zugriffs auf die Fax-Parameter) [Nur UF-770/880] Bei der UF-770/880 können Sie wählen, ob durch den Fax-Sperrcode die gesamte Bedienung oder lediglich...

  • Seite 90: Speicherempfang

    Speicherempfang 05007000002 Diese Funktion schützt empfangene Dokumente vor den Augen Unbefugter. Sämtliche empfangenen Seiten verbleiben im Speicher und werden nur gegen Vorgabe eines Passwortes ausgedruckt. Die Eingabe des Passwortes erfolgt unter Fax-Parameter Nr. 37; das Ein- und Ausschalten dieser Funktion bzw. das Ausdrucken empfangener Seiten erfolgt über den Auswahl-Modus.

  • Seite 91: Ausdrucken Empfangener Seiten Nach Speicherempfang

    Speicherempfang 05007000001 Ausdrucken empfangener Seiten nach Speicherempfang Werden bei eingeschaltetem Speicherempfang Dokumente empfangen, erscheint die folgende Meldung im 05007020003 Display: MELDUNG IM SPEICHER! <SPEICHEREMPFANG> 05007050001 Um die Dokumente auszudrucken, gehen Sie wie folgt vor: 05007990001 AUSWAHL–MODUS (1–5) FUNKTION Bitte wählen Sie 04002060009 #@multitude SPEICHEREMPF.=EIN...

  • Seite 92: Fax-Deckblatt

    Fax-Deckblatt 05011000002 Allgemeine Beschreibung Die UF-550/770/880 bietet die Möglichkeit, automatisch vor den eingelesenen Dokumenten ein 06002020001 Fax-Deckblatt einzufügen. Dieses Fax-Deckblatt enthält Ihren Namen (LOGO), den Namen der #@multitude Gegenstation (Ziel-/ Kurzwahl) und die Anzahl der zu übertragenen Folgeseiten. Ihre Dokumente: Ausdruck beim Empfänger: 05011050001 Kopfzeile S.1...
  • Seite 93 05011000001 Muster eines Fax-Deckblattes ***** FAX–DECKBLATT ***** 08–MÄR-1997 15:00 Nachricht an : HANNOVER Nachricht von : PANASONIC 201 555 1212 Seiten: folgen diesem FAX–Deckblatt Erläuterungen zum Fax-Deckblatt: (1) Startzeit der Übertragung (2) Name bzw. Rufnummer der Gegenstelle (3) Ihr LOGO (bis zu 25 Zeichen) und Ihre ID-Nummer (bis zu 20 Ziffern) (4) Anzahl der Folgeseiten (nur bei Speicherübertragung)

  • Seite 94: Omr-Übertragung

    OMR-Übertragung 05012000002 Allgemeine Beschreibung Diese Funktion wurde für das Weiterleiten von Dokumenten über Fax-Server entwickelt, die für die 06002020001 Programmierung durch OMR-Blatt ausgerüstet sind (z.B. UF-M500 in Verbindung mit LaserFAX). #@multitude Hierbei wird, ähnlich wie beim Fax-Deckblatt, vor den Dokumenten ein sogen. OMR-Blatt (Optical Mark Recognition = optische Markierungserkennung) übertragen, welches in Form von Strichcodes spezielle Verteilerfunktionen im Netzwerk der Gegenstelle veranlaßt (Relais-Übertragung und LANs).

  • Seite 95: Übertragen Von Dokumenten Mit Omr-Blatt

    OMR-Übertragung 05012000001 Übertragen von Dokumenten mit OMR-Blatt Um eine OMR-Übertragung auszuführen, muß diese Funktion vor jeder Übertragung aktiviert werden. Dies 05012020001 geschieht wie folgt: 05012050003 STATIONSEINGABE <START> drücken 00% Legen Sie die Dokumente mit der Schriftseite nach unten in den ADF, und stellen Sie die Dokumentenführungen ein. 04003060058 #@multitude AUSWAHL–MODUS (1–5)

  • Seite 96: Faxweiterleitung [Nur Uf-770/880]

    Faxweiterleitung [Nur UF-770/880] 05009000001 Einstellen der Faxweiterleitung Diese Funktion ermöglicht es, ankommende Faxe an die Station weiterzuleiten, die als Kurzwahlnummer [00] 05009020001 gespeichert ist. Sobald das angekommene Fax gespeichert ist, wählt das Gerät die Kurzwahlnummer [00] und sendet das Fax dorthin. Diese Funktion ist nützlich, wenn Sie z.B. nachts oder während der Ferien nicht anwesend sind und das Fax an einem anderen Ort empfangen möchten (etwa bei Ihnen zuhause).

  • Seite 97: Dateiübertragung [Nur Uf-770/880]

    Dateiübertragung [Nur UF-770/880] 05010000001 Diese Funktion ermöglicht es, Dokumente in einer speziellen Datei zu speichern, um sie zu einer oder mehreren Stationen zu übertragen. Die Dokumente in dieser Datei bleiben solange gespeichert, bis sie gelöscht werden. Speichern von Dokumenten 05010030001 Um die Dokumente zu speichern, gehen Sie wie folgt vor: 05010020001 05010050001...

  • Seite 98: Senden Der Gespeicherten Dokumente

    Direkte Wahl (Bis zu 32 Rufnummern) Zielwahl Kurzwahl Suchlaufwahl (nähere Informationen finden Sie auf den Seiten 46 bis 49.) Beispiel:Kurzwahl <01>PANASONIC 5551234 LEERSCHRITT [10]PANAFAX 5553456 (Bei der Eingabe von Rufnummern (Direkte Wahl) oder Stationen ( Suchlaufwahl) drücken Sie bitte nach jeder Rufnummer/ Station die EINGABE - Taste).

  • Seite 99: Löschen Der Gespeicherten Dokumente

    Dateiübertragung [Nur UF-770/880] 05010000001 Löschen der gespeicherten Dokumente Um die gespeicherten Dokumente zu löschen, gehen Sie wie folgt vor: 05010020004 05010050004 SENDE–MAILBOX (1–4) FUNKTION wähle ziffer oder 05010060003 #@multitude 3:DATEI DRUCKEN <EINGABE> drücken 05010060008 EINGABE * DATEI GELÖSCHT * 05010060009...

  • Seite 100: Drucken Der Gespeicherten Dokumente

    Dateiübertragung [Nur UF-770/880] 05010000002 Drucken der gespeicherten Dokumente Um die gespeicherten Dokumente zu drucken, gehen Sie wie folgt vor: 05010020003 05010050003 SENDE–MAILBOX (1–4) FUNKTION wähle ziffer oder 05010060003 #@multitude 4:DATEI DRUCKEN <EINGABE> drücken 05010060006 EINGABE * AUSDRUCK * SPEICHEREMPFANG Das Gerät druckt die Datei. Die Dokumente bleiben auch nach dem Drucken erhalten.

  • Seite 101: Abteilungscodes [Nur Uf-770/880]

    Abteilungscodes [Nur UF-770/880] 05013000001 Allgemeine Beschreibung Wurde diese Funktion aktiviert, fordert Sie das Gerät vor jeder Übertragung auf, einen Abteilungscode 06004020001 einzugeben. Der zu diesem Code gehörige Abteilungsname erscheint nun in der Kopfzeile gesendeter Seiten, #@multitude auf dem Fax-Deckblatt, im Kommunikationsbericht und im Einzelsendebericht. Darüberhinaus werden alle Sendevorgänge im Journalausdruck nach Abteilungsnummern (01 –...
  • Seite 102 05013000002 Geben Sie den Abteilungsnamen über die Zeichentastatur LOGO/ABT. eingeben: ein (max. 25 Zeichen, siehe Seite 10). 12 PANASONIC SALES Beispiel: P A N A S O N I C SPACE S A L E S (siehe Hinweis) 05013060005 EINGABE ABT.–CODE eingeben:...

  • Seite 103: Ändern Oder Löschen Von Abteilungscodes

    Display. Geben Sie den Fax-Sperrcode ein und drücken dann EINGABE . 05013060010 77 LOGO/ABT.–CODES EINGABE 3:ABT.–CODES 0501306001 1 EINGABE ABT.–CODES (01–24) Bitte wählen Sie 05013060003 #@multitude Geben Sie die Abteilungsnummer (01–24) ein, die Sie LOGO/ABT. eingeben: ändern oder löschen möchten. 12 PANASONIC SALES Beispiel: 1 2 05013060012...
  • Seite 104 Abteilungscodes [Nur UF-770/880] 05013000002 LÖSCHEN LOGO/ABT. eingeben: Drücken Sie um anschließend einen neuen Namen einzugeben (siehe Hinweise 1 und 2), Beispiel: P A N A F A X SPACE S A L E S oder springen Sie direkt zu Schritt 10, um diese Abteilungsnummer wirklich zu löschen.

  • Seite 105: Übertragen Von Dokumenten Mit Abteilungscode

    Rufnummer die EINGABE - Taste. (Bis zu 32 Rufnummern) Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die EINGABE - Taste (nähere Informationen finden Sie auf den Seiten 46 bis 49). Beispiel: <01>PANASONIC 5551234 04003060056 ABT.–CODE eingeben: 05013060017 START Geben Sie einen vierstelligen Abteilungscode ein: ABT.–CODE eingeben:...

  • Seite 106: Übertragen Von Dokumenten Mit Abteilungscodes Bei Manueller Wahl

    Abteilungscodes [Nur UF-770/880] 05013000002 Übertragen von Dokumenten mit Abteilungscodes bei manueller Wahl 05013020004 STATIONSEINGABE <START> drücken 00% Legen Sie die Dokumente mit der Schriftseite nach unten in den ADF, und stellen Sie die Dokumentenführungen ein. 04003060058 Heben Sie den Hörer des externen Telefons ab oder #@multitude drücken Sie die MONITOR - Taste.

  • Seite 107: Ausdrucken Einer Abteilungscode-Liste

    ABTEILUNGSCODE Panafax Sales 0001 Panafax Service 0002 Panafax Accounting 0003 Panafax Engineering 0024 –PANASONIC – ************************************ –ZENTRALE HH – ********* – 201 555 1212 – *********** Erläuterungen zum Inhalt (1) Abteilungsnummer : 01–24 (2) Abteilungsname : Bis zu 25 Zeichen...

  • Seite 108: Ausdrucken Des Journals Nach Abteilungen Sortiert

    IDENTIFICATION DATUM UHRZEIT DIAGNOSE 001/001 00:00’13 SEND 5551234 07–MÄR 10:10 C0044903C0000 011/011 00:08’15 SEND SERVICE DEPT. 08–MÄR 13:10 C0044903C0000 GESAMTSEITEN = 000012 GESAMTZEIT = 00:08’28 – PANASONIC – *************************************** –HEAD OFFICE – ********* – 201 555 1212 – ******* 05013110002...
  • Seite 109 19:15 C0044903C0000 00:00’13 EMPF 4567345 07–MÄR 10:10 C0044903C0000 – PANASONIC – *************************************** –HEAD OFFICE – ********* – 201 555 1212 – ******* Erläuterungen zum Inhalt 05013110003 (1) Erfassungszeitraum (2) Gesamtanzahl gesendeter/empfangener Seiten dieses Gerätes (3) Gesamtzeit gesendeter/empfangener Seiten dieses Gerätes (4) Abteilungsnummer : 01–24...

  • Seite 110: Multiples Logo [Nur Uf-770/880]

    Geben Sie das LOGO über die Zeichentastatur ein 05014060003 LOGO/ABT. eingeben: (max. 25 Zeichen, siehe Seite 10). 12 PANASONIC SALES Beispiel: P A N A S O N I C SPACE S A L E S (siehe Hinweis) 05014060004 EINGABE LOGO/ABT.

  • Seite 111: Ändern Und Löschen Von Logos

    Bitte wählen Sie 05014060002 #@multitude Geben Sie die Nummer des LOGOs (01–24) ein, das Sie LOGO/ABT. eingeben: ändern oder löschen möchten, 12 PANASONIC SALES Beispiel: 1 2 05014060007 LÖSCHEN LOGO/ABT. eingeben: um anschließend ein neues LOGO einzugeben (siehe Hinweise 1 und 2),...

  • Seite 112: Übertragen Von Dokumenten Mit Multi-Logo

    (01–24) Bitte wählen Sie 05014060010 START Geben Sie die LOGO-Nr. ein oder blättern Sie mit oder 12 PANASONIC SALES , bis das gewünschte LOGO angezeigt wird (siehe Hinweis 2). Beispiel: 1 2 0501406001 1 START Bei der Übertragung von Dokumenten erscheint jetzt das ausgewählte LOGO in der Kopfzeile jeder Seite, auf dem...

  • Seite 113: Ausdrucken Der Multi Logo-Liste

    *************** -FAX–PARAMETERLISTE- ********** DATUM 08-MÄR-1997 ***** UHRZEIT 15:00 *** P.02 MULTILOGO–LISTE ANZAHL LOGO Panafax Sales Panafax Service Panafax Accounting Panafax Engineering –PANASONIC – ************************************ –ZENTRALE HH – ********* – 201 555 1212 – ******** Erläuterungen zum Inhalt (1) LOGO Nr. : 01–24...
  • Seite 114 02010000002 Raum für Notizen. 99000990000...

  • Seite 115: Selektiver Empfang

    Selektiver Empfang 06001000001 Mit Hilfe des Selektiven Empfangs können Sie sich vor unerwünschten Zusendungen (z.B. Werbesendungen) schützen. Bei jedem eingehenden Anruf vergleicht die UF-550/770/880 die letzten vier Ziffern der Absenderkennung des Anrufers mit den Rufnummern, die im Ziel- und Kurzwahlverzeichnis gespeichert sind. Wird hier keine Übereinstimmung gefunden, wird die Verbindung ausgelöst, d.h.

  • Seite 116: Passwortkommunikation

    Passwortkommunikation 06002000001 Allgemeine Beschreibung Die Passwortkommunikation ist die sicherste Form der Übertragung. Hierdurch wird sichergestellt, daß Ihre 06002020001 Dokumente wirklich nur an den richtigen Teilnehmer geschickt werden bzw. das Sie keine unerwünschten #@multitude Zusendungen von anderen Teilnehmern erhalten. Sie haben die Wahl zwischen der Passwortübertragung und dem Passwortempfang, Sie können aber auch beide Funktionen gemeinsam verwenden.

  • Seite 117: Eingabe Des Sendepasswortes

    Passwortkommunikation 06002000002 Eingabe des Sendepasswortes Zur Eingabe des Sendepasswortes und des zugehörigen Parameters verfahren Sie wie folgt: 06002020002 06002990001 EINGABEN (1–6) FUNKTION Bitte wählen Sie 02007060008 #@multitude FAX PARAMETER(01–99) EINGABE NR.= 03002060001 #@multitude 43 PASSWORT–ÜBERTR. EINGABE 06002060016 Geben Sie ein vierstelliges Sendepasswort ein. Beispiel: 1 2 3 4 und EINGABE drücken.

  • Seite 118: Eingabe Des Empfangspasswortes

    Passwortkommunikation 06002000001 Eingabe des Empfangspasswortes Zur Eingabe des Empfangspasswortes und des zugehörigen Parameters verfahren Sie wie folgt: 06002020003 06002990002 EINGABEN (1–6) FUNKTION Bitte wählen Sie 02007060008 #@multitude FAX PARAMETER(01–99) EINGABE NR.= 03002060001 #@multitude 44 PASSWORT–EMPFANG EINGABE 06002060019 Geben Sie ein vierstelliges Empfangspasswort ein. Beispiel: 1 2 3 4 und EINGABE drücken.

  • Seite 119: Senden Mit Passwort

    (UF-770/880: Bis zu 32 Rufnummern, UF-550: Bis zu 12 Rufnummern) Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die EINGABE - Taste (nähere Informationen finden Sie auf den Seiten 46 bis 49). Beispiel: <01>PANASONIC 5551234 04003060056 Fortsetzung nächste Seite. 06004990002 #@multitude...

  • Seite 120: Empfang Mit Passwort

    Passwortkommunikation 06002000001 START Wenn Ihr Sendepasswort mit dem Sendepasswort der Gegenstation identisch ist, beginnt das Gerät mit dem Senden des Dokumentes. 06002060015 Empfang mit Passwort Wenn Sie diese Funktion unter Fax-Parameter Nr. 44 eingeschaltet haben, sind keine weiteren Eingaben 06002020005 notwendig.

  • Seite 121: Vertrauliche Mailbox Und Vertrauliche Netzwerkkommunikation

    Vertrauliche Mailbox und vertrauliche Netzwerkkommunikation 06003000001 Mit Hilfe dieser Funktion ist die UF-550/770/880 in der Lage, vertrauliche Dokumente zu übertragen, zu empfangen, zwischenzuspeichern (Mailbox-Funktion) und bei anderen Mailboxen abzurufen. Ähnlich wie beim Speicherempfang werden vertrauliche Dokumente nur gegen Vorgabe eines vierstelligen Codewortes ausgedruckt, allerdings wird das Codewort hier vom Sender vorgegeben.

  • Seite 122: Senden Eines Vertraulichen Dokumentes Zur Mailbox Der Gegenstelle

    06003060036 #@multitude Wählen Sie die Rufnummer mit einem der folgenden Verfahren: Zielwahl Kurzwahl Manuelle Wahl Suchlauf Beispiel: <01>PANASONIC 5551234 06003060005 #@multitude START Informieren Sie gegebenenfalls den Empfänger und teilen Sie ihm das Codewort mit. 06003060006 Hinweis: Wenn die Empfangsstation ein Netzwerkpasswort verwendet, müssen Sie für die Übertragung eines vertraulichen Faxes dasselbe Passwort verwenden (siehe Seite 128 und 129).

  • Seite 123: Abrufen Eines Vertraulichen Dokumentes Aus Der Mailbox Der Gegenstelle

    #@multitude Wählen Sie die Rufnummer mit einem der folgenden Verfahren: Zielwahl Kurzwahl Manuelle Wahl Suchlauf Beispiel: <01>PANASONIC 5551234 06003060005 #@multitude 06003060012 START Hinweis: In der Regel wird die vertrauliche Datei, nachdem Sie sie abgerufen haben, automatisch aus der Mailbox gelöscht. Einige Geräte, so auch die UF-550/770/880, verfügen darüberhinaus über die Möglichkeit, vertrauliche Dateien auch weiterhin zu speichern (siehe Fax-Parameter Nr.

  • Seite 124: Empfang Eines Vertraulichen Dokumentes In Die Mailbox Ihres Gerätes

    ****************** –VERTRAULICHER BERICHT– ****** DATUM 08–MÄR–1997 ***** UHRZEIT 15:00 ******S.01 ** ACHTUNG! ES WERDEN VERTRAULICHE DOKUMENTE FÜR SIE BEREITGESTELLT! ** DATEI–NR. EMPFANGEN VON SEITEN EMPFANGSZEIT PANA FAX 08–MÄR 12:00 –PANASONIC – *******************************–ZENTRALE HH –**** – 201 555 1212– ********************* Erläuterungen zum vertraulichen Empfangsbericht (1) Dateinummer : 001 bis 255...

  • Seite 125: Ablegen Eines Vertraulichen Dokumentes In Der Mailbox Ihres Gerätes

    Vertrauliche Mailbox und vertrauliche Netzwerkkommunikation 06003000001 Ablegen eines vertraulichen Dokumentes in der Mailbox Ihres Gerätes Mit Hife dieser Prozedur können Sie vertrauliche Dokumente in der Mailbox lhres Gerätes ablegen, um sie 06003020005 von einem oder mehreren Teilnehmern abrufen zu lassen (siehe Hinweis). 06003050004 STATIONSEINGABE <START>...

  • Seite 126: Ausdrucken Eines Vertraulichen Dokumentes Aus Der Mailbox Ihres Gerätes

    Vertrauliche Mailbox und vertrauliche Netzwerkkommunikation 06003000002 Ausdrucken eines vertraulichen Dokumentes aus der Mailbox Ihres Gerätes Wenn Sie darüber informiert werden, daß in der Mailbox Ihres Gerätes eine vertrauliche Nachricht für Sie 06003020006 eingegangen ist (vertraulicher Bericht, Meldung im Display), können Sie diese wie folgt ausdrucken: 06003050005 VERTRAUL.

  • Seite 127: Löschen Eines Vertraulichen Dokumentes Aus Der Mailbox Ihres Gerätes

    Vertrauliche Mailbox und vertrauliche Netzwerkkommunikation 06003000001 Löschen eines vertraulichen Dokumentes aus der Mailbox Ihres Gerätes Um immer ausreichend Speicherplatz im Dokumentenspeicher zu haben, sollten Sie regelmäßig den Inhalt 06003020007 der Dateiliste prüfen (siehe Seite 78) und alte Dateien entsprechend löschen. Vertrauliche Dateien werden hierbei nicht über den Datei-Modus, sondern gesondert behandelt.

  • Seite 128: Vertrauliche Netzwerkkommunikation (Über Eine Relaisstation)

    Vertrauliche Mailbox und vertrauliche Netzwerkkommunikation 06003000002 Vertrauliche Netzwerkkommunikation (über eine Relaisstation) Bei der vertraulichen Netzwerkkommunikation überträgt der Sender seine vertraulichen Dokumente an eine 06003010002 Relaisstation (UF-650), wo die Dokumente dann zum Abruf bereitgestellt werden. Der Unterschied zur normalen Vertraulichen Mailbox ist der, daß die Relaisstation Ihrerseits eine Bereitstellungsmeldung an den Teilnehmer sendet, für den diese Nachricht gedacht war.

  • Seite 129: Kompatibilität Zu Anderen Geräten

    Vertrauliche Mailbox und vertrauliche Netzwerkkommunikation 06003000001 Kompatibilität zu anderen Geräten Um ein Netzwerk für vertrauliche Übertragungen aufzubauen ist es wichtig zu wissen, welche Gerätetypen 06003020008 für die einzelnen Aufgaben geeignet sind. Die folgende Tabelle 1 gibt Aufschluß darüber, welche Modelle kompatibel sind, und welche Rolle sie in einem Netzwerk spielen können.
  • Seite 130 Vertrauliche Mailbox und vertrauliche Netzwerkkommunikation 06003000002 Speichern der Faxparameter für die vertrauliche Netzwerkkommunikation 06003990005 EINGABEN (1–6) FUNKTION Bitte wählen Sie 02007060008 #@multitude FAX PARAMETER(01–99) EINGABE NR.= 03002060001 #@multitude 41 VERTRAUL. KOMM. EINGABE 1:AUS 06003060033 41 VERTRAUL. KOMM. 2:EIN 06003060034 EINGABE STOP 02007060005 #@multitude...
  • Seite 131 Vertrauliche Mailbox und vertrauliche Netzwerkkommunikation 06003000001 Eingabe der eigenen Telefonnummer und des Netzwerk-Passwortes: 06003990006 EINGABEN (1–6) FUNKTION Bitte wählen Sie 02007060008 #@multitude EIGENE TEL.NR.: EINGABE 06003060024 #@multitude Geben Sie die Rufnummer Ihres Fax-Anschlusses ein EIGENE TEL.NR.: (max. 36-stellig). Anhand dieser Eingabe können die 040 85492500 Teilnehmer später erkennen, von wem die vertrauliche Nachricht kam bzw.

  • Seite 132: Relaisübertragung

    Relaisübertragung 06004000001 Allgemeine Beschreibung Mit Hilfe der Relaisübertragung können Sie Dokumente innerhalb eines Telefax-Netzwerkes verschicken. 06004020001 #@multitude Hierbei überträgt der Sender seine Dokumente an eine Relaisstation, diese nimmt die Dokumente im Speicher auf und verteilt sie an alle gewünschten Teilnehmer in ihrem jeweiligen Einzugsbereich. Abschließend erhält der Sender von der Relaisstation einen Ergebnisbericht, der Aufschluß...

  • Seite 133: Relaisnetzwerk

    Relaisübertragung 06004000002 Relaisnetzwerk Ein Telefax-Relaisnetzwerk besteht aus einer Anzahl von Faxgeräten, die ihre Dokumente nicht direkt, 06004020003 sondern über sogenannte Relaisstationen übertragen. Hierzu werden im Rufnummernspeicher der Geräte zusätzliche Informationen (Netzwerk- und Relais-Adressen) abgelegt. Anhand dieser Parameter kann die angewählte Relaisstation den Auftraggeber und die Endteilnehmer identifizieren, und die Dokumente entsprechend weiterleiten.
  • Seite 134 Relaisübertragung 06004000001 Die Tabellen 2, 3 und 4 enthalten die Mustereinstellungen für das beschriebene Netzbeispiel. Tabelle 2: Parameter und Kurzwahlnummern für New York Eigene Rufnummer : 212 111 1234 Netzwerkadresse : 1000 Relaisadresse : 10 Ziel-/Kurz Relais Relaisstation Netzwerk Einzelstations Stationsname Rufnummer wahlnummer...

  • Seite 135: Programmierung Der Uf-550/770/880 Für Relaisübertragungen

    Relaisübertragung 06004000002 Programmierung der UF-550/770/880 für Relaisübertragungen Um die UF-550/770/880 für die Relaisübertragung zu programmieren, muß eine Reihe von Parametern 06004020004 eingestellt werden. Hierzu gehören das Freischalten dieser Funktion in den Fax-Parametern, die Eingabe der eigenen Netzwerkparameter sowie zusätzliche Eingaben für jede Endempfangsstation in der Ziel-/ Kurzwahlprogrammierung.
  • Seite 136 Relaisübertragung 06004000001 Einstellen der Parameter für die Relaisübertragung 06004990004 EINGABEN (1–6) FUNKTION Bitte wählen Sie 02007060008 #@multitude FAX PARAMETER(01–99) EINGABE NR.= 03002060001 #@multitude 40 RELAISÜBERTRAGUNG EINGABE 1:AUS 06004060017 40 RELAISÜBERTRAGUNG 2:EIN 06004060018 EINGABE STOP 02007060005 #@multitude Eingabe der eigenen Rufnummer, der eigenen Netzwerkadresse und des Netzwerk-Passwortes: 06004990005 EINGABEN (1–6)
  • Seite 137 Relaisübertragung 06004000002 Vierstellige Netzwerkadresse eingeben und EINGABE drücken. Beispiel: 1 0 0 0 und EINGABE NETZWERK–PASSWORT: 06004060004 Eigenes Netzwerkpasswort (vierstellig) eingeben und EINGABE drücken. Beispiel: 9 9 9 9 und EINGABE EIGENE TEL.NR.: 040 85492500 06004060005 STOP 06003060031 #@multitude Zusätzliche Einstellungen in den Ziel-/ Kurzwahlspeichern 06004990006 EINGABEN (1–6)
  • Seite 138 Relaisübertragung 06004000001 Rufnummer eingeben und EINGABE drücken. Beispiel: 3 2 1 SPACE 1 1 1 SPACE <01>Namen eingeben 1 2 3 4 und EINGABE 312 111 1234 06004060023 Stationsnamen eingeben und EINGABE drücken. Beispiel: A B C D E und EINGABE <01>...

  • Seite 139: Senden Eines Dokumentes Durch Relaisübertragung

    Zielwahl Kurzwahl Suchlaufwahl. Nach jeder gewünschten Station drücken Sie die EINGABE -Taste. (Nähere Informationen finden Sie auf den Seiten 46 bis 49). Beispiel: <01>PANASONIC 5551234 06004060019 START Das Dokument wird in den Speicher eingelesen. Ihr Gerät * EINLESEN * NR.001 wählt dann die Nummer der Relaisstation und überträgt das...

  • Seite 140: Ausdrucke Und Kommunikationsberichte

    <01>/2000 R-OK <04>/2003 ROME 001/001 RELAIS <01>/2000 - PANASONIC - **************************************** - HEAD OFFICE - ******** - 201 555 1212 - ******* (1) Art der Übertragung (2) Startzeit der Übertragung (3) Ende der Übertragung (4) Datei-Nr. : 001 bis 255 (5) Stationsnummern in sequenzieller Reihenfolge (6) Übertragungsergebnis...
  • Seite 141 2001 HAMBURG 001/001 2002 HANNOVER 001/001 **RELAIS–STATION **(14) - PANASONIC BERLIN - RUFNUMMER = 0–49 30 85312231 RELAIS–ADRESS = 20 NETZWERK–ADRESS = 2000 - PANASONIC LONDON – ********************************–PDG BERLIN–***********************- +49 40 8511 368 - ************* GESAMT S.001 Erläuterung des Relais-Ergebnisberichtes (1) Kopfzeilendruck der Relaisstation (2) Übertragungsmodus...

  • Seite 142: Sub-Adressierung

    Sub-Adressierung 06005000002 Allgemeine Beschreibung Mit Hilfe dieser Funktion können Sie Dokumente in PC-Netzwerken verteilen und weiterleiten. 06004020001 Voraussetzung hierbei ist, daß sowohl Sender als auch Empfänger mit einer Kombination aus Faxgerät, #@multitude PC-Schnittstelle und der LaserFAX- bzw. HydraFAX-Software (Netzwerkversion) ausgestattet sind. Diese Funktion folgt den ITU-T Empfehlungen für Terminal Routing-/ Fax-Routing Verfahren, die eine Sub-Adressierung unterstützen.

  • Seite 143: Eintragen Von Sub-Adressen In Ziel-/ Kurzwahlrufnummern

    - Taste und Sub-Adresse eingegeben werden. z.B. Rufnummer= 5551234, Sub-Adr.= 2762 Geben Sie ein: 5 5 5 1 2 3 4 2 7 6 2 06005060001 EINGABE <01>PANASONIC 5551234s2762 Geben Sie den Namen der Gegenstelle ein. 06005060002 EINGABE STOP 02007060005...

  • Seite 144: Senden Von Dokumenten Mit Sub-Adressierung

    Verfahren Sie, wie bei der normalen Anwahl. 06005990001 STATIONSEINGABE 06005050002 <START> drücken 00% Legen Sie die Dokumente mit der Schriftseite nach unten in den ADF, und stellen Sie die Dokumentenführungen ein. <01>PANASONIC 04003060058 5551234s2762 #@multitude 06005060003 * EINLESEN * NO.001...

  • Seite 145: Berichte Und Listen

    Berichte und Listen 07001000001 Dieses Gerät verfügt über eine Vielzahl von Berichten und Listen, um Ihnen einen Überblick über alle gesendeten und empfangenen Dokumente sowie alle gespeicherten Rufnummern zu verschaffen. Zu diesen Ausdrucken gehören das Sende- und Empfangsjournal, der Einzelsendebericht, die Ziel-/ Kurzwahlliste, die Programmliste, die Fax-Parameterliste, die Datei-Liste und der Netzausfallbericht.

  • Seite 146: Einzelsendebericht

    Berichte und Listen 07001000002 Einzelsendebericht Der Einzelsendebericht dokumentiert die Daten des letzten Übertragungsvorganges. 07001020002 07001050002 AUSDRUCKE (1–7) FUNKTION Bitte wählen Sie 03001060030 #@multitude 6:EINZELSENDEBERICHT <EINGABE> drücken 07001060003 EINGABE * AUSDRUCK * EINZELSENDEBERICHT 07001060004...
  • Seite 147 08:35 C8044B03C1000 003/003 00:01’32 SEND 035367890 08–MÄR 08:57 C8044B03C1000 (13) -PANASONIC ************************************ -ZENTRALE HH- ******* - 201 555 1212- ********** (15) (14) Muster eines Einzelsendeberichtes 07001110024 *************** -EINZELSENDEBERICHT- ************* DATUM 08–MÄR–1997 ** UHRZEIT 12:00 ******** (10)(11) DATUM/UHRZEIT = 08–MÄR–1997 12:00 JOURNAL NR.
  • Seite 148 Berichte und Listen 07001000002 Erläuterungen zu den Berichten und Listen (1) Datum des Ausdruckes (2) Uhrzeit des Ausdruckes (3) Übertragungsnummer : Vorgänge werden gezählt, beim automatischen Ausdruck erfolgt die Auflistung von 1–100 (UF-550: 1–32) (bei manuellem Ausdruck werden sowohl alte als auch neue Vorgänge angezeigt).

  • Seite 149: Kommunikationsbericht

    KOMM. ZW/KW NAME/ RUFNUMMER SEITEN DAUER <01> SERVICE 001/001 00:01’30 <02> VERTRIEB 001/001 00:01’25 <03> WERBUNG 000/001 00:01’45 BES. 021 111 1234 000/001 00:00’00 - PANASONIC - ***************************************** - ZENTRALE HH - ****** - 201 555 1212 - ******* 07001110026...
  • Seite 150 Berichte und Listen 07001000002 Erläuterungen zu den Berichten und Listen (1) Art der Übertragung (2) Startzeit der Übertragung (3) Ende der Übertragung (4) Datei-Nr. : 001 bis 255, für jeden Vorgang wie Senden, Empfang, Journal drucken, usw. legt das Gerät eine eigene Datei an, die Reihenfolge muß daher nicht zusammenhängend sein.

  • Seite 151: Zielwahl-, Kurzwahl- Und Adressbuchlisten

    Berichte und Listen 07001000001 Zielwahl-, Kurzwahl- und Adressbuchlisten Die UF-550/770/880 stellt Ihnen eine Ziel-/ Kurzwahlliste und zusätzlich eine Adressbuchliste an. Die 07001020004 Adressbuchliste zeigt alle Einträge in alphabetischer Reihenfolge. Um diese Listen auszudrucken, verfahren Sie wie folgt: 07001050005 AUSDRUCKE (1–7) FUNKTION Bitte wählen Sie 03001060030...
  • Seite 152 EIGENE RUFNUMMER = 12345678 (9) EIGENE NETZW.ADR. = 1000 (10) NETZWERK–PASSWORT = 9999 (11) (siehe Hinweis) -PANASONIC ************************************ -ZENTRALE HH - ***** - 201 555 1212- ******* Muster einer Kurzwahlliste *************** -KURZWAHL–LISTE- ***************** DATUM 08–MÄR–1997 ** UHRZEIT 15:00 *** S.01...
  • Seite 153 EIGENE RUFNUMMER = 12345678 (9) EIGENE NETZW.ADR. = 1000 (10) NETZWERK–PASSWORT = 9999 (11) (siehe Hinweis) -PANASONIC ************************************ -ZENTRALE HH - ***** - 201 555 1212- ****** Hinweis: Diese Informationen werden nur gedruckt, wenn Fax-Parameter Nr. 40 (RELAIS-ÜBERTR.) oder Nr. 41 (VERTRAUL.KOMM.) auf ”gültig”...

  • Seite 154: Programmliste

    PROG. A ABRUF ----- [01],[02] [P4] PROG. B KW/GW ----- [01],[02],[03] -PANASONIC ************************************ -ZENTRALE HH - ***** - 201 555 1212- ******* Erläuterung der Programmliste (1) Programmtaste (2) Programmname : Bis zu 15 Zeichen (3) Art der Übertragung : SENDEN=Senden...

  • Seite 155: Liste Der Fax-Parameter

    (1:Standard 2:Fein 3:Hoch) STEMPEL (1:Aus 2:Ein) GESAMTSPEICHER (512K+Keine) (6) -PANASONIC *********************************** -ZENTRALE HH - ***** - 201 555 1212- ******* Erläuterung der FAX-Parameterliste (1) Parameternummer (4) Aktuelle Einstellung : (----) bedeutet, daß kein Code- oder Passwort eingegeben wurde. Wenn es eingegeben wurde, wird es in Klammern gezeigt.

  • Seite 156: Netzausfallbericht

    000/003 <02> VERTRIEB 000/003 SPEICHERÜBERTR. <03> WERBUNG 005/005 021 111 1234 000/005 -PANASONIC ************************************ -ZENTRALE HH - ***** - 201 555 1212- ********* Erläuterungen zum Netzausfallbericht (1) Beginn des Netzausfalls (2) Ende des Netzausfalls (3) Datei-Nr. : 001 bis 255 (4) Art der Übertragung...

  • Seite 157: Störungsbeseitigung

    Störungsbeseitigung 08001000001 Falls eines der folgenden Probleme auftritt Betriebsart Störung Abhilfe Seite 08001020001 Das Display blinkt. Die Batterie ist vollständig entladen. Dies kann bei der Störungen bei der 08001080001 Erstinstallation passieren. Nach dem Einstellen der Uhr hört Installation #@multitude das Blinken auf. 08001080002 Dokument wird nicht 1.
  • Seite 158 Störungsbeseitigung 08001000002 Betriebsart Störung Abhilfe Seite 08001080001 Journalausdruck (FUNKTION, 6, 1, EINGABE) abrufen, um Vertikale Streifen auf #@multitude zu klären, ob das Problem beim eigenen Gerät liegt. empfangenen Dokumenten Falls Ausdruck in Ordnung, Gegenstation verständigen - die Schwierigkeit muß bei deren Gerät liegen. Falls Ausdruck nicht in Ordnung, Tonerkassette austauschen.

  • Seite 159: Fehlermeldungen

    Störungsbeseitigung 08001000001 Fehlermeldungen Bei Störungen werden im Display Fehlercodes angezeigt, die Ihnen bei der Lösung des Problems helfen 08001080015 werden: Code Bedeutung Abhilfe Seite 08001050001 08001080016 001/002 Empfangspapier gestaut. Gestautes Papier entfernen. #@multitude 08001080073 Kein Empfangspapier. Empfangspapier einlegen. 08001080019 Papierkassette falsch eingesetzt. Papierkassette richtig einsetzen.
  • Seite 160 Störungsbeseitigung 08001000002 Code Bedeutung Abhilfe Seite 08001080016 Falsches Sendepasswort. Passwort und Rufnummern im Ziel- und #@multitude Falsches Empfangspasswort. Kurzwahlverzeichnis prüfen. Unbefugte Gegenstation bei Selektivempfang. 08001080035 Keine Bestätigung der Gegenstation für den Empfang Einige Minuten warten, Dokument erneut der letzten Seite. senden.
  • Seite 161 Störungsbeseitigung 08001000001 Code Bedeutung Abhilfe Seite 08001080016 540/541 Kommunikationsfehler beim Senden. 1. Dokument erneut übertragen. #@multitude 2. Gegenstation fragen/informieren. 543/544 08001080051 Telefonverbindung unterbrochen. Gegenstation fragen/informieren 08001080052 552/553 Kommunikationsfehler beim Empfang. Gegenstation fragen/informieren. 554/555 08001080053 Gegenstation läßt eine Übertragung Gegenstation fragen/ informieren. Sub-Adressierung nicht zu.

  • Seite 162: Stau Des Empfangspapiers Beseitigen

    Störungsbeseitigung 08001000002 Stau des Empfangspapiers beseitigen Falls sich das Empfangspapier im Gerät gestaut hat, wird im Display der Fehlercode 001 oder 002 angezeigt. 08001020002 Gehen Sie bei der Beseitigung des Papierstaus folgendermaßen vor: Beseitigen von Papierstaus, Fehlercode 001 08001050014 Öffnen Sie die Druckerklappe. Entfernen Sie das gestaute Papier.

  • Seite 163: Dokumentenstau Beseitigen

    Störungsbeseitigung 08001000001 Dokumentenstau beseitigen Erscheint im Display der Fehlercode 031, hat sich das Dokument im ADF gestaut. Um das gestaute 08001020003 Dokumenten zu entfernen, gehen Sie wie folgt vor: Öffnen Sie das Bedienfeld. 08001050004 Entfernen Sie das gestaute Dokument. 08001060046...

  • Seite 164: Reinigen Der Dokumentenabtastung

    Störungsbeseitigung 08001000002 Reinigen der Dokumentenabtastung Wenn sich eine Gegenstation darüber beklagt, daß die von Ihnen gesendeten Seiten schwarze Streifen 08001020004 aufweisen, überprüfen Sie bitte den Abtastbereich Ihres Gerätes, indem Sie eine Testkopie anfertigen. Weist auch diese Kopie die gemeldeten Streifen auf, ist vermutlich der Abtastbereich Ihres Geräte verschmutzt. Zum Reinigen des Abtastbereiches gehen Sie bitte wie folgt vor: Öffnen Sie das Bedienfeld.

  • Seite 165: Reinigen Der Druckwalze

    Störungsbeseitigung 08001000001 Reinigen der Druckwalze Zeigen sich auf der Rückseite empfangener Dokumente Tonerspuren, sind vermutlich die Druckwalzen im 08001020005 Gerät verschmutzt. Zum Reinigen der Druckwalzen gehen Sie bitte wie folgt vor: 08001050006 08001990001 EINGABEN (1–6) FUNKTION Bitte wählen Sie 02007060008 #@multitude * AUSDRUCK * EINGABE...

  • Seite 166: Einstellen Des Dokumenteneinzuges

    Störungsbeseitigung 08001000002 Einstellen des Dokumenteneinzuges Wenn häufig Störungen beim Vorlageneinzug auftreten, kann der Einzug nachgestellt werden. 08001020006 Gehen Sie dabei folgendermaßen vor: 08001050007 Heben Sie den blauen Andruckregler leicht an und schieben Sie ihn in die gewünschte Position. Position Zustand Zur Verhinderung von Fehleinzügen Standardposition Zur Verhinderung von Mehrfach-...

  • Seite 167: Bestätigungsstempel

    Andernfalls besteht die Gefahr, daß die Stempeleinheit verklebt, was unmittelbar eine Überlastung der Steuerelektronik zur Folge hätte. 08001060041 Hinweis: Einen neuen Stempel können Sie bei Ihrem Panasonic-Fachhändler beziehen. Die Bestellnummer finden Sie auf Seite 171. 08001070002...

  • Seite 168: Überprüfen Des Telefonanschlusses

    Störungsbeseitigung 08001000002 Überprüfen des Telefonanschlusses Wenn Sie weder senden noch empfangen können und nach dem Drücken der MONITOR-Taste kein Wählton 08001020008 im Lautsprecher ertönt, überprüfen Sie bitte den Telefonanschluß mit einem externen Telefon: Ziehen Sie den TAE-Stecker aus der 08001050009 Telefonanschlußdose.

  • Seite 169: Technische Daten

    Technische Daten 09001000001 Kompatibilität ITU-T/CCITT Gruppe 3 09001990001 Kodierung JBIG, MH, MR, MMR (Entspricht den ITU-T/CCITT-Empfehlungen) 09001990021 (JBIG ist nur bei der UF-880 verfügbar) Modemtyp ITU-T/CCITT V.34, V.17, V.33, V.29, V.27 ter und V.21 für UF-880 ITU-T/CCITT V.17, V.33, V.29, V.27 ter und V.21 für UF-770 09001990058 ITU-T/CCITT V.29, V.27 ter und V.21 für UF-550 Modemgeschwindigkeit...
  • Seite 170 Technische Daten 09001000002 Effektives Aufzeichnungsformat : 202 mm x 289 mm Letter : 208 mm x 271 mm 09001990014 Legal : 208 mm x 348 mm Druckränder: Papiervorrat ca. 250 Blatt (bei 75 g/m 09001990015 Kurzwahl/Zielwahl UF-770/880: 140 Speicherplätze (einschl. 32 Zielwahltasten und 8 09001990017 Programmtasten) #@multitude...
  • Seite 171 Technische Daten 09001000001 Netzteil Netzwechselspannung 180 – 264 V~, 47 - 63 Hz, 1-phasig Leistungsaufnahne Bereitschaft : ca. 11 Wh (Energiesparmodus : EIN) 09001990032 ca. 48 Wh (UF-550 Energiesparmodus : AUS) ca. 84 Wh (UF-770/880 Energiesparmodus : AUS) 09001990034 (Bei Raumtemperatur: 25 C) Senden : ca.

  • Seite 172: Spezifikationen Für Das Empfangspapier

    Spezifikationen für das Empfangspapier 09002000001 Heutzutage werden auf dem Markt die unterschiedlichsten Markenpapiere angeboten. Normalerweise sollten Sie mit jedem gestrichenen Papier ausgezeichnete Druckergebnisse erzielen können, auch herkömmliches Kopierpapier ist weitestgehend geeignet. Bevor Sie sich auf eine Papiersorte festlegen, sollten Sie diese hinreichend testen. Vielfach ist gar nicht die Papierqualität entscheidend, sondern die Art der Papierlagerung.

  • Seite 173: Sonderzubehör Und Verbrauchsmaterial

    Sonderzubehör und Verbrauchsmaterial 09003000002 Bitte wenden Sie sich bei der Bestellung an Ihren Panasonic-Fachhändler. A. Sonderzubehör: 09003030001 Verfügbare Bestell-Nr. Abbildung Beschreibung Betriebsarten UE-404053 UF-550 Option Parallel-Schnittstelle Option Parallel-Schnittstelle UE-404058 UF-770 (zur Verwendung als Drucker- oder PC Schnittstelle) PC-Schnittstelle) UE-404059 UF-880 UE-404056 V.24/ Verschlüsselungs-Schnittstelle...
  • Seite 174 Sonderzubehör und Verbrauchsmaterial 09003000001 B. Verbrauchsmaterial: Verfügbare Bestell-Nr. Abbildung Beschreibung Betriebsarten UF-550 FX-13-2P Bestätigungsstempel UF-770 UF-880 UF-550 UG-3313 Tonerkassette UF-770 0900308001 1 UF-880...

  • Seite 175: Installation Der Speicherkarte

    Sonderzubehör und Verbrauchsmaterial 09003000002 Installation der Speicherkarte Bevor Sie die UF-550/770/880 mit einer optionalen Speicherkarte ausrüsten, vergewissern Sie sich, daß sich 09003020001 keine Dokumente im Speicher befinden. Drucken Sie hierzu die Dateiliste aus (siehe Seite 78) und löschen Sie ggf. alle darin befindlichen Dateien. Nach der Installation einer Speicherkarte initialisiert das Gerät automatisch den Dokumentenspeicher, eventuell im Speicher befindliche Dokumente würden hierdurch gelöscht.

  • Seite 176: Wörterbuch

    Wörterbuch 09007000001 Abruf Die Möglichkeit, Dokumente von einem anderen Faxgerät abrufen zu können. 09007990056 Abrufpasswort Ein vierstelliger programmierbarer Code, der den Schutz der abgerufenen Dokumente gewährleistet. 09007990057 Absenderkennung Mit dieser numerischen Kennung (max. 20-stellig) muß sich jedes (ID-Nummer) Faxgerät identifizieren können. Üblicherweise enthält die Absenderkennung Ihre Fax-Rufnummer in der internationalen 09007990035 Schreibweise.
  • Seite 177 Wörterbuch 09007000002 Dateiübertragung Eine Funktion, die es Ihnen ermöglicht, Dokumente in einer ’ewigen’ Datei (bis sie gelöscht wird) zu speichern und sie wiederholt zu einer oder mehreren Stationen zu senden. 09007990087 Diese Funktion unterstützt Leistungsmerkmal (Direct Distance Dialling) US-Telefongesellschaften. Hierdurch wird das selbständige Führen von 09007990014 Ferngesprächen ermöglicht,...
  • Seite 178 Wörterbuch 09007000001 Faxweiterleitung Die Fähigkeit, ankommende Faxmitteilungen an die unter der Kurzwahlnummer [00] gespeicherte Station weiterzuleiten. 09007990086 Fehlercode Ein vom Faxgerät intern erzeugter Code, der auf eine bestimmte Betriebsstörung oder auf einen Gerätedefekt hinweist. 09007990038 Fehlerkorrektur (ECM) Korrektur von Übertragungsfehlern bei der Übertragung. 09007990021 Feste Druckverkleinerung Wurde die automatische Verkleinerung abgeschaltet, werden alle...
  • Seite 179 Stationen am Zugriff auf eine Relaisstation hindert. 09007990050 OMR-Übertragung Wird verwendet, um Dokumente über Fax-Server weiterzuleiten. 09007990092 Panasonic-Superglättung Ein elektronisches Verfahren zur Bildverbesserung, das von Panasonic entwickelt worden ist. 09007990055 Postnetz Das Telefonnetz (Amtsleitung) der TELEKOM, an das Ihr Gerät zur Datenübertragung angeschlossen ist.
  • Seite 180 Wörterbuch 09007000001 Relaissendebericht Ein Bericht mit Informationen zur letzten Relaisübertragung. 09007990066 Relaisstation Ein bestimmter Typ von Faxgeräten, der Dokumente empfangen und an Endgeräte oder Relaisstationen eines anderen Relaisnetzes 09007990063 weiterleiten kann. Der UF-550/770/880 kann nicht als Relaisstation eingesetzt werden. Relaisübertragung Senden eines Dokumentes an eine Relaisstation, die das Dokument ihrerseits an die Endempfangsstation schickt.
  • Seite 181 Wörterbuch 09007000002 Tastenfeld Eine Gruppe numerischer Tasten auf dem Bedienfeld. 09007990041 Ursprüngliche Sendestation Hiermit ist die Station gemeint, die der Relaisstation einen Rundsendeauftrag erteilt (Auftraggeber). 09007990039 Übertragung mehrerer Mehrere Dokumente werden in den Speicher eingelesen, bevor der Dokumente Verbindungsaufbau erfolgt. 09007990048 Vertrauliche Kommunikation Dokumente werden, geschützt durch ein vierstelliges Codewort,...

  • Seite 182: Index (Alphabetisches Inhaltsverzeichnis)

    INDEX (alphabetisches Inhaltsverzeichnis) Faxweiterleitung ........Fehlercodes .
  • Seite 183 Relais-Adresse ........Tabelle der Fax-Parameter ......Relais-Kommunikationsbericht .
  • Seite 184 Fax-Stationsverzeichnis Name Rufnummer...
  • Seite 185 99000000001...

  • Seite 186: Einlegen Der Dokumente

    urzbedienungsanleitung UF-550/770/880 Einlegen der Dokumente Legen Sie die Dokumente mit der Sie können in den Dokumenteneinzug bis zu 50 Schrift-/Bildseite nach unten ein, und Seiten gleichzeitig einlegen. justieren Sie die Dokumentenführungen. * Format A4, Papiergewicht 75 g / m * (UF-550: Bis zu 30 Seiten) Bei richtig eingelegten Dokumenten erfolgt untenstehende Anzeige.

  • Seite 187: Senden Aus Dem Dokumenteneinzug (Adf)

    Senden aus dem Dokumenteneinzug (ADF) START Rufnummer eingeben oder SPEICHER Der Wahlvorgang beginnt. Dokumente mit der Die Anzeige Schrift-/Bildseite leuchtet nicht mehr. oder nach unten einlegen. LEERSCHRITT Zweistelligen Code eingeben Ausdruck von Journalen und Listen EINGABE FUNKTION * AUSDRUCK * Journal JOURNAL EINGABE...
