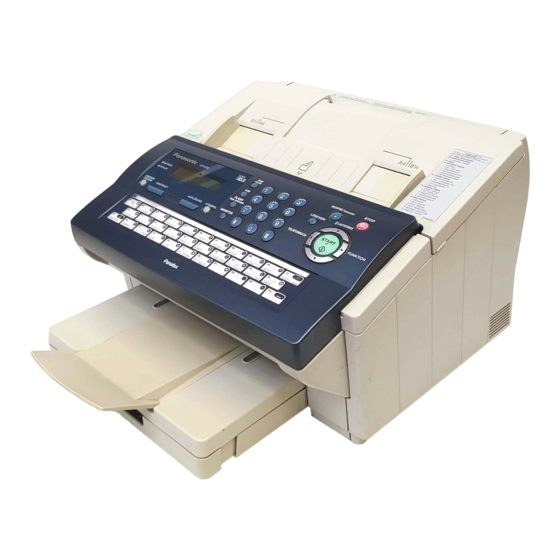

Normalpapier-faxgerät mit dect schnurlostelefon (122 Seiten)
Inhaltszusammenfassung für Panasonic UF-5100
Seite 1
Fernkopierer Bedienungsanleitung (Fax-Betrieb) UF-5100/6100 Modell Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes durch und bewahren Sie sie für künftige Zwecke immer griffbereit auf. Deutsch...
Inhaltsverzeichnis Kennenlernen des Gerätes Sicherheitsinformationen ....................Vorsichtsmaßnahmen....................Funktionsliste ......................... 10 Außenansicht........................11 Bedienfeld ........................12 Inbetriebnahme Hauptgerät und Zubehör ....................14 Installation des Zubehörs....................15 Einsetzen der Tonerkartusche ..................16 Einlegen des Empfangspapiers ..................18 Einlegen des Empfangspapiers..............18 Einstellen der Papierlänge .................... 20 Einstellen der Papierkassette auf die richtige Papierlänge ......
Seite 4
Inhaltsverzeichnis Grundfunktionen Übertragung von Dokumenten..................45 Allgemeine Beschreibung ................Speicherübertragung ..................Direktübertragung ..................Manuelle Übertragung ................... Sendereservierung..................Wahlwiederholung ..................Empfangen von Dokumenten..................62 Empfangsmodus .................... Telefonbetrieb ....................TEL/FAX-Betrieb (aktive Faxweiche) ............. FAX-Betrieb ....................TAM/FAX-Betrieb (passive Faxweiche) ............Druckverkleinerung ..................Empfang von Seiten mit Überlänge ............... Ersatzweiser Empfang in den Speicher ............
Seite 5
Inhaltsverzeichnis Einsatz spezieller Funktionen Sperrcode........................91 Allgemeine Beschreibung................91 Sperrcode festlegen ..................91 Freigeben der Bedienung bei eingestelltem Fax-Sperrcode ......92 Freigeben der Fax-Parametereinstellungen bei eingestelltem Fax-Sperrcode 92 Speicherempfang ......................93 Allgemeine Beschreibung................93 Passworteingabe für Speicherempfang ............93 Einstellung auf Speicherempfang..............93 Ausdrucken empfangener Seiten nach Speicherempfang......
Seite 6
Inhaltsverzeichnis Drucken von Berichten und Listen Berichte und Listen......................116 Allgemeine Beschreibung ................116 Das Sende- und Empfangsjournal ..............116 Journal und Einzelsendebericht..............117 Kommunikationsbericht.................. 120 Zielwahl-, Kurzwahllisten und das Telefonbuch ..........122 Programmliste....................125 Fax-Parameterliste..................126 Toner-Bestellformular ..................127 Störungsbeseitigung Störungsbeseitigung .....................
Kennenlernen des Gerätes Sicherheitsinformationen Kennzeichnet eine Gefahrenquelle, die zu Verletzungen führen kann. WARNUNG • ZUR VERMEIDUNG EINES ELEKTRISCHEN SCHLAGES DARF DIESES PRODUKT WEDER REGEN NOCH SONSTIGER FEUCHTIGKEIT AUSGESETZT WERDEN. • UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGES ODER EINER BESCHÄDIGUNG DES GERÄTES SO GERING WIE MÖGLICH ZU HALTEN, IST EINE ORDNUNGSGEMÄSSE ERDUNG DES GERÄTES ERFORDERLICH.
Sicherheitsinformationen kennzeichnet eine Gefahrenquelle, die zu leichten Verletzungen bzw. zu Geräteschäden VORSICHT führen kann. • UM DIE GEFAHR VON BRAND UND STROMSCHLAG ZU VERINGERN VERWENDEN SIE NUR KABEL DER KLASSE AWG26 UND ORIGINALE TELEFONKABEL. • UNTERBRECHEN SIE DIE GESAMTE STROMVERSORGUNG DES GERÄTES, BEVOR SIE DIE ABDECKUNG (EN) ENTFERNEN.
Vorsichtsmaßnahmen kennzeichnet eine Gefahrenquelle, die zu leichten Verletzungen bzw. zu Geräteschäden VORSICHT führen kann. Das Gerät nicht in der unmittelbaren Nähe von Heizkörpern oder Klimageräten aufstellen. Setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus. Stellen Sie das Gerät auf eine flache, ebene Unterlage, und lassen Sie rundum mindestens 10 cm Abstand zu anderen Gegenständen.
Funktionsliste Jede Funktion kann gestartet werden, indem zuerst gedrückt und dann eine Funktionsnummer FUNKTION die Cursor-Tast eingegeben wird, oder indem oder wiederholt gedrückt werden, bis die gewünschte Funktion im Display erscheint. TIMER-ÜBERTRAGUNG 1 = Übertragung 2 = Abruf SONDERFUNKTIONEN 1 = Keine Funktion 2 = Vertrauliche Übertragung ABRUF...
Bedienfeld - (Pause oder Wahlwiederholung) PAUSE Zum Einfügen von Wahlpausen bei der Eingabe von Rufnummern sowie zum Wiederholen der zuletzt gewählten Rufnummer. Zifferntastatur - Dient zur manuellen - Dient zum Starten der Kurzwahl. Nummernwahl, Aufzeichnung von (Siehe Seite 49 und 54) Telefonnummern und FLASH Zahleneingaben.
Seite 13
Bedienfeld - Diese Taste drüken, wenn Sie einen Übertragungsvorgang, eine Eingabe oder einen Alarmton abbrechen möhten. KOPIE/ EINGABE Funktion: - Dient zum Erstellen von Kopien und - Starten oder Wählen der Funktion. Einstellen von Vorgängen. - Suchen eines Stationsnamens. (Siehe Seite 71) (Siehe Seite 50 und 55) - Einstellen der Monitor- und Ruflautstärke.
Inbetriebnahme Hauptgerät und Zubehör Beim Auspacken des Gerätes prüfen Sie bitte den Lieferumfang anhand der folgenden Abbildung auf Vollständigkeit. UF-5100/6100 Tonerkartusche Empfangspapier-Ablage Netzkabel Bedienungsanleitung Telefonanschlußkabel CD-ROM Telefonleitungskabel-Adapter (für nur UF-6100) (Siehe Hinweis) 1. Die gezeigten Abbildungen für Telefon- und Netzanschlusskabel können je nach HINWEIS Länderversion variieren.
Installation des Zubehörs Das UF-6100 im betriebsbereiten Zustand Empfangspapier-Ablage Die Vorsprünge in die dafür vorgesehenen Öffnungen einführen und Ablage einhängen.
Einsetzen der Tonerkartusche Packen Sie die Tonerkartusche aus und schütteln Sie sie 5 oder 6 mal hin und her, um Tonerkartusche den Toner gleichmäßig zu verteilen. Entfernen Sie den Schutzfilm. Hinweis: Ziehen Sie den Schutzfilm langsam und gerade aus der Kartusche heraus.
Seite 17
Einsetzen der Tonerkartusche Richten Sie die Tonerkartusche beidseitig anhand der Markierungen aus und schieben Sie sie vorsichtig ins Gerät. Hinweis: Rasten Sie die Tonerkartusche ein, indem Sie den Griff zunächst nach unten und dann zur Geräterückseite hin schieben. Schließen Sie die Druckerklappe. Druckerklappe Um eine gleichbleibend gute Druckqualität des Gerätes zu gewährleisten, empfiehlt es...
Einlegen des Empfangspapiers Einlegen des Empfangspapiers Papiereigenschaften Normalerweise sollten Sie mit jedem normalen Papier ausgezeichnete Druckergebnisse erhalten. Auch das handelsübliche Kopierpapier ist geeignet. Auf dem Markt werden die unterschiedlichsten Markenpapiere angeboten. Sie können problemlos verschiedene Papiertypen ausprobieren und je nach dem Druckergebnis das bestgeeigneteste Papier aussuchen.
Seite 19
Einlegen des Empfangspapiers Einlegen des Empfangspapiers 1. Legen Sie das Papier wieder ein. Schieben Sie die seitliche Papier- Führungsschiene so weit nach links, bis Max. Papierfüllhöhe Sie den Papierstapel leicht berührt. Achten Sie darauf, daß das Papier dabei nicht zusammengedrückt wird. Das Papier muß...
Einstellen der Papierlänge Einstellen der Papierkassette auf die richtige Papierlänge Werksseitig wurde die Papierkassette auf A4-Papier eingestellt. Um die Papierlänge auf Letter- oder Legal- Formate einzustellen, geben Sie wie folgt vor: 1. Nehmen Sie das Papier aus der Kassette heraus und legen Sie die Kassette mit der Unterseite nach oben auf eine ebene Unterlage.
Einstellen der Papierbreite Einstellen der Papierkassette auf die richtige Papierbreite Werksseitig wurde die Papierkassette auf A4-Papier eingestellt. Um die Papierlänge auf Letter- oder Legal- Formate einzustellen, geben Sie wie folgt vor: 1. Lösen Sie die linke Separationsecke aus ihrer Raste. 2.
Telefonanschlußkabel und Netzkabel anschließen Netzkabel Stecken Sie einen Stecker des Netzkabels in eine Netzsteckdose und den anderen in die Netzeingangsbuchse an der Rückseite des Geräts. Hinweis: Sorgen Sie für eine ausreichende Erdung des Gerätes! Netzkabel (im Lieferumfang) Telefonanschlußkabel Das eine Ende des Telefonanschlußkabels in die Buchse LINE auf der linken Seite des Gerätes einstecken, das andere Ende in die "N"-Buchse Ihrer TAE-Dose.
Seite 23
Telefonanschlußkabel und Netzkabel anschließen Telefonkabel-Adapter (nicht für Deutschland) Externes Telefon (Optional, nicht in Deutschland) In Deutschland erfolgt der Anschluss mehrerer Endgeräte uber die Steckreihenfolge an der TAE-Anschlussdosen. Das Anschliessen eines Telefons am Faxgerät ist nicht möglich.
Festlegen des Wahlverfahrens (nicht in Deutschland) Ihr Gerät kann je nach Telefonnetz auf das Impuls- (IWV) oder Mehrfrequenzwahlverfahren (MFV) eingestellt werden. Gehen Sie zum Umstellen des Wahlverfahrens folgendermaßen vor: EINGABEN (1-8) ∨∧ Nr. eingeben oder FAX-PARAMETER(01-99) NR.=❚ 06 WAHLVERFAHREN 2:Ton 06 WAHLVERFAHREN 1:Impuls oder...
Einstellung der Lautstärke Mit Hilfe des eingebauten Monitorlautsprecher können Sie Wähl- und Besetzttöne, Freizeichen und Ansagen mithören. Zusätzlich bietet das UF-5100/6100 die Möglichkeit, auch den eingehenden Ruf in Form eines Mehrklangtones zu signalisieren. Die folgenden Prozeduren beschreiben, wie sich die Monitor- bzw.
Kundenparameter Allgemeine Beschreibung Das UF-5100/6100 bietet eine Reihe von Grundeinstellungen (Kundenparameter), die Ihnen einen besseren Überblick über alle Sende- und Empfangsvorgänge verschaffen sollen. So sorgt zum Beispiel die eingebaute Uhr für die Angabe von Uhrzeit und Datum, mit Ihrem LOGO und der Absenderkennung (ID- Nummer) identifizieren Sie sich beim Senden und Empfangen von Dokumenten.
Sie folgendes Display erhalten: Geben Sie Ihr LOGO mit Hilfe der Zeichentasten ein LOGO-EINGABE: PANASONIC❚ (siehe Seite 12, maximal 25 Zeichen und Ziffern). Beispiel: P A N A S O N I C Bei fehlerhafter Eingabe bewegen Sie den Cursor mit den...
Kundenparameter Eingabe des Stationsnamens Verfügt die Gegenstation ebenfalls über diese Funktion, wird während der Übertragung anstelle der Absenderkennung (ID-Nummer) eine etwas persönlichere Zeichenkennung, der sogenannte Stationsname (ID), im Display eingeblendet. EINGABEN (1-8) ∨∧ Nr. eingeben oder 1:KUNDEN-PARAMETER? <EINGABE> drücken ZEICHENKENNUNG: ❚...
Kundenparameter Eingabe Ihrer Absenderkennung (ID-Nummer) Um Rückschlüsse auf den Absender ziehen zu können, muß bei jedem Faxgerät die numerische Absenderkennung eingestellt werden. Diese Kennung erscheint im Display des Empfängers, in der Kopfzeile jeder übertragenen Seite sowie im Journalausdruck der Gegenstelle. Üblicherweise wird als Absenderkennung die eigene Fax-Rufnummer in der internationalen Schreibweise eingegeben (max.
Ziel-/ und Kurzwahlnummern Eingabe von Ziel-/Kurzwahlfnummern Um Ihnen das Anwählen häufig wiederkehrender Gesprächspartner zu erleichtern, ist das UF-5100/6100 mit 132 Rufnummernspeichern (28 Zielwahltasten und 100 Kurzwahlspeicher) ausgestattet. Eine hier gespeicherte Rufnummer können Sie später einfach auf Knopfdruck bzw. durch Eingabe der dreistelligen Kurzwahlnummer anwählen.
Seite 31
Ziel-/ und Kurzwahlnummern Eingabe von Ziel-/Kurzwahlfnummern Um eine Kurzwahlnummer einzurichten, führen Sie die nachfolgenden Schritte aus. EINGABEN (1-8) ∨∧ Nr. eingeben oder 1:ZIELWAHL 2:KURZWAHL KURZWAHL[❚ ∨∧ Nr. eingeben oder [022] Beispiel: (001 bis 100) 0 2 2 Rufnummer eingeben Telefaxnummer des Teilnehmers [022] (bis zu 36 Stellen, einschließlich Pausen und Leerstellen).
Wählen Sie für Zielwahl. ∨ ∧ ZW-Taste oder Wählen Sie für Kurzwahl. Beispiel: Drücken Sie die Zielwahltaste, die Sie ändern möchten. <01> PANASONIC Beispiel: 040 85495432 <01> PANASONIC LÖSCHEN Rufnummer eingeben <01> PANASONIC Geben Sie die neue Rufnummer ein. 040 85495432❚...
Seite 33
ZIELWAHL< > Wählen Sie für Zielwahl. ∨ ∧ ZW-Taste oder Wählen Sie für Kurzwahl. Beispiel: Drücken Sie die Zielwahltaste, die Sie löschen möchten. <01> PANASONIC 040 85495432 Beispiel: <01> PANASONIC LÖSCHEN Rufnummer eingeben ZIELWAHL< > ∨ ∧ ZW-Taste oder Um in die Grundstellung zurückzukehren, drücken Sie...
Anpassen Ihres Gerätes Allgemeine Beschreibung Ihr Faxgerät hat eine Vielzahl von Fax-Parametern, die Sie sich auch als Fax-Parameterliste ausdrucken können. Diese Parameter sind bereits so voreingestellt, dass Sie für den normalen Betrieb keine Einstellungen vornehmen müssen. Einfache Übertragungsparameter, wie z.B. die Auflösung, der Kontrast oder die Stempelfunktion, können Sie für jeweils eine Übertragung ändern, indem Sie die entsprechende Taste auf dem Bedienfeld drücken.
Anpassen Ihres Gerätes Tabelle der Fax-Parameter Parameter Pos. Einstellung Funktion KONTRAST Normal Wählen Sie die Grundstellung der Taste KONTRAST. Heller Dunkler AUFLÖSUNG Standard Wählen Sie die Grundstellung der Taste AUFLÖSUNG. Fein Hoch Halbtöne (Fein) Halbtöne (Hoch) STEMPEL Grundstellung der Taste STEMPEL, nur bei direkter Übertragung.
Seite 37
Anpassen Ihres Gerätes Tabelle der Fax-Parameter Parameter Pos. Einstellung Funktion DAUER/ BEDIENERRUF 20 SEC Hier stellen Sie die Zeit ein, die das Gerät klingeln soll, wenn es im TEL/FAX-Betrieb einen Anrufer erkannt hat 30 SEC (siehe Seite 64). 40 SEC 50 SEC LÄNGE/ ANSAGETEXT 1 SEC...
Seite 38
Anpassen Ihres Gerätes Tabelle der Fax-Parameter Parameter Pos. Einstellung Funktion ENERGIESPAR MODUS Um die Stromaufnahme des Gerätes im Bereitschaftszustand zu reduzieren können Sie zwischen Halbschlaf dem sogenannten ""Halbschlaf-" und dem "Tiefschlaf- Tiefschlaf Betrieb" wählen. Nach Ablauf des Leerlauf-Timers (1 bis 120 Min.) schaltet das Gerät automatisch in den eingestellten Spar-Modus.
Seite 39
Firmware-Updates von Ihrem Händler betreut werden soll. Gültig Sprechen Sie mit Ihrem Fachhändler. DIAGNOSE-PASSW. (----) Eingabe des Passwortes für die Ferndiagnose. Ihr Panasonic-Fachhändler informiert Sie über weitere Einzelheiten. SUBADDRESS- (----) Max. 20-stelliges Passwort, mit dem Sie sich beim PASSWORT Einwählen ins LAN identifizieren. Die SUB-Adressierung entspricht den ITU-Empfehlungen für Terminal Routing und...
Grundfunktionen Einlegen der Dokumente Übertragbare Dokumente Normalerweise übertragt das Gerät jedes Dokument, das auf den unten angegebenen Formaten gedruckt ist. Dokumentengröße Papierstärke Maximalgröße Minimalgröße Einzelblatt 257 mm 0.06 mm, 45 g/m (Siehe Hinweis) 148 mm 0.15 mm, 112 g/m 128 mm Mehrere Blätter 0.06 mm, 45 g/m 0.12 mm, 75 g/m...
Einlegen der Dokumente Einlegen der Dokumente 1. Die Dokumente müssen frei von Heft- und Büroklammern sein, sie dürfen nicht eingerissen oder fettig sein, und es dürfen keine Fremdkörper anhaften. 2. Schieben Sie die Dokumente mit der Beschriftung nach unten in den automatischen Dokumenteneinzug (ADF), bis die Vorderkante im Gerät gegen den Anschlag stößt.
Sendegrundeinstellungen Allgemeine Beschreibung Bevor Sie mit der Übertragung beginnen, haben Sie die Möglichkeit, die Sendegrundeinstellungen individuell zu verändern. Hierzu gehören folgende Parameter: • Kontrast • Auflösung • Bestätigungsstempel • Kommunikationsbericht Sobald die Übertragung abgeschlossen ist, werden diese Parameter wieder in ihre Ausgangsstellung zurückgesetzt.
Sendegrundeinstellungen Bestätigungsstempel Ist der Bestätigungsstempel eingeschaltet, wird jedes erfolgreich aus dem ADF übertragene Dokument am Blattende mit einer Markierung versehen. Zum Umschalten drücken Sie die Taste STEMPEL STEMPEL STEMPEL STEMPEL = Aus STEMPEL = Ein STEMPEL: STEMPEL: 1. Mit Hilfe der Funktion STEMPEL (SPEICHER) wird jedes erfolgreich in den Speicher HINWEIS eingelesene Dokument abgestempelt.
Sendegrundeinstellungen Kommunikationsbericht Der Kommunikationsbericht (KOMM.BERICHT) gibt Aufschluß darüber, ob eine Übertragung oder ein Abruf erfolgreich waren oder nicht. Für den automatischen Ausdruck gibt es drei Bedingungen: EIN, AUS oder FEHLER. In der Grundeinstellung wird dieser Bericht nur im FEHLER fall gedruckt. Wenn COMM.
Übertragung von Dokumenten Allgemeine Beschreibung Sie können zwischen ADF- und Speicherübertragung auswählen: Verwenden Sie die Speicherübertragung, • wenn Sie ein Dokument an mehrere Empfänger senden möchten (Rundsenden). • wenn Sie lhr Dokument nach dem Einlesen gleich mitnehmen möchten, ohne das Übertragungsende abwarten zu müssen.
Übertragung von Dokumenten Speicherübertragung Zunächst werden die Dokumente in den Speicher eingelesen. Anschließend wählt das Gerät die Gegenstation an und überträgt Ihre Dokumente. Beim Rundsenden wählt das Gerät die Teilnehmer nacheinander in der Reihenfolge Kurzwahl - Zielwahl - freie Rufnummern an, und überträgt dasselbe Dokument entsprechend oft aus dem Speicher. Dokumente in den Übertragen Empfangen...
Seite 47
Wahlwiederholungen immer noch besetzt, erscheint im Display ein Fehlercode. Das im Speicher abgelegte Dokument wird gelöscht und das Gerät druckt einen Fehlerbericht (Komm.-Bericht) mit dem o.g. Fehlercode aus. Das UF-5100/6100 bietet u.a. die Möglichkeit, fehlerhaft übertragene Dokumente auch weiterhin im Speicher zu halten. Dies hat den Vorteil, daß...
Übertragung von Dokumenten Speicherübertragung Manuelle Wahl Um eine freie Rufnummern anzuwählen, gehen Sie bitte wie folgt vor. Station(en) eingeben <START> drücken Legen Sie Ihr(e) Dokument(e) mit der Schrift nach unten ein. Geben Sie die Rufnummer über die 10er-Tastatur ein. TEL. NR. (bis zu 36 Stellen) 5551234❚...
Seite 49
Zielwahltasten belegt werden, wird auf Seite 30 erläutert. Station(en) eingeben <START> drücken Legen Sie Ihr(e) Dokument(e) mit der Schrift nach unten ein. Drücken Sie eine Zielwahltaste. <01>PANASONIC Beispiel: 5551234 * EINLESEN * NR.002 SEITEN=001 Die Seiten werden jetzt unter der rechts angezeigten * ANWAHL * NR.002...
Seite 50
❚ Geben Sie die Anfangsbuchstaben des gesuchten Namen eingeben: Namens über die Zeichentastatur ein (siehe Seite 12). PANA❚ Beispiel: , um nach PANASONIC zu suchen. P A N A [010]PANASONIC 5553456 oder wiederholt drücken, bis der gewünschte Name im Display erscheint.
• Zielwahl • Kurzwahl • Direkte Wahl, drücken Sie nach jeder eingegebenen Rufnummer die - Taste. EINGABE (Bis zu 12 Rufnummern) <01>PANASONIC • Suchlaufwahl, drücken Sie nach jeder ausgewählten 5551234 Station die - Taste EINGABE (Einzelheiten siehe Seite 48 bis 50.)
Übertragung von Dokumenten Direktübertragung Falls der Speicher des Gerätes voll ist oder wenn Sie ein Dokument sofort senden möchten, dann wählen Sie Direktübertragung. Wahl einer freien Rufnummer (direkte Übertragung) Um eine freie Rufnummern anzuwählen, gehen Sie bitte wie folgt vor. Station(en) eingeben <START>...
Legen Sie Ihr(e) Dokument(e) mit der Schrift nach unten ein. SPEICH. ÜBERTRAG=Ein 1:Aus 2:Ein STATIONSEINGABE Drücken Sie eine Zielwahltaste. <01>PANASONIC 5551234 Beispiel: * ANWAHL * Im Display erscheint der Name und die Rufnummer der PANASONIC gewählten Zielwahltaste. Anschließend beginnt das Gerät...
Übertragung von Dokumenten Direktübertragung Kurzwahl (direkte Übertragung) Mit Hilfe der Kurzwahlspeicher können Sie die Fax-Rufnummern häufig wiederkehrender Geschäftspartner ganz bequem durch Eingabe einer 3-stelligen Kennziffer aufrufen. Wie Sie die Kurzwahlspeicher einrichten können, wird auf Seite 31. Station(en) eingeben <START> drücken Legen Sie Ihr(e) Dokument(e) mit der Schrift nach unten ein.
❚ Geben Sie die Anfangsbuchstaben des gesuchten Namen eingeben: Namens über die Zeichentastatur ein (siehe Seite 12). PANA❚ Beispiel: , um nach PANASONIC zu suchen. P A N A [010]PANASONIC 5553456 oder wiederholt drücken, bis der gesuchte Teilnehmer im Display angezeigt wird.
Übertragung von Dokumenten Manuelle Übertragung Wenn Sie vor der Übertragung auf derselben Leitung mit dem Teilnehmer der Gegenstelle sprechen möchten, verwenden Sie die manuelle Übertragung. Für diese Betriebsart muß an Ihrem Fax-Anschluß (TAE-Dose) ein zusätzliches Telefon installiert sein. Wählen am externen Telefon Um mit dem externen Telefon zu wählen, gehen Sie wie folgt vor: Station(en) eingeben <START>...
Seite 57
Übertragung von Dokumenten Manuelle Übertragung Wählen mit Hilfe der MONITOR-Taste (Manuelles Senden bzw. Abrufen aus sprachgesteuerten Mailboxen) Um Dokumente zu senden, gehen Sie bitte wie unten beschrieben vor. Um Dokumente aus einer sprachgeführten Mailbox abzurufen, überspringen Sie bitte Schritt 1. Station(en) eingeben <START>...
EINGABE (Bis zu 12 Rufnummern) • Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die - Taste EINGABE (Einzelheiten siehe Seite 48 bis 50.) <01>PANASONIC Beispiel: 5551234 [010]PANAFAX 5553456 Wenn Sie die Anzahl der eingegebenen Stationen überprüfen möchten, drücken Sie EINGABE * EINLESEN * NR.005...
START • Suchlaufwahl und drücken Sie START (Einzelheiten siehe Seite 52 bis 55). Beispiel: <01>PANASONIC 5551234 Sie können die Übertragung eines wichtigen Dokumentes an eine einzige Station aus dem ADF reservieren, d.h. vorbereiten. In diesem Fall erscheint im Display die Meldung:...
Seite 60
Übertragung von Dokumenten Sendereservierung Löschen einer direkten Sendereservierung Das Dokument muß hierzu noch im Einzug (ADF) liegen. SENDERESERVIERUNG <01>PANASONIC RESERVIERUNG LÖSCHEN 1:Ja 2:Nein Dokument dann aus dem Einzug nehmen.
Erhalten Sie von der Gegenstelle ein "Besetzt" Zeichen, wiederholt das WAHLPAUSE DAT.NR.001 Gerät die Anwahl dreimal in Abständen von 3 Minuten. In der Pause <01>PANASONIC zwischen zwei Wahlversuchen wird die Meldung wie rechts gezeigt. Bei einer Speicherübertragung wird oben rechts im Display die angelegte Dateinummer angezeigt.
Empfangen von Dokumenten Empfangsmodus Bitte wählen Sie aus den folgenden Möglichkeiten, sowohl für den ANWESEND-, als auch für den ABWESEND-Modus, den für Sie am besten geeigneten Empfangsbetrieb aus: Ihr Telefonverhalten Empfohlener Empfangsmodus Erforderliche Einstellungen Sie erhalten Telefonbetrieb Fax-Parameter Nr. 17 ist auf überwiegend 1: TEL-Betrieb eingestellt Telefongespräche.
Empfangen von Dokumenten Telefonbetrieb In dieser Betriebsart nimmt das UF-5100/6100 Faxanrufe nicht automatisch entgegen. Alle eingehenden Anrufe werden nur am externen Telefon angenommen. Um den Telefonbetrieb zu aktivieren, gehen Sie wie folgt vor: Einstellen auf Telefonbetrieb Ändern Sie Fax-Parameter Nr. 17 (EMPFANGSMODUS) auf 1: Tel.(siehe Seite 36)
Empfangen von Dokumenten TEL/FAX-Betrieb (aktive Faxweiche) In dieser Betriebsart kann das Gerät automatisch zwischen dem Empfang von Faxdokumenten und der Signalisierung eines Anrufes umschalten. Einstellen auf TEL/FAX-Betrieb Ändern Sie Fax-Parameter Nr. 17 (EMPFANGSMODUS) auf 3: TEL/FAX. (siehe Seite 36) Funktionsweise und Bedienung im TEL/FAX-Betrieb Wenn ein Faxgerät anruft: Ihr Gerät nimmt zunächst jeden Anruf entgegen und "horcht", ob es sich hierbei um einen Anrufer oder um ein...
Empfangen von Dokumenten FAX-Betrieb In dieser Betriebsart nimmt das UF-5100/6100 grundsätzlich alle Anrufe als reines Faxgerät entgegen. Einstellen auf FAX-Betrieb Ändern Sie Fax-Parameter Nr. 17 (EMPFANGSMODUS) auf 2: FAX. (siehe Seite 36) Funktionsweise und Bedienung im FAX-Betrieb Sobald ein Fax eingeht, wird es automatisch entgegengenommen.
Empfangen von Dokumenten TAM/FAX-Betrieb (passive Faxweiche) Sie können das Faxgerät UF-5100/6100 zusammen mit einem automatischen Anrufbeantworter an denselben Telefonanschluß schalten und betreiben. Damit wird Ihr Telefonanschluß besonders effizient genutzt. Bedienungshinweise zum Anrufbeantworter entnehmen Sie bitte das der dazu gehörenden Bedienungsanleitung.
Empfangen von Dokumenten TAM/FAX-Betrieb (passive Faxweiche) Einstellen auf TAM/FAX-Betrieb Ändern Sie Fax-Parameter Nr. 17 (EMPFANGSMODUS) auf 4: TAM/FAX. (siehe Seite 36) Funktionsweise und Bedienung im TAM/FAX-Betrieb Wenn ein Faxgerät anruft: Alle eingehenden Anrufe werden entweder von Ihrem Anrufbeantworter oder am externen Telefon angenommen.
Seiten immer verkleinert und somit dem Empfangspapier angepaßt werden. Dokumente mit Überlänge (z.B. Ausdrucke auf Endlospapier), werden prinzipiell auf mehrere Seiten verteilt ausgedruckt. Um allen Anforderungen gerecht zu werden, verfügt das UF-5100/6100 über zwei Verkleinerungsverfahren. Diese werden nachstehend erläutert. 1. Automatische Verkleinerung Jede Seite eines empfangenen Dokumentes wird erst gespeichert.
Empfangen von Dokumenten Empfang von Seiten mit Überlänge Beim Empfang von Dokumenten mit Überlänge (über 39% länger, als das verwendete Empfangspapier), wird jedes dieser Dokumente auf mehreren Seiten (Folgeseiten) ausgedruckt. Um Ihnen das Zusammenfügen dieser Folgeseiten zu erleichtern, erfolgt der Ausdruck mit einer Überlappung von 10 mm (siehe Abbildung).
Dokumentenspeicher. Sortierter Empfang Konstruktionsbedingt druckt das UF-5100/6100 empfangene Seiten zwar immer in der Reihenfolge des Empfangs, jedoch mit der Schriftseite nach oben aus. Um die Ausgabereihenfolge für den Bediener richtig zu stellen, verfügt das Gerät über die Funktion SORTIERTER EMPFANG. In dieser Betriebsart empfängt das Gerät zunächst alle Seiten in den Speicher, um sie dann in umgekehrter Reihenfolge ablagegerecht...
Kopieren Ihr Gerät verfügt über eine Kopierfunktion, mit der Sie eine oder mehrere Kopien eines Dokumentes anfertigen können. Station(en) eingeben <START> drücken Legen Sie Ihr(e) Dokument(e) mit der Schrift nach unten ein. KOPIE KOPIENMENGE=1 Geben Sie die Anzahl der Kopien ein. KOPIE KOPIENMENGE=10 Beispiel:...
Rufnummer die - Taste. EINGABE (Bis zu 12 Rufnummern) • Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die - Taste EINGABE <01>PANASONIC (Einzelheiten siehe Seite 48 bis 50.) 5551234 Beispiel: * EINLESEN * NR.002 SEITEN=001 * EINLESEN * BEENDET Das Dokument wird in den Speicher GESAMTSEITEN=005 30% eingelesen.
- Taste. EINGABE (Bis zu 12 Rufnummern) • Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die - Taste EINGABE <01>PANASONIC (Einzelheiten siehe Seite 48 bis 50.) 5551234 Beispiel: * EINLESEN * NR.001 HINWEIS 1. Wenn Ihnen bei der Eingabe ein Fehler unterläuft, drücken Sie und geben die LÖSCHEN...
Abruf (Polling) Allgemeine Beschreibung Mit dieser Funktion können Sie Dokumente, die bei der Gegenstelle für Sie bereitgelegt wurden, abrufen. Die Kosten für die Übertragung tragen hierbei Sie als Empfänger. Der Abruf kann mit und ohne Passwortschutz erfolgen. Sprechen Sie daher mit der Gegenstation, ob die für Sie bestimmten Dokumente bereitgelegt wurden und ob ein Abrufpasswort erwartet wird.
Abruf (Polling) Abruf bei Gegenstationen (Abruf empfangen) Mit dem UF-5100/6100 können Sie bei einer einzelnen oder mehreren Stationen Dokumente abrufen. Sind die abzurufenden Dokumente passwortgeschützt, muß bei allen Stationen dasselbe Abrufpasswort eingestellt sein. (siehe Seite 74) ABRUF NR.=❚ 1:EMPFANGEN 2:SENDEN...
Sendeabruf (Polled) Sendeabruf am eigenen Gerät vorbereiten Damit ein anderer Teilnehmer Dokumente aus Ihrem Faxgerät abrufen kann, müssen Sie diese Dokumente zunächst in den Speicher eingelesen werden. Um die Dokumente vor unbefugtem Zugriff zu schützen, können Sie ein Abrufpasswort eingeben. Nachdem die Dokumente erfolgreich abgerufen wurde, werden sie automatisch aus dem Speicher gelöscht.
Einrichten von Programmtasten Allgemeine Beschreibung Das UF-5100/6100 ist mit vier Programmtasten (P1 - P4) ausgestattet. Diese Tasten können verwendet werden, um z.B. auf Knopfdruck eine feste Gruppe von Teilnehmern zu erreichen bzw. abzurufen, oder um täglich timergesteuerte Übertragungen, Rundsendungen, Abrufe oder Mehrfachabrufe zu starten.
2 3 3 0 EINGABE Geben Sie die die Rufnummer(n) der Gegenstation(en) ein. Folgende Wahlarten stehen zur Verfügung: • Zielwahl • Kurzwahl • Suchlaufwahl, drücken Sie nach jeder ausgewählten <01>PANASONIC 5551234 Station die - Taste EINGABE (Einzelheiten siehe Seite 48 bis 50.) Beispiel: PROGRAMM[P ] Bitte wählen Sie...
Folgende Wahlarten stehen zur Verfügung: • Zielwahl • Kurzwahl • Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die - Taste EINGABE <01>PANASONIC (Einzelheiten siehe Seite 48 bis 50.) 5551234 Beispiel: PROGRAMM[P ] Bitte wählen Sie Um nach diesem Schema weitere Programmtasten zu programmieren, wiederholen Sie die Prozeduren ab Schritt 3.
1 1 1 1 EINGABE Wenn Sie ein dauerhaftes Passwort eingegeben haben, können Sie es jetzt überschreiben oder bestätigen. Geben Sie die die Rufnummer(n) der Gegenstation(en) <01>PANASONIC ein. Folgende Wahlarten stehen zur Verfügung: 5551234 • Zielwahl • Kurzwahl • Suchlaufwahl, drücken Sie nach jeder ausgewählten...
Einrichten von Programmtasten Verwendung als zusätzliche Zielwahltaste So programmieren Sie eine Programmtaste als Zielwahltaste PROGRAMM (1-4) ∨∧ Nr. eingeben oder PROGRAMM[P ] Bitte wählen Sie Beispiel: PROGRAMM[P1] NAME Namen eingeben Geben Sie über die Zeichentasten (siehe Seite 12) einen [P1] PROG.A Namen ein (max.
Einrichten von Programmtasten Ändern und Löschen von Programmtasten Zum Einrichten von Programmtasten lesen Sie bitte Seiten 77-81. Dieser Abschnitt beschreibt, wie Sie Programmtasten ändern oder löschen können. Folgende Eigenschaften können Sie ändern: • Startzeit und Stationen beim timergesteuerten Senden • Stationen beim normalen Abruf •...
Speicherverwaltung (Datei-Modus) Allgemeine Beschreibung Dank des eingebauten Dokumentenspeichers ist das UF-5100/6100 in der Lage, mehrere Vorgänge zur gleichen Zeit zu verwalten: Speicherübertragungen an eine oder mehrere Stationen, zeitversetzte Übertragungen, einen Sendeabruf (Abruf-Mailbox), ersatzweise oder Speicherempfänge sowie Systemausdrucke wie Journale Kommunikationsberichte und Listen.
0 0 1 TIMER ÜBERTR. STARTZEIT 22:30 (Siehe Hinweis 2) Geben Sie die neue Startzeit ein. TIMER ÜBERTR. STARTZEIT 06:00 Beispiel: (6:00) 0 6 0 0 (Wenn die Startzeit nicht geändert werden soll, gehen Sie gleich zu Schritt 6 weiter.) <01>PANASONIC 5551234...
Seite 86
Speicherverwaltung (Datei-Modus) Ändern von Startzeit oder Zielstation für eine Datei Station(en) eingeben Zum Löschen von Stationen drücken Sie oder <START> drücken die gewünschte Station angezeigt wird. Drücken Sie dann die Taste LÖSCHEN oder Geben Sie die Station ein, die Sie hinzufügen möchten. 1 STATIONSEINGABE Rufnummer o.
Speicherverwaltung (Datei-Modus) Löschen einer Datei Um eine Datei aus dem Speicher zu löschen, verfahren Sie wie folgt: DATEI-MODUS (1-6) ∨∧ Nr. eingeben oder ∨∧ Datei eingeben o. DATEI-NR.=❚❚❚ ∨∧ Datei eingeben o. Geben Sie die Dateinummer ein oder blättern Sie mit DATEI-NR.=001 oder , bis die gesuchte Datei angezeigt wind.
Speicherverwaltung (Datei-Modus) Ausdrucken einer Datei Um eine gespeicherte Datei zu drucken, verfahren Sie wie folgt: DATEI-MODUS (1-6) ∨∧ Nr. eingeben oder ∨∧ Datei eingeben o. DATEI-NR.=❚❚❚ ∨∧ Datei eingeben o. Geben Sie die Dateinummer ein oder blättern Sie mit DATEI-NR.=001 oder , bis die gesuchte Datei angezeigt wird.
Speicherverwaltung (Datei-Modus) Hinzufügen von Dokumenten in eine bestehende Datei Um einer bestehenden Datei weitere Dokumente hinzuzufügen (Dokumente nachlegen), verfahren Sie wie folgt: Station(en) eingeben <START> drücken Legen Sie Ihr(e) Dokument(e) mit der Schrift nach unten ein. DATEI-MODUS (1-6) ∨∧ Nr. eingeben oder ∨∧...
DATEI-NR.=001 oder , bis die gesuchte Datei angezeigt wird. Beispiel: 0 0 1 * EINLESEN * NR.001 <01>PANASONIC * ANWAHL * NR.001 PANASONIC Die Datei wird jetzt reaktiviert und das Gerät beginnt erneut mit der Anwahl. HINWEIS 1. Um die Zielrufnummer(n) in einer Datei zu ändern, lesen Sie bitte auf den Seiten 83 und 85...
Sperrcode Allgemeine Beschreibung MIt HIlfe des Fax-Sperrcodes können Sie das UF-5100/6100 gegen unbefugte Benutzung sperren. Sobald Sie eine Übertragung vorbereitet oder Einstellungen vorgenommen haben, erscheint in der Display- Grundstellung immer die Abfrage nach dem Fax-Sperrcode. Das Gerät läßt sich daraufhin nur bedienen, wenn zuvor der vierstellige Sperrcode eingegeben wurde.
Sperrcode Freigeben der Bedienung bei eingestelltem Fax-Sperrcode Geben Sie den vierstelligen Sperrcode ein.. DD-MMM-YYYY 15:00 SPERRCODE=❚ Beispiel: 1 2 3 4 DD-MMM-YYYY 15:00 SPERRCODE=**** DD-MMM-YYYY 15:00 Jetzt können Sie das Gerät wie gewohnt bedienen. Freigeben der Fax-Parametereinstellungen bei eingestelltem Fax-Sperrcode Das Gerät kann nur die Funktion der Einstellung und des Ausdrucks der Fax-Parameter beschränken.
Speicherempfang Allgemeine Beschreibung Diese Funktion schützt empfangene Dokumente vor den Augen Unbefugter. Sämtliche empfangenen Seiten verbleiben im Speicher und werden nur gegen Vorgabe eines Passwortes ausgedruckt. Die Eingabe des Passwortes erfolgt unter Fax-Parameter Nr. 37; das Ein- und Ausschalten dieser Funktion bzw.
Speicherempfang Ausdrucken empfangener Seiten nach Speicherempfang Werden bei eingeschaltetem Speicherempfang Dokumente empfangen, erscheint die folgende Meldung im Display: MELDUNG IM SPEICHER! <SPEICHEREMPFANG> Um die Dokumente auszudrucken, gehen Sie wie folgt vor: AUSWAHL-MODUS (1-9) ∨∧ Nr. eingeben oder SPEICHEREMPF.=Ein 1:Aus 2:Ein 3:Druck SPEICHEREMPF.=Druck 1:Aus 2:Ein 3:Druck Passwort eingeben:...
Fax-Deckblatt Allgemeine Beschreibung Das UF-5100/6100 bietet die Möglichkeit, automatisch vor den eingelesenen Dokumenten ein Fax- Deckblatt einzufügen. Dieses Fax-Deckblatt enthält Ihren Namen (LOGO), den Namen der Gegenstation (ausdem Ziel-/Kurzwahlspeicher)und die Anzahl der zu übertragenen Folgeseiten. Ihre Dokumente: Ausdruck beim Empfänger: Kopfzeile S.1...
Seite 96
Muster eines Fax-Deckblattes ***** FAX-DECKBLATT ***** DD-MMM-YYYY 15:00 Nachricht an : HANNOVER Nachricht von : PANASONIC 201 555 1212 Seiten: folgen diesem FAX-Deckblatt Erläuterung zur Dateiliste (1) Startzeit der Übertragung. (2) Der Name, der unter der betreffenden Zielwahltaste oder Kurzwahlnummer gespeichert wurde.
PIN-Code-Zugang Allgemeine Beschreibung Falls Ihre TK-Anlage für die Belegung einer Amtsleitung einen PIN-Code (PIN = Personal Identification Number) benötigt, können Sie das Gerät so einrichten, dass Sie vor dem Wählen zur Eingabe eines PIN- Codes aufgefordert werden. Sowohl der Präfix-, als auch der Suffix-Code werden zusammen mit der Fax- Rufnummer mitgewählt, sie erscheinen aber später weder im Kommunikationsbericht noch im Journal.
EINGABE (Bis zu 12 Rufnummern) • Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die - Taste EINGABE (Einzelheiten siehe Seite 48 bis 50.) <01>PANASONIC Beispiel: 5551234 [010]PANAFAX 5553456 Wenn Sie die Anzahl der eingegebenen Stationen 2 STATIONSEINGABE Rufnummer o. <START>...
54 FAXWEITERLEITUNG 2:Gültig 54 FAXWEITERLEITUNG STATIONSEINGABE Wählen Sie die Station aus dem Ziel- oder <01>PANASONIC Kurzwahlspeicher aus, zu der alle eingehenden 5551234 Dokumente weitergeleitet werden sollen. Beispiel: 1. Wenn Sie die Funktion Fax-Weiterleitung eingestellt haben, ist die Zielwahl- oder Kurzwahl- HINWEIS Rufnummer für die Editierung gesperrt.
Mit Hilfe des Selektiven Empfangs können Sie sich vor unerwünschten Zusendungen (z.B. Werbesendungen) schützen. Bei jedem eingehenden Anruf vergleicht das UF-5100/6100 die letzten vier Ziffern der Absenderkennung des Anrufers mit den Rufnummern, die im Ziel- und Kurzwahlverzeichnis gespeichert sind. Wird hier keine Übereinstimmung gefunden, wird die Verbindung abgebrochen, d.h.
Passwortkommunikation Eingabe des Sendepasswortes Zur Eingabe des Sendepasswortes und des dazugehörigen Parameters verfahren Sie wie folgt: EINGABEN (1-8) ∨∧ Nr. eingeben oder FAX-PARAMETER(01-99) NR.=❚ 43 PASSWORT-ÜBERTR. ❚❚❚❚ Geben Sie ein vierstelliges Sendepasswort ein. 43 PASSWORT-ÜBERTR. 1:Aus 1234 Beispiel: drücken. EINGABE 1 2 3 4 43 PASSWORT-ÜBERTR.
Passwortkommunikation Eingabe des Empfangspasswortes Zur Eingabe des Empfangspasswortes und des dazugehörigen Parameters verfahren Sie wie folgt: EINGABEN (1-8) ∨∧ Nr. eingeben oder FAX-PARAMETER(01-99) NR.=❚ 44 PASSWORT-EMPFANG ❚❚❚❚ Geben Sie ein vierstelliges Empfangspasswort ein. 44 PASSWORT-EMPFANG 1:Aus 1234 Beispiel: drücken. 1 2 3 4 EINGABE 44 PASSWORT-EMPFANG 1:Aus...
• Direkte Wahl, drücken Sie nach jeder eingegebenen Rufnummer die - Taste. EINGABE (Bis zu 12 Rufnummern) • Suchlaufwahl, drücken Sie nach jeder ausgewählten Station die - Taste EINGABE (nähere Informationen finden Sie auf den Seiten 48 <01>PANASONIC bis 50). 5551234 Beispiel:...
Passwortkommunikation Senden mit Passwort Wenn Ihr Sendepasswort mit dem Sendepasswort der Gegenstation identisch ist, beginnt das Gerät mit dem Senden des Dokumentes. Nach Abschluss der Übertragung wird diese Funktion wieder in ihre Ausgangsstellung (“AUS” oder “EIN”) zurückgesetzt. Empfang mit Passwort Wenn Sie diese Funktion unter Fax-Parameter Nr.
Person und nur gegen Vorgabe eines Codewortes ausgedruckt werden können. Vertrauliche Mailbox Das UF-5100/6100 kann bis zu 10 vertrauliche Dateien mit unterschiedlichen Codewörtern zwischenspeichern. Diese Dateien können nur gegen Vorgabe des entsprechenden Codewortes ausgedruckt oder von Ferne abgerufen werden.
Beispiel: 2 2 3 3 STATIONSEINGABE <START> drücken Wählen Sie die Rufnummer mit einem der folgenden Verfahren: • Zielwahl • Kurzwahl • Manuelle Wahl • Suchlauf <01>PANASONIC Beispiel: 5551234 Informieren Sie den Empfänger und teilen Sie ihm das Codewort mit.
Wählen Sie die Rufnummer mit einem der folgenden Verfahren: • Zielwahl • Kurzwahl • Manuelle Wahl • Suchlauf <01>PANASONIC 5551234 Beispiel: 1. In der Regel wird die vertrauliche Datei, nachdem Sie sie abgerufen haben, automatisch aus HINWEIS der Mailbox gelöscht.
Vertrauliche Mailbox Ablegen eines vertraulichen Dokumentes in der Mailbox Ihres Gerätes Um ein Dokument in einer vertraulichen Mailbox Ihres Gerätes zu speichern, folgen Sie der nachfolgenden Anleitung. Sobald das Dokument dort abgelegt ist, kann es von einem anderen Gerät abgerufen werden. Station(en) eingeben <START>...
Vertrauliche Mailbox Ausdrucken eines vertraulichen Dokumentes aus der Mailbox Ihres Gerätes Wenn Sie darüber informiert werden, daß in der Mailbox Ihres Gerätes eine vertrauliche Nachricht für Sie eingegangen ist (vertraulicher Bericht, Meldung im Display), können Sie diese wie folgt ausdrucken: VERTRAUL.
Vertrauliche Mailbox Löschen eines vertraulichen Dokumentes aus der Mailbox Ihres Gerätes Um immer ausreichend Speicherplatz im Dokumentenspeicher zu haben, sollten Sie regelmäßig den Inhalt der Dateiliste prüfen (siehe Seite 83) und alte Dateien entsprechend löschen. Vertrauliche Dateien werden hierbei nicht über den Datei-Modus, sondern gesondert behandelt. Sie können einzeln, unter Vorgabe des entsprechenden Codewortes, oder insgesamt gelöscht werden.
• Durch Eingabe der Sub-Adresse bei Direkter Wahl Verwenden von Weiterleitungsfunktionen Wenn Sie die Automatische Gezielte Weiterleitung an eine Kombination mit LAN (lokales Netzwerk), PSTN (öffentlich geschaltetes Telefonnetzwerk) oder TK-Anlagen-Erweiterung mit Panasonic Internet-Fax taugliche Modelle individuell anpassen. HINWEIS 1. UF-788 mit eingebauter PC-Schnittstelle und aktualisierter Firmware.
Sub-Adresse eingegeben werden. Beispiel:Rufnummer= 5551234, Sub-Adr.= 2762 Geben Sie ein: 5 5 5 1 2 3 4 SUB-ADRESSE 2 7 6 2 <01> PANASONIC❚ 5551234s2762 Fahren sie jetzt mit der Eingabe des Stationsnamens fort. (siehe Seite 30) Beispiel: PANASONIC HINWEIS trennt die Sub-Adresse von der Telefonnummer und wird durch ein "s"...
Verfahren Sie, wie bei der normalen Anwahl. Station(en) eingeben <START> drücken Legen Sie Ihr(e) Dokument(e) mit der Schrift nach unten ein. Beispiel: <01>PANASONIC 5551234s2762 * EINLESEN * NR.001 SEITEN=001 Nachdem die Dokumente in den Speicher eingelesen wurden, wählt das Gerät die Gegenstation an und überträgt die Dokumente.
Drucken von Berichten und Listen Berichte und Listen Allgemeine Beschreibung Damit Sie einen Nachweis für gesendete und empfangene Dokumente und deren Anzahl haben, kann Ihnen das Gerät folgende Journale und Listen ausdrucken: Sende- und Empfangsjournal, Einzelsendebericht, Kommunikationsbericht, Zielwahl-, Kurzwahl- und Adreßbuchlisten, Programmliste, Fax-Parameterliste, Stationsverzeichnis und Dateiliste.
Berichte und Listen Journal und Einzelsendebericht Der Einzelsendebericht dokumentiert die Daten des jeweils letzten Übertragungsvorganges. AUSDRUCKE (1-7) ∨∧ Nr. eingeben oder 6:EINZELSENDEBERICHT <EINGABE> drücken * AUSDRUCK * EINZELSENDEBERICHT...
Seite 119
Berichte und Listen Journal und Einzelsendebericht Erläuterung zu den Ausdrucken (1) Datum des Ausdruckes (2) Uhrzeit des Ausdruckes (3) Übertragungsnummer (4) Übertragungsergebnis "OK" zeigt an, daß die Übertragung erfolgreich war. "BES." zeigt an, daß die Übertragung abgebrochen wurde, weil die Gegenstelle besetzt war.
Seite 121
Berichte und Listen Kommunikationsbericht Erläuterung zum Kommunikationsbericht (1) Art der Übertragung (2) Startzeit der Übertragung (3) Ende der Übertragung (4) Datei-Nr. 001 bis 255, für jeden Vorgang wie Senden, Empfang, Journal drucken, usw. legt das Gerät eine eigene Datei an, die Reihenfolge muß daher nicht zusammenhängend sein.
Berichte und Listen Zielwahl-, Kurzwahllisten und das Telefonbuch Das UF-5100/6100 stellt Ihnen eine Ziel-/ Kurzwahlliste und zusätzlich das Telefonbuch an. Das Telefonbuch zeigt alle Einträge in alphabetischer Reihenfolge. Um diese Listen auszudrucken, verfahren Sie wie folgt: AUSDRUCKE (1-7) ∨∧ Nr. eingeben oder 2:ZIEL-/KURZW.-LISTE...
3:Dunkler) * 02 AUFLÖSUNG (1:Standard 2:Fein 3:Hoch 4:Halbtöne(Fein) 5:Halbtöne(Hoch)) GESAMTSPEICHER (8MB) (6) -PANASONIC ************************************ -ZENTRALE HH - ***** - 201 555 1212- ********* Erläuterung zur Fax-Parameterliste (1) Parameternummer Beschreibung (HOME) bedeutet Grundeinstellung (3) Art der Übertragung (4) Aktuelle Einstellung : "(----)" heißt, daß kein Code oder Passwort festgelegt worden ist. Ist ein Code oder ein Passwort festgelegt, dann erscheint dieser bzw.
Berichte und Listen Toner-Bestellformular Zum Ausdrucken eines Bestellformulars drücken Sie: 1:REINIGUNGSZYKL.? 3:DRUCK AUFTRFORM? * AUSDRUCK * TONERFORMULAR Beispiel eines Bestellformulars ******************************************* > BESTELLFORMULAR FÜR TONERKARTUSCHEN < ******************************************* **** Der Toner in Ihrem Faxgerät geht zur Neige! **** Um eine neue Kartusche zu bestellen, wenden Sie sich bitte an: telefonisch: per Fax: Vielen Dank für Ihre Bestellung.
Störungsbeseitigung Störungsbeseitigung Falls eines der folgenden Probleme auftritt Betriebsart Störung Ursache / Maßnahme Seite Störungen beim Senden Dokument wird nicht 1. Prüfen, ob sich am Dokument keine Heft- oder eingezogen/mehrere Büroklammern befinden und daß die Dokumente nicht Blätter werden fettig oder gerissen sind. gleichzeitig eingezogen 2.
Seite 129
Störungsbeseitigung Betriebsart Störung Ursache / Maßnahme Seite Probleme mit der Vertikale Streifen auf Journalausdruck (FUNKTION-6-1-1) abrufen, um zu klären, Druckqualität empfangenen ob das Problem beim eigenen Gerät liegt. Dokumenten Falls Ausdruck in Ordnung, Gegenstation verständigen - die Schwierigkeit muß bei deren Gerät liegen. Falls Ausdruck nicht in Ordnung, Tonerkartusche austauschen.
Seite 130
Störungsbeseitigung Betriebsart Störung Ursache / Maßnahme Seite Fehlfunktion beim Der Anrufbeantworter Diese Funktion des Anrufbeantworters kann nicht verwendet Betrieb mit einem läßt sich nicht von werden, weil sich das Faxgerät im TAM/FAX-Betrieb Anrufbeantworter Ferne einschalten. spätestens mit dem fünften Rufsignal selbst einschaltet. Das Faxgerät startet Anrufbeantworter mit "Nur Ansage"...
Seite 131
Störungsbeseitigung Betriebsart Störung Ursache / Maßnahme Seite Probleme im Wenn der Erhöhen Sie am Anrufbeantworter die Einstellung des TAM/FAX-Betrieb Anrufbeantworter Rufsignalzählers (Anzahl der Rufsignale, bevor sich der aktiviert ist, schaltet Anrufbeantworter einschaltet). sich das Faxgerät nicht ein.
Störungsbeseitigung Fehlermeldungen Bei Störungen werden im Display Fehlercodes angezeigt, die Ihnen bei der Lösung des Problems helfen werden: Code Bedeutung Abhilfe Seite Papierstau des Empfangspapiers bei Zuführung aus Entfernen Sie das gestaute Papier. der 1. Papierkassette. Papierstau des Empfangspapiers bei Zuführung aus Entfernen Sie das gestaute Papier.
Seite 133
Störungsbeseitigung Fehlermeldungen Code Bedeutung Abhilfe Seite Falsches Abrufpasswort. Abrufpasswort prüfen. Fehler beim Abruf. Passwort prüfen. 416/417 Empfangsdaten enthalten zu viele Fehler. Gegenstation fragen/informieren. 418/419 420/421 Gerät schaltet auf Empfang, erhält jedoch keine Daten 1. Gegenstation hat sich verwählt. von der Gegenstation. 2.
Seite 134
1. Sollte ein Fehlercode weiterhin angezeigt werden, obwohl Sie die vorgeschlagene Maßnahme HINWEIS zur Fehlerbeseitigung getroffen haben, wenden Sie sich bitte an Ihren Panasonic- Fachhändler. Fragen Sie ihn auch dann, wenn Fehlercodes angezeigt werden, die in dieser List nicht aufgeführt sind.
Störungsbeseitigung Stau des Empfangspapiers beseitigen Falls sich das Empfangspapier im Gerät gestaut hat, wird im Display der Fehlercode 001, 002, 007 oder 008 angezeigt. Gehen Sie bei der Beseitigung des Papierstaus folgendermaßen vor: Beseitigen von Papierstaus, Fehlercode 001, 002 oder 008 (1) Heben Sie die Papierkassette leicht an und ziehen Sie sie aus dem Gerät heraus.
Störungsbeseitigung Dokumentenstau beseitigen Falls sich ein Dokument im ADF gestaut hat, erscheint im Display der Fehlercode 030 oder 031. So beseitigen Sie den Papierstau (1) Öffnen Sie das Bedienfeld. (2) Entfernen Sie das gestaute Dokument.
Störungsbeseitigung Reinigen der Dokumentenabtastung Wenn sich eine Gegenstation darüber beklagt, daß die von Ihnen gesendeten Seiten schwarze Streifen aufweisen, überprüfen Sie bitte den Abtastbereich Ihres Gerätes, indem Sie eine Testkopie anfertigen. Weist auch diese Kopie die gemeldeten Streifen auf, ist vermutlich der Abtastbereich Ihres Geräte verschmutzt.
Störungsbeseitigung Reinigen der Heizwalzen Zeigen sich auf der Rückseite empfangener Dokumente Tonerspuren, sind vermutlich die Heizwalzen im Gerät verschmutzt. Zum Reinigen der Heizwalzen gehen Sie bitte wie folgt vor: 1:REINIGUNGSZYKL.? 3:DRUCK AUFTRFORM? * AUSDRUCK * REINIGUNGSBLÄTTER Das Gerät druckt drei Reinigungsblätter aus und schaltet anschließend wieder auf Bereitschaft zurück.
Störungsbeseitigung Einstellen des Dokumenteneinzuges Wenn häufig Störungen beim Dokumenteneinzug auftreten, kann der Einzug nachgestellt werden. So stellen Sie den Dokumenteneinzug ein: Heben Sie den blauen Andruckregler leicht an und schieben Sie ihn in die gewünschte Position. Position Zustand Zur Verhinderung von Fehleinzügen Standardposition Zur Verhinderung von Mehrfacheinzügen...
Bedienfeld (1) Nehmen Sie den Stempel nach oben heraus. (2) Entfernen Sie den Stempelkopf und tauschen Sie ihn gegen einen neuen aus. 1. Einen neuen Stempel können Sie bei Ihrem Panasonic-Fachhändler beziehen. Die HINWEIS Bestellnummer finden Sie auf Seite 145.
Störungsbeseitigung Überprüfen des Telefonanschlusses Wenn Sie weder senden noch empfangen können und nach dem Drücken der MONITOR-Taste kein Wählton im Lautsprecher ertönt, überprüfen Sie bitte den Telefonanschluß mit einem externen Telefon: Ziehen Sie den Telefonstecker aus der Telefonanschlußdose. Stecken Sie ein herkömmliches Telefon in den mittleren, F-codierten Steckplatz der TAE- Dose ein.
Anhang Technische Daten Kompatibilität ITU-T Gruppe 3 Kodierung MH, MR, MMR (Entspricht den ITU-T-Empfehlungen) Modemtyp ITU-T V.34, V.17, V.29, V.27 ter und V.21 Modemgeschwindigkeit 33600 - 2400 bps Dokumentenformat Max. : 257 x 2000 mm (mit manueller Unterstützung des Benutzers) Min.
Seite 143
Technische Daten Druckränder (Siehe Hinweis 1) 4 mm 4 mm 4 mm 4 mm Papiervorrat ca. 250 Blatt (bei 75 g/m Kurzwahl/Zielwahl 132 Speicherplätze (einschl. 28 Zielwahltasten und 4 Programmtasten) Speicherkapazität pro Platz: Max. 36 Ziffern je Rufnummer (einschließlich Pausen und Leerschritte) und 15 Zeichen je Stationsnamen Dokumentenspeicher 480 Seiten...
Spezifikationen für das Empfangspapier Heutzutage werden auf dem Markt die unterschiedlichsten Markenpapiere angeboten. Normalerweise sollten Sie mit jedem normalen Papier ausgezeichnete Druckergebnisse erzielen können, auch herkömmliches Kopierpapier ist weitestgehend geeignet. Bevor Sie sich auf eine Papiersorte festlegen, sollten Sie diese hinreichend testen. Vielfach ist gar nicht die Papierqualität entscheidend, sondern die Art der Papierlagerung.
Verbrauchsmaterial Bitte wenden Sie sich bei der Bestellung an Ihren Panasonic-Fachhändler. A. Sonderzubehör: Bestell-Nr. Abbildung Beschreibung Papierkassette für 250 Blatt Letter/Legal/A4 mit eigenem UE-409070 Antrieb (fur nur UF-6100) Verbrauchsmaterial: Bestellnummer Abbildung Beschreibung DZHT000004 Bestätigungsstempel UG-3350 Tonerkartusche...
Sollten Sie ein Exemplar der originalen Konformitätserklärung unserer Produkte, gemäß Richtlinie 1999/5/ EG, benötigen, kontaktieren Sie bitte unsere Internetadresse: http://www.doc.panasonic.de Netzkompatibilität: Das Produkt, Modell UF-5100/6100-** (** steht für die Länderkennungen wie in der Tabelle unten) wurde für die öffentlichen Fernsprechnetze des jeweiligen Landes konzipiert. Land...
Seite 147
Sicherung ersetzt wurde. Wenn Sie die Sicherungsabdeckung verlieren, darf der Stecker erst dann wieder verwendet werden, wenn eine Ersatzabdeckung vorhanden ist. Eine Ersatz- Sicherungsabdeckung erhalten Sie bei Ihrem Panasonic Händler. FALLS DER ANGEGOSSENE STECKER FÜR DIE VORHANDENE NETZSTECKDOSE IN IHREM BÜRO NICHT GEEIGNET IST, MUSS DIE SICHERUNG ENTFERNT UND DER STECKER VOM KABEL ABGESCHNITTEN UND SICHER ENTSORGT WERDEN.
Seite 148
Unterschiedliche Eigenschaften des Gerätes der Gegenstelle und/oder Schwankungen in der Leitung können bedeuten, dass keine Hochgeschwindigkeitsübertragung möglich ist, für die dieses Gerät ausgelegt ist. Sollte diese Situation auftreten, übernimmt weder die Telecom noch Panasonic Neuseeland dafür die Verantwortung. WICHTIGER HINWEIS Bei Stromausfall kann dieses Gerät keine Anrufe entgegennehmen.
Die Station in einem Relaisnetz, die das Dokument letztendlich empfangen soll. Energiespar-Modus Um die Leistungaufnahme das Gerätes im Bereitschaftszustand zu reduzieren, verfügt das UF-5100/6100 über einen Energiespar-Timer. Nach Ablauf des voreingestellten Zeitraumes werden alle Verbraucher im Gerät abgeschaltet. Ab Werk ist dieser Timer auf drei Minuten eingestellt.
Seite 150
Netzwerkpasswort Ein vierstelliges Passwort, das einer Netzwerkadresse zugeordnet ist und unbefugte Stationen am Zugriff auf eine Relaisstation hindert. Panasonic-Superglättung Ein elektronisches Verfahren zur Bildverbesserung, das von Panasonic entwickelt worden ist. Postnetz Das Telefonnetz (Amtsleitung) der TELEKOM, an das Ihr Gerät zur Datenübertragung...
Seite 151
Wörterbuch Programmtasten Tasten, die beispielsweise zwecks Abruf oder Übertragung mit einer Reihe von Stationen belegt werden können. Protokoll Als Protokoll werden die festgelegten Regeln bezeichnet, nach denen die Stationen an den Endpunkten einer Telekommunikationsverbindung miteinander kommunizieren und sich "verständigen". Damit das gelingt, müssen beide Stationen dieselben Regeln kennen und befolgen.
ITU-T-Standardtestblatt Nr. 1 Sämtliche Angaben zu Speicher und Druckkapazitäten, Übertragungs- und Druckgeschwindigkeiten beziehen sich auf das ITU-T-Standardtestblatt Nr. 1 in Standardauflösung (Abb. ist nicht maßstabsgetreu)
Seite 156
