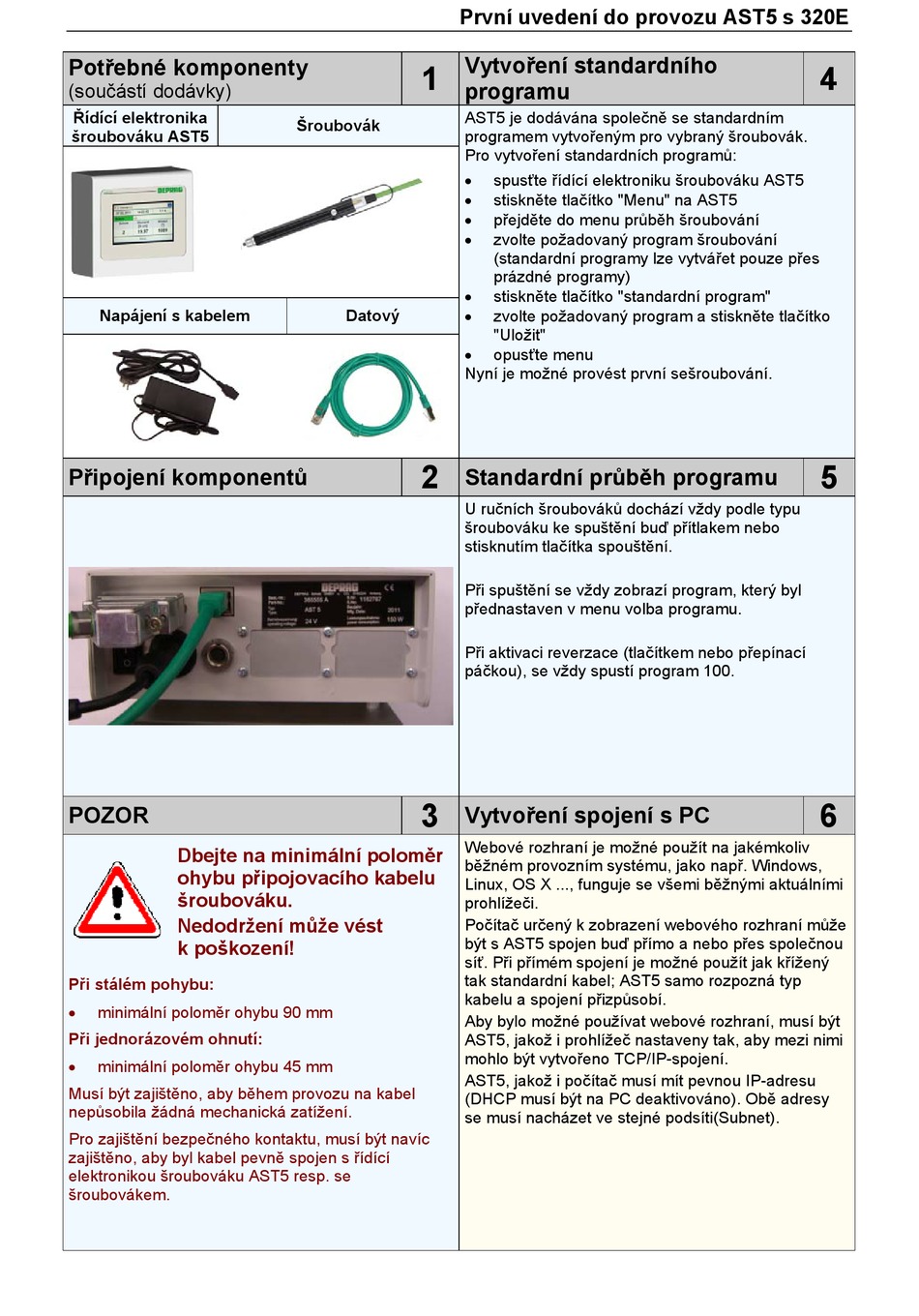

Potřebné komponenty
(součástí dodávky)
Řídící elektronika
šroubováku AST5
Napájení s kabelem
Připojení komponentů
POZOR
Dbejte na minimální poloměr
ohybu připojovacího kabelu
šroubováku.
Nedodržení může vést
k poškození!
Při stálém pohybu:
minimální poloměr ohybu 90 mm
Při jednorázovém ohnutí:
minimální poloměr ohybu 45 mm
Musí být zajištěno, aby během provozu na kabel
nepůsobila žádná mechanická zatížení.
Pro zajištění bezpečného kontaktu, musí být navíc
zajištěno, aby byl kabel pevně spojen s řídící
elektronikou šroubováku AST5 resp. se
šroubovákem.
První uvedení do provozu AST5 s 320E
Vytvoření standardního
1
programu
AST5 je dodávána společně se standardním
Šroubovák
programem vytvořeným pro vybraný šroubovák.
Pro vytvoření standardních programů:
Datový
Nyní je možné provést první sešroubování.
2
Standardní průběh programu
U ručních šroubováků dochází vždy podle typu
šroubováku ke spuštění buď přítlakem nebo
stisknutím tlačítka spouštění.
Při spuštění se vždy zobrazí program, který byl
přednastaven v menu volba programu.
Při aktivaci reverzace (tlačítkem nebo přepínací
páčkou), se vždy spustí program 100.
3
Vytvoření spojení s PC
Webové rozhraní je možné použít na jakémkoliv
běžném provozním systému, jako např. Windows,
Linux, OS X ..., funguje se všemi běžnými aktuálními
prohlížeči.
Počítač určený k zobrazení webového rozhraní může
být s AST5 spojen buď přímo a nebo přes společnou
síť. Při přímém spojení je možné použít jak křížený
tak standardní kabel; AST5 samo rozpozná typ
kabelu a spojení přizpůsobí.
Aby bylo možné používat webové rozhraní, musí být
AST5, jakož i prohlížeč nastaveny tak, aby mezi nimi
mohlo být vytvořeno TCP/IP-spojení.
AST5, jakož i počítač musí mít pevnou IP-adresu
(DHCP musí být na PC deaktivováno). Obě adresy
se musí nacházet ve stejné podsíti(Subnet).
spusťte řídící elektroniku šroubováku AST5
stiskněte tlačítko "Menu" na AST5
přejděte do menu průběh šroubování
zvolte požadovaný program šroubování
(standardní programy lze vytvářet pouze přes
prázdné programy)
stiskněte tlačítko "standardní program"
zvolte požadovaný program a stiskněte tlačítko
"Uložit"
opusťte menu
4
5
6
