Benötigte Komponenten
(im Lieferumfang enthalten)
Schraub-
Steuerelektronik
AST5
Steckernetzteil mit Kabel
Anschluss der Komponenten
ACHTUNG
Mindestbiegeradien für
Schrauber-Anschlusskabel
beachten.
Nichtbeachtung kann zu
Schäden führen!
Bei ständiger Bewegung:
Mindestbiegeradius 90 mm
Bei einmaliger Biegung:
Mindestbiegeradius 45 mm
Es muss sichergestellt werden, dass während des
Betriebes keine mechanischen Belastungen auf die
Kabel einwirken.
Zudem muss sichergestellt werden, dass das Kabel
fest mit der Schraub-Steuerelektronik AST5 und dem
Schrauber verbunden ist, um einen sicheren Kontakt
zu gewährleisten.

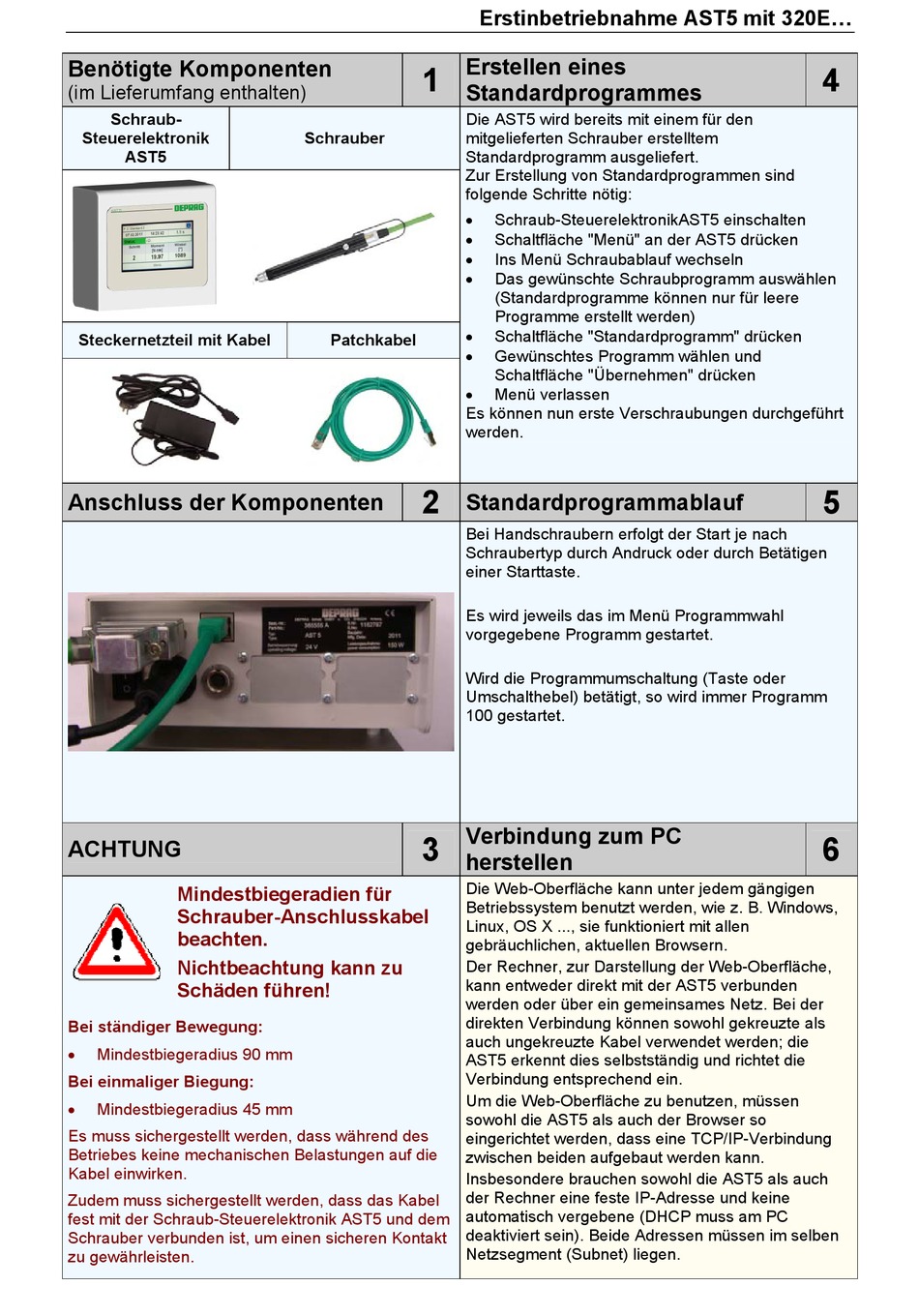

Erstinbetriebnahme AST5 mit 320E...
Erstellen eines
1
Standardprogrammes
Die AST5 wird bereits mit einem für den
Schrauber
mitgelieferten Schrauber erstelltem
Standardprogramm ausgeliefert.
Zur Erstellung von Standardprogrammen sind
folgende Schritte nötig:
Patchkabel
Es können nun erste Verschraubungen durchgeführt
werden.
2
Standardprogrammablauf
Bei Handschraubern erfolgt der Start je nach
Schraubertyp durch Andruck oder durch Betätigen
einer Starttaste.
Es wird jeweils das im Menü Programmwahl
vorgegebene Programm gestartet.
Wird die Programmumschaltung (Taste oder
Umschalthebel) betätigt, so wird immer Programm
100 gestartet.
Verbindung zum PC
3
herstellen
Die Web-Oberfläche kann unter jedem gängigen
Betriebssystem benutzt werden, wie z. B. Windows,
Linux, OS X ..., sie funktioniert mit allen
gebräuchlichen, aktuellen Browsern.
Der Rechner, zur Darstellung der Web-Oberfläche,
kann entweder direkt mit der AST5 verbunden
werden oder über ein gemeinsames Netz. Bei der
direkten Verbindung können sowohl gekreuzte als
auch ungekreuzte Kabel verwendet werden; die
AST5 erkennt dies selbstständig und richtet die
Verbindung entsprechend ein.
Um die Web-Oberfläche zu benutzen, müssen
sowohl die AST5 als auch der Browser so
eingerichtet werden, dass eine TCP/IP-Verbindung
zwischen beiden aufgebaut werden kann.
Insbesondere brauchen sowohl die AST5 als auch
der Rechner eine feste IP-Adresse und keine
automatisch vergebene (DHCP muss am PC
deaktiviert sein). Beide Adressen müssen im selben
Netzsegment (Subnet) liegen.
Schraub-SteuerelektronikAST5 einschalten
Schaltfläche "Menü" an der AST5 drücken
Ins Menü Schraubablauf wechseln
Das gewünschte Schraubprogramm auswählen
(Standardprogramme können nur für leere
Programme erstellt werden)
Schaltfläche "Standardprogramm" drücken
Gewünschtes Programm wählen und
Schaltfläche "Übernehmen" drücken
Menü verlassen
4
5
6
