POWERFUL SOLUTIONS. GLOBAL FORCE.
L2908
Rev. F
1.0 INLEDNING
VE/VA-seriens momentnyckelventil innehåller två
säkerhetsventiler, en justerbar huvudsäkerhetsventil och en
separat säkerhetsventil för B-porten .
• Matningstryckinställningen fastställs av inställningen i den
justerbara huvudsäkerhetsventilen .
• Returtryckinställningen fastställs av inställningen i B-portens
säkerhetsventil . Denna inställning får endast justeras av
kvalificerad hydraulservicepersonal .

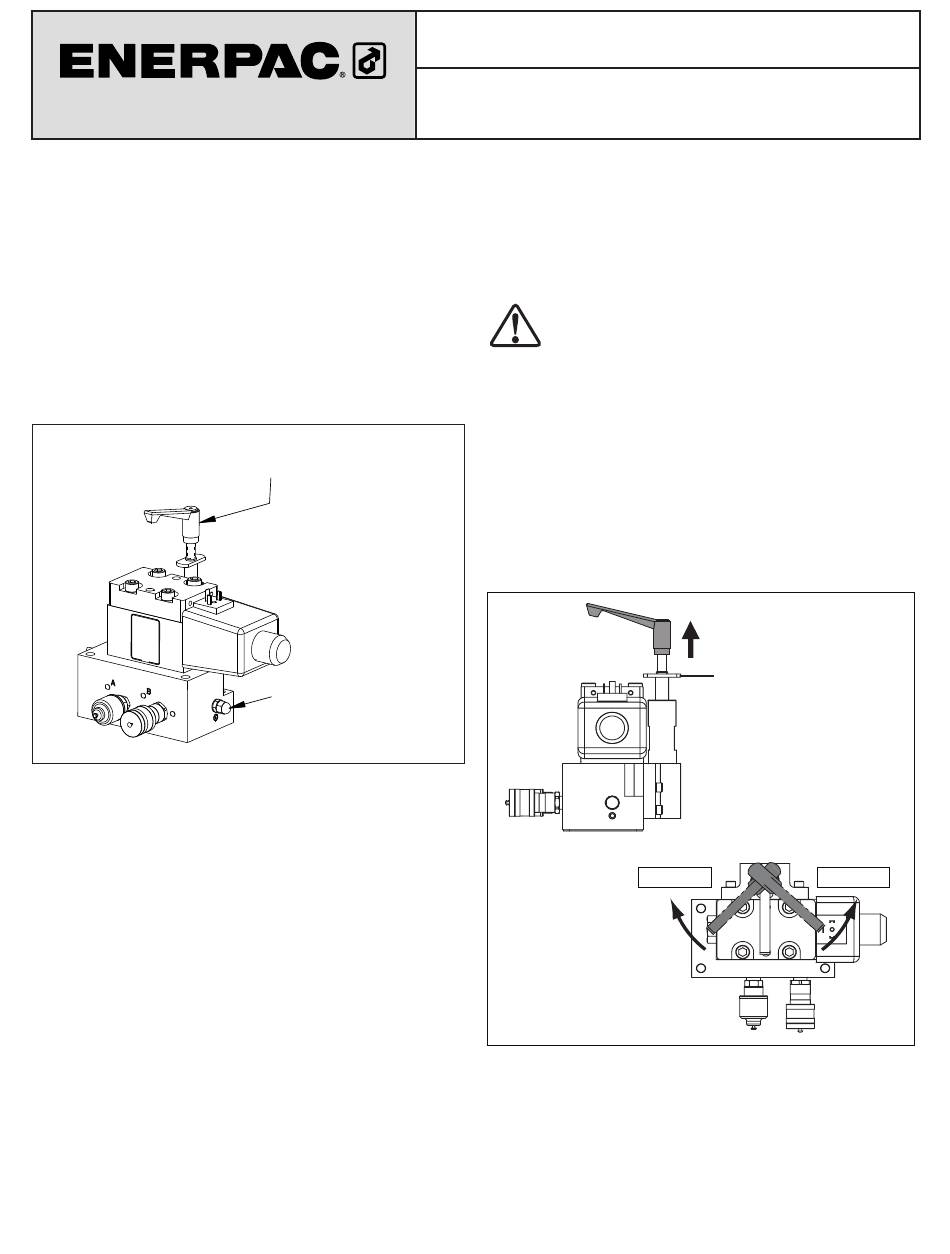

Se figur 11 för säkerhetsventilernas placeringar .
Justerbar huvudsäkerhetsventil
(A-portens matningstryckjustering)
Figur 11, Säkerhetsventilsplaceringar
2.0 JUSTERING AV HUVUDSÄKERHETSVENTILEN
(matningstryckinställning)
Huvudsäkerhetsventilen
matningstryck genom att omdirigera pumpens oljeflöde till
behållaren när det justerade tryckvärdet uppnås .
Justera
huvudsäkerhetsventilen
följande procedurer . För ZU4 Pro och ZE4 Pro elektriska
momentnyckelpumpar, se avsnitt 2 .1 . För ZU4 Classic elektriska
momentnyckelpumpar och ZA4 luftpumpar för momentnyckel, se
avsnitt 2 .2 .
2.1 ZU4 och ZE4 Pro elektriska momentnyckelpumpar
(utrustade med LCD)
1 .
Koppla loss alla hydraulslangar från kopplingarna på
ventilen .
2 .
Lossa säkerhetsventilens låsmutter . Se figur 12 .
3 .
Vrid säkerhetsventilens handtag moturs efter behov tills
lite eller inget motstånd känns av när du vrider . När detta
inträffar är ventilen vid sin lägsta inställning .
08/16
För ventiler med datumkod som börjar med "A" ( endast elektrisk 24 VDC modell ).
För ventiler med datumkod som börjar med "B" ( alla andra elektriska och luftmodeller )
B-portens säkerhetsventil
(returtrycksjustering)
begränsar
A-portens
enligt
beskrivning
Justeringsinstruktioner för avlastningsventilen
VE/VA-seriens momentnyckelventiler
Obs! Säkerhetsventilens handtag kan endast vridas omkring två
tredjedelar av helt varv . När vridningen stoppar, drar du handtaget
uppåt för att inaktivera det . Placera sedan om och återaktivera
handtaget för att möjliggöra ytterligare justering (efter behov) .
VARNING! På (-Q)- och (-QM)-pumpar ska du se till att
alla kopplingar har skyddslock helt monterade innan
pumpen startas .
4 .
Endast ZA4 luftpumpsmodeller: Anslut lufttillförseln till pumpen .
5 .
Endast ZU4 Classic elektriska modeller: Flytta pumpens på/
av-brytare till ON (på) .
6 .
Tryck ner och håll fjärrmanöverdonets matningsknapp nere .
Trycket börjar byggas upp i matningskretsen (A-porten) och
ett tryckvärde visas på LCD-skärmen .
7 .
Medan du fortsätter att trycka ner fjärrmanöverdonets
matningsknapp vrider du säkerhetsventilens handtag
LÅNGSAMT medurs för att öka trycket, eller moturs för att
sänka det . (efter behov) .
maximala
i
Figur 12, justerbar säkerhetsventil (typisk)
8 .
Släpp upp fjärrmanöverdonets matningsknapp för att låta
systemtrycket återgå till B-portens returinställning . Motorn
fortsätter att gå .
9 .
Tryck ner och håll ner fjärrmanöverdonets matningsknapp
igen
för
tryckinställning . Verifiera att det önskade trycket visas på
LCD-skärmen .
39
Enkla solenoidmodeller
Dra uppåt för att
inaktivera.
Låsmutter
Höja
att
återigen
kontrollera
Sänka
säkerhetsventilens
