POWERFUL SOLUTIONS. GLOBAL FORCE.
L2600
Rev. N
Index:
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-9
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10-13
Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14-17
Italiano. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18-21
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22-25
Hollands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26-29
VE33, 3-Way Electric Valve
VE43, 4-Way Electric Valve
INSTALL ALL KIT
COMPONENTS TO INSURE
OPTIMUM PERFORMANCE
OF THE REPAIRED
PRODUCT.

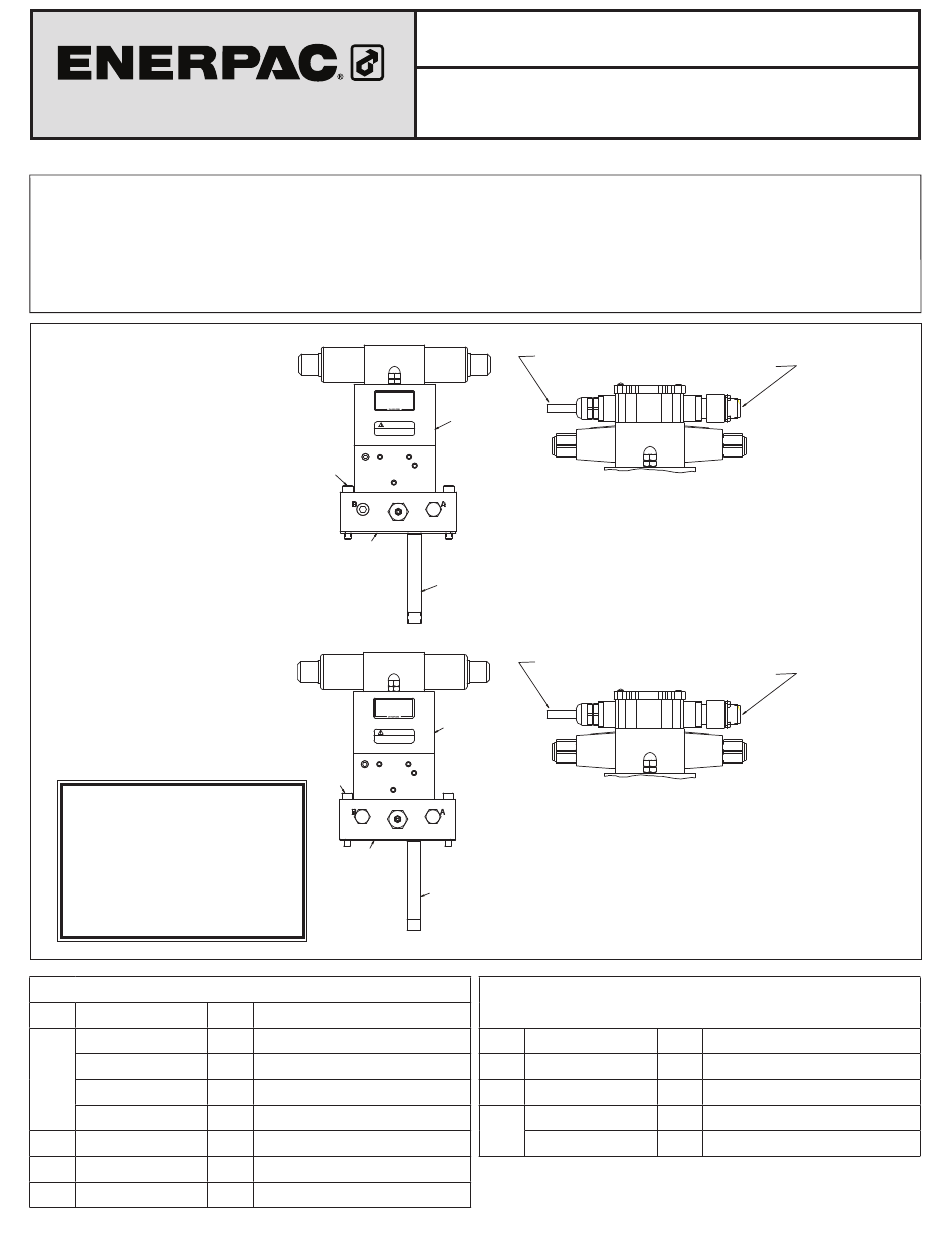

Repair Parts List for Figure 1
Item
Part Number
VE33
1
VE33-115
VE43
VE43-115
★ DC9356037
70
75
DC2749768
76
CBE837028-1A
★ Item included in Repair Kit VE43K1.
06/13
WARNING
TURN FUEL VALVE OFF BEFORE MOVING
SEE ENGINE MANUAL FOR INSTRUCTIONS
76
70
WARNING
TURN FUEL VALVE OFF BEFORE MOVING
SEE ENGINE MANUAL FOR INSTRUCTIONS
76
70
Qty.
Description
1
3-way, 3-pos. valve, 24VDC
1
3-way, 3-pos. valve, 115VDC
1
4-way, 3-pos. valve, 24VDC
1
4-way, 3-pos. valve, 115VDC
1
Gasket
1
Return Pipe
4
SHCS M8 X 60
Repair Parts Sheet
VE33, VE43, VE33-115, VE43-115
Electrically Operated Control Valve
For Date Codes Beginning with the Letter "A" or "B"
Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30-33
Suomalainen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34-37
Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38-41
Svensk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42-45
中文
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46-49
日本語 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50-53
Power Cord
1
VE33-115 Only
Partial View
75
Power Cord
1
VE43-115 Only
75
Repair Parts List for DC5155900
(Lomar Valve Assembly FT-1390-3-1 only)
Item
Part Number
1
DC5155900
★ DC9356037
70
76
CBE837028-1A
DC9512960
★ Items included in Repair Kit VE43K1.
*
For bottom manifold used on Lomar valve, see Figure 2B.
Pendant
Connection
Pendant
Connection
Partial View
Qty.
Description
1
Lomar Assembly
1
Gasket
4
SHCS M8 x 60
2
Cable Assy. (not shown)
*
