POWERFUL SOLUTIONS. GLOBAL FORCE.
L2908
Rev. F
1.0 INTRODUCTIE
De VE/VA-serie stuurventielen voor momentsleutels bevat twee
ontlastkleppen, een door de gebruiker instelbare hoofdontlastk-
lep, en een aparte "B-poort" ontlastklep .
• De advance (druk) drukinstelling wordt bepaald door de instell-
ing van de door de gebruiker instelbare hoofdontlastklep .
• De retract (retour) drukinstelling wordt bepaald door de
instelling van de B-poort ontlastklep . Deze instelling mag alleen
worden aangepast door bevoegd hydraulisch service personeel .
Zie figuur 11 voor ontlastklep posities . .
Door gebruiker instelbare hoofdontlastklep
(A-poort advance (druk) drukinstelling)

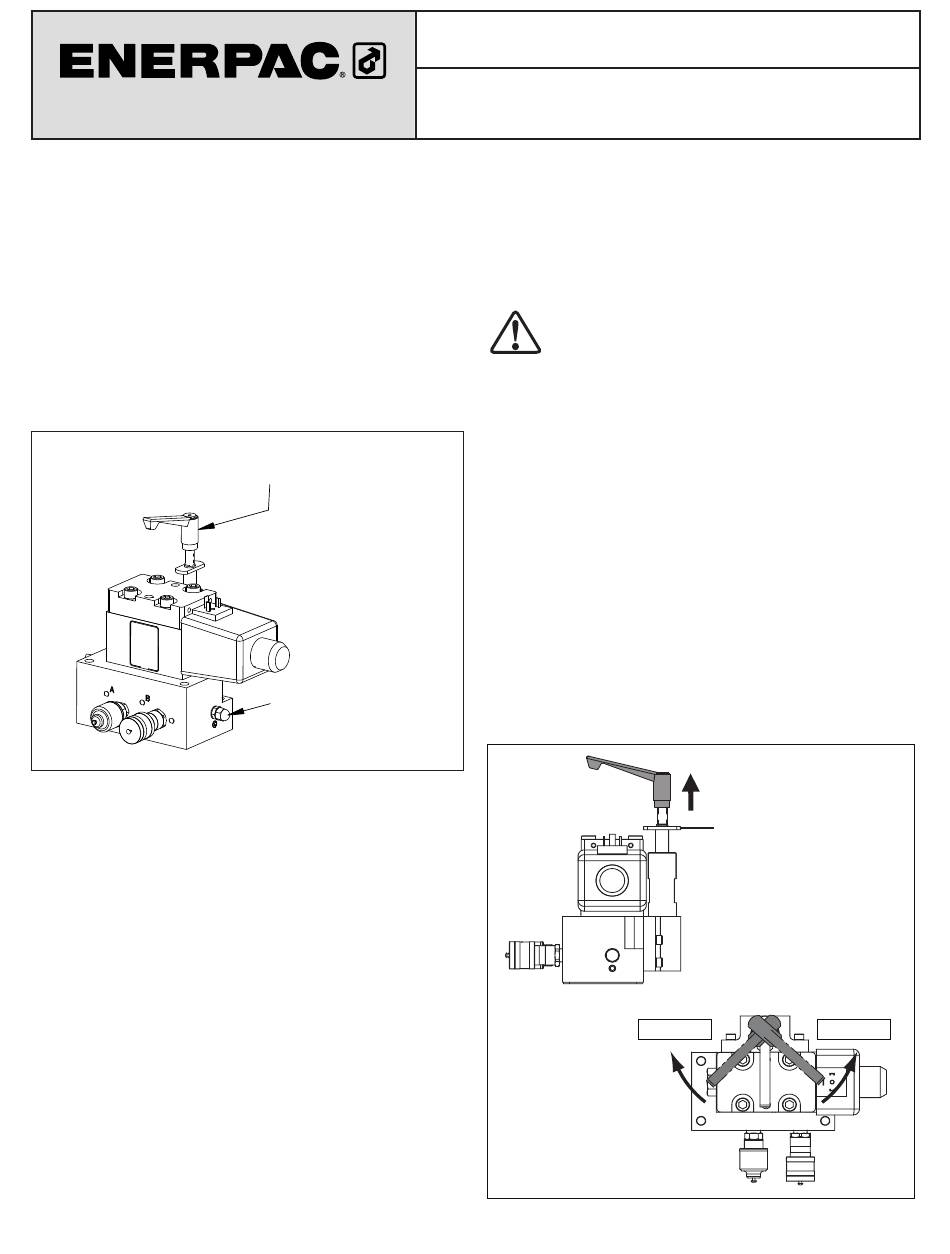

Figuur 11, ontlastklep posities
2.0 HOOFDONTLASTKLEP AFSTELLEN
(advance (druk) drukinstelling). ).
De hoofdontlastklep beperkt de maximale A-poort uitstuurdruk
door omleiden van de oliestroom van de pomp naar het reservoir
wanneer de door de gebruiker ingestelde druk is bereikt
Stel de druk van de hoofdontlastklep af zoals beschreven in
de volgende procedures . Voor ZU4 Pro en ZE4 Pro elektrische
momentsleutelpompen, raadpleeg sectie 2 .1 . Voor ZU4 Classic
elektrische
momentsleutelpompen
momentsleutelpompen, raadpleeg sectie 2 .2 .
2.1 ZU4 en ZE4 Pro elektrische
momentsleutelpompen (uitgerust met een LCD)
1 .
Koppel alle hydraulische slangen los van de koppelingen op
de klep .
2 .
Draai de borgmoer van de ontlastklep los . Zie Figuur 12
3 .
Draai de ontlastklephendel linksom (tegen de klok in) zoals
vereist, tot er weinig of geen weerstand is bij het draaien . Als
dit gebeurt, staat de klep op de laagste stand .
08/16
B-poort ontlastklep
(retract (retour)
drukinstelling)
en
ZA4
pneumatische
Ontlastklep afstellingsinstructies
VE/VA-serie stuurventielen voor momentsleutels
Enkelwerkende magneetventielen
Datumcode B (overige electrische pompen en luchtpompen)
Opmerking: Ontlastklephendel draait ongeveer twee derde van
een volledige draai . Als de rotatie stopt, trek de hendel omhoog
om te ontkoppelen . Vervolgens herpositioneren en opnieuw de
hendel aantrekken voor extra afstelling (zoals vereist) .
WAARSCHUWING: Op (-Q) en (-QM) pompen, zorg
ervoor dat alle koppelingen zijn geïnstalleerd met
volledige beschermkappen voordat de pomp wordt
gestart .
4 .
Sluit de netspanning op de pomp aan . Wacht tot de
microcontroller inschakelt en "Ready" wordt weergegeven
op het LCD-scherm .
5 .
Met gebruik van het LDC-scherm en het toetsenbord,
verifieer dat de Automatische modus UIT of de "Hoge druk"-
waarde minimaal 7 bar [100 psi] hoger is dan de gewenste
ontlastklepinstelling (Raadpleeg het pompinstructieblad
voor meer details) .
6 .
Houd de vooruit-pijlknop van de pendel ingedrukt . De
druk begint te stijgen in het vooruit-circuit (A-poort) en een
drukwaarde wordt weergegeven op het LDC-scherm .
7 .
Terwijl de vooruit-pijlknop van de pendel blijft ingedrukt, de
ontlastklephendel LANGZAAM rechtsom draaien om de druk
te verhogen, of linksom om de druk te verlagen (naargelang
vereist) .
8 .
Laat de vooruit-pendelknop los om de systeemdruk naar de
terugtrekinstelling van de B-poort te laten terugkeren . De
motor blijft draaien .
Figuur 12, Door gebruiker instelbare ontlastklep (typisch)
27
Datumcode A (alleen voor 24 Volt versies)
Trek omhoog om los
te koppelen.
Borgmoer
Verhogen
Verlagen
