argenta
proslide symmetric
®
f. Draai de moer aan via meegeleverde sleutel.
Blokkeer met een 2de moersleutel M8.

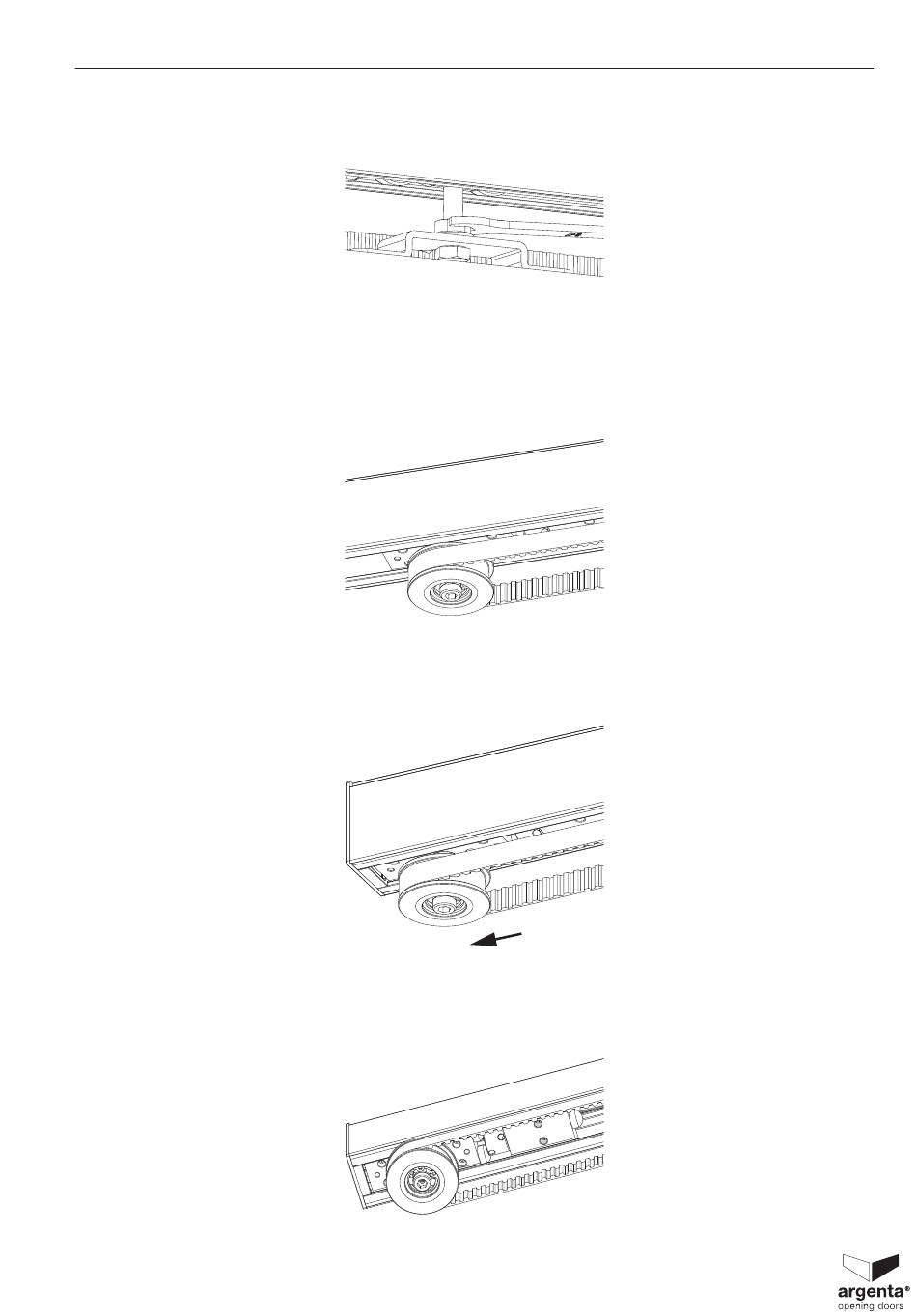

Stap 6: Ophangen van de riem
a. Plaats de riem rondom de omkeerwielen met
de tanden van de riem naar de binnenkant toe.
b. Schuif het opspanwiel en het omkeerwiel op
zodat de riem op een lichte spanning komt.
c. Span de bevestigingsschroeven aan (met
zeskantsleutel 2.5) van het opspanwiel.
f. Serrez l'écrou avec la clé fournie. Bloquez avec
une 2ème clé M8.
Etape 6 : Montage de la courroie
a. Placez la courroie autour des roues de renvoi
avec les 'dents' vers l'intérieur.
b. Glissez la roue de tension et la roue de renvoi
pour tendre légèrement la courroie.
c. Vissez les vis de fixation de la roue de tension
(clé allen n° 2.5).
9
