argenta
proslide symmetric
®

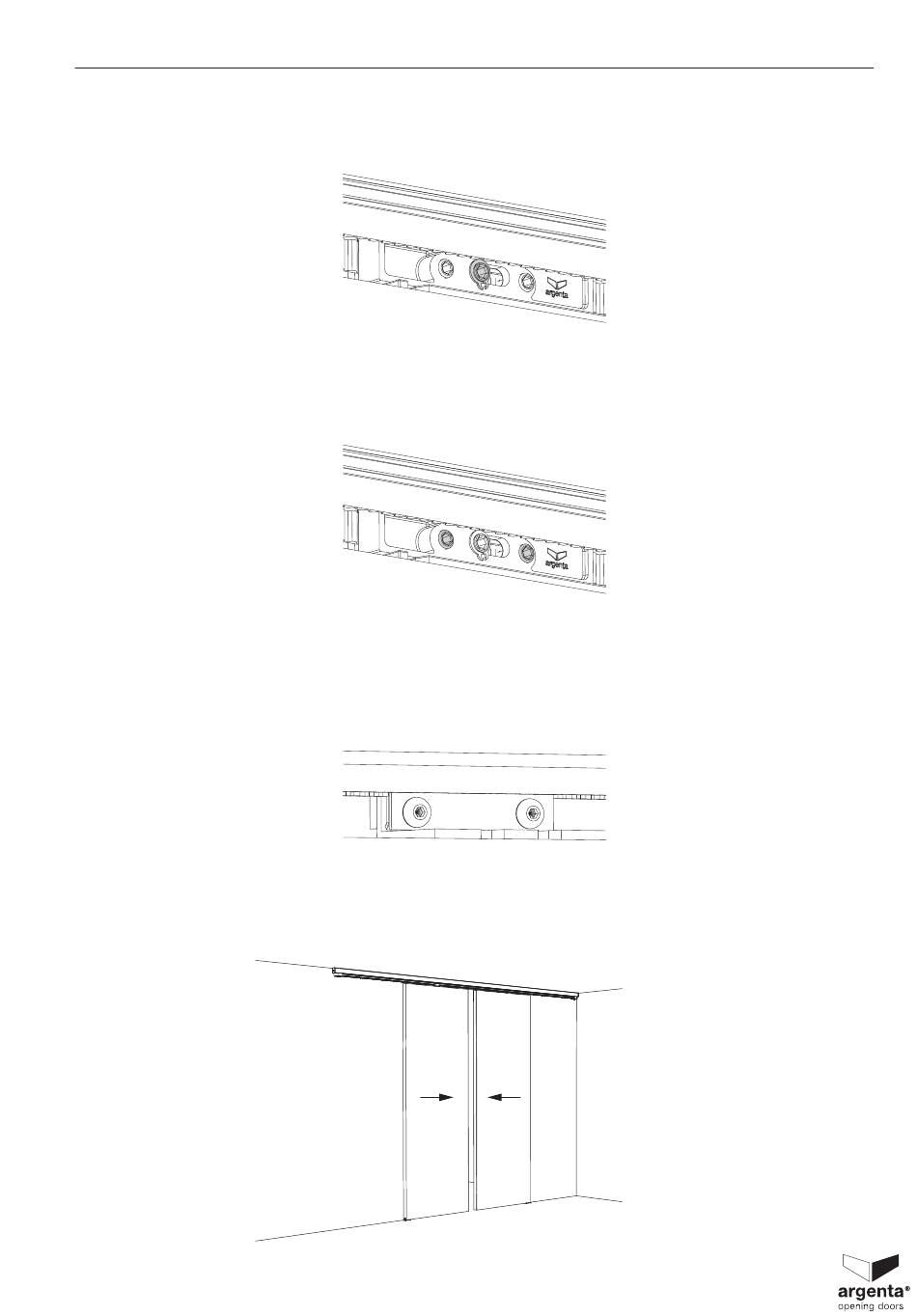

d. Tension the belt by turning the middle screw of
the symmetrical connector (with a hexagonal
key 3).
e. Adjust the height of the belt by using the
mounting screws so that it is aligned with the
reversing wheels.
Step 7: Aligning the doors
a. Remove the belt from the symmetrical carrier
by unscrewing the clamp plates.
b. Determine the centre of the door opening
and place both doors in the desired closed
position.
d. Spannen Sie den Riemen an, indem Sie
die mittlere Schraube des symmetrischen
Connectors drehen (mit Sechskantschlüssel 3).
e. Passen Sie die Höhe des Riemens mit den
Befestigungsschrauben an, sodass diese
sich auf gleicher Höhe mit den Umlenkrädern
befinden.
Schritt 7: Ausrichten der Türen
a. Nehmen Sie den Riemen aus dem
symmetrischen Mitnehmer, indem Sie die
Klemmplättchen lösen.
b. Bestimmen Sie die Mitte der Türöffnung und
positionieren Sie danach beide Türen in der
gewünschten geschlossenen Position.
21
