argenta
proslide symmetric
®
f. Tighten the nut using the included key. Lock it
down with a 2nd M8 wrench.

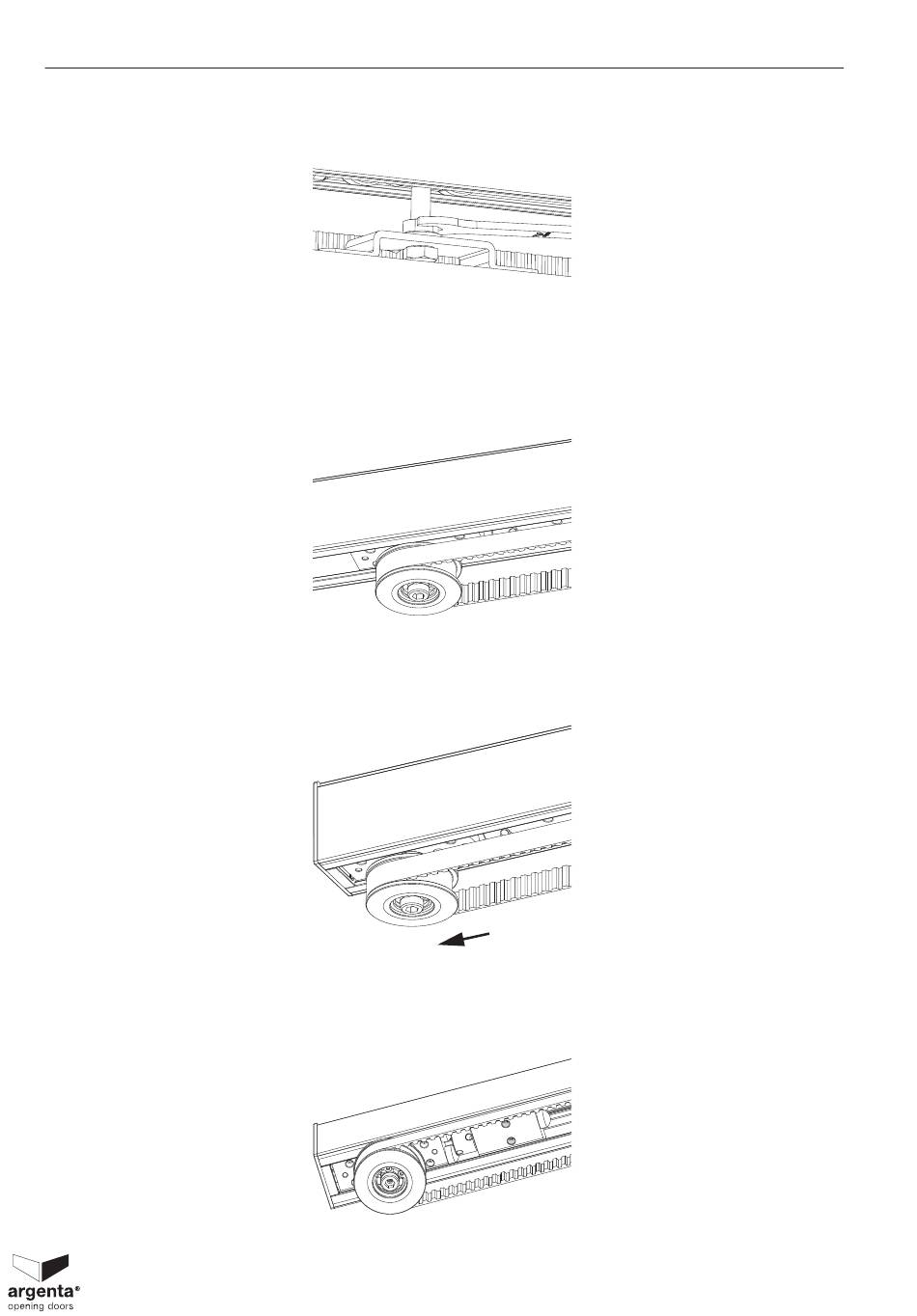

Step 6: Hanging the belt
a. Place the belt around the reversing wheels with
the teeth of the belt towards the inside.
b. Slide the tension wheel and the reversing
wheel down so there is a slight tension on the
belt.
c. Tighten the mounting screws (with a hexagonal
key 2.5) of the tension wheel.
f. Ziehen Sie die Mutter mit dem mitgelieferten
Schlüssel fest. Blockieren Sie mit einem 2.
Schraubenschlüssel M8.
Schritt 6: Hängen Sie den Riemen ein.
a. Positionieren Sie den Riemen um die Umlenk-
räder mit den Riemenzähnen nach innen.
b. Verschieben Sie das Spann- und das Umlenk-
rad, sodass der Riemen leicht gespannt ist.
c. Spannen Sie die Befestigungsschrauben (mit
Sechskantschlüssel 2,5) des Umlenkrades an.
20
