argenta proslide symmetric
®
Installation of 2 doors

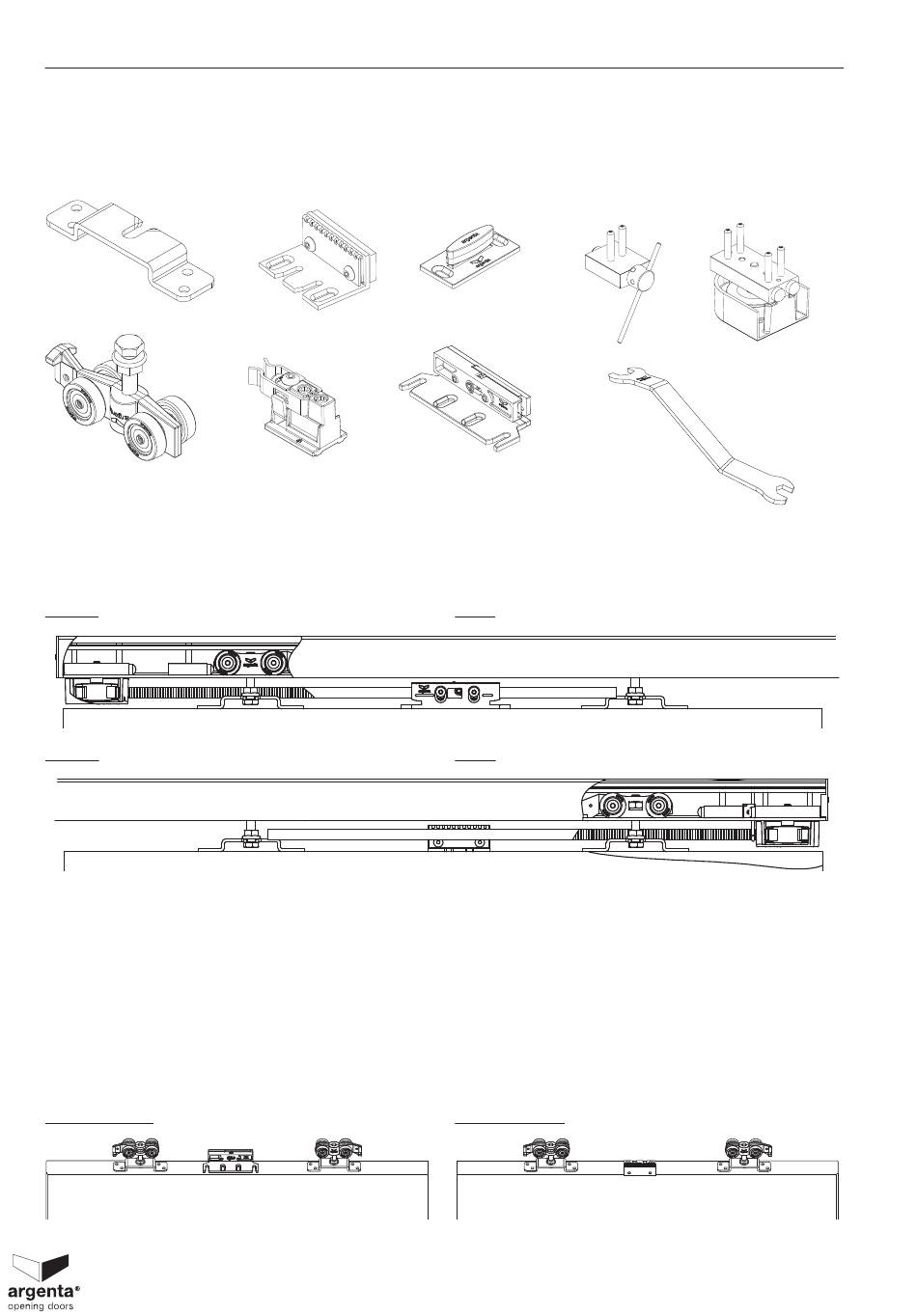

Content kit for 2 symmetrical doors:
G3018128 (4x)
G3018144 (4x)
Step 1: Drawing of the top view of assembled
door leaves with all components
Door A
Door B
Place the symmetrical connector in the centre
of door leaf A and the symmetrical carrier in
the centre of door leaf B. Make sure that they
are in opposite directions, i.e. the symmetrical
connector towards the front, the symmetrical
carrier towards the back to activate the
symmetrical operation.
Door A / Tür A
G3018148 (2x)
G3018257
G3018137 (2x)
Montage von 2 Türen
Set­Inhalt für 2 Türen symmetrisch:
G3018253
G3018190
Schritt 1: Zeichnung Draufsicht Aufbau
Türblätter mit allen Bauteilen
Tür A
Tür B
Positionieren Sie den symmetrischen Connector in
der Mitte des Türblatts A und den symmetrischen
Mitnehmer in der Mitte von Türblatt B. Achten Sie
darauf, dass diese in entgegengesetzter Richtung
stehen, d. h. der symmetrische Connector zur
Vorderseite und der symmetrische Mitnehmer
zur Rückseite, um die symmetrische Funktion zu
aktivieren.
Door B / Tür B
14
G3018236 (2x)
G3018481
