Polaris 340 Bedienungsanleitung Seite 19

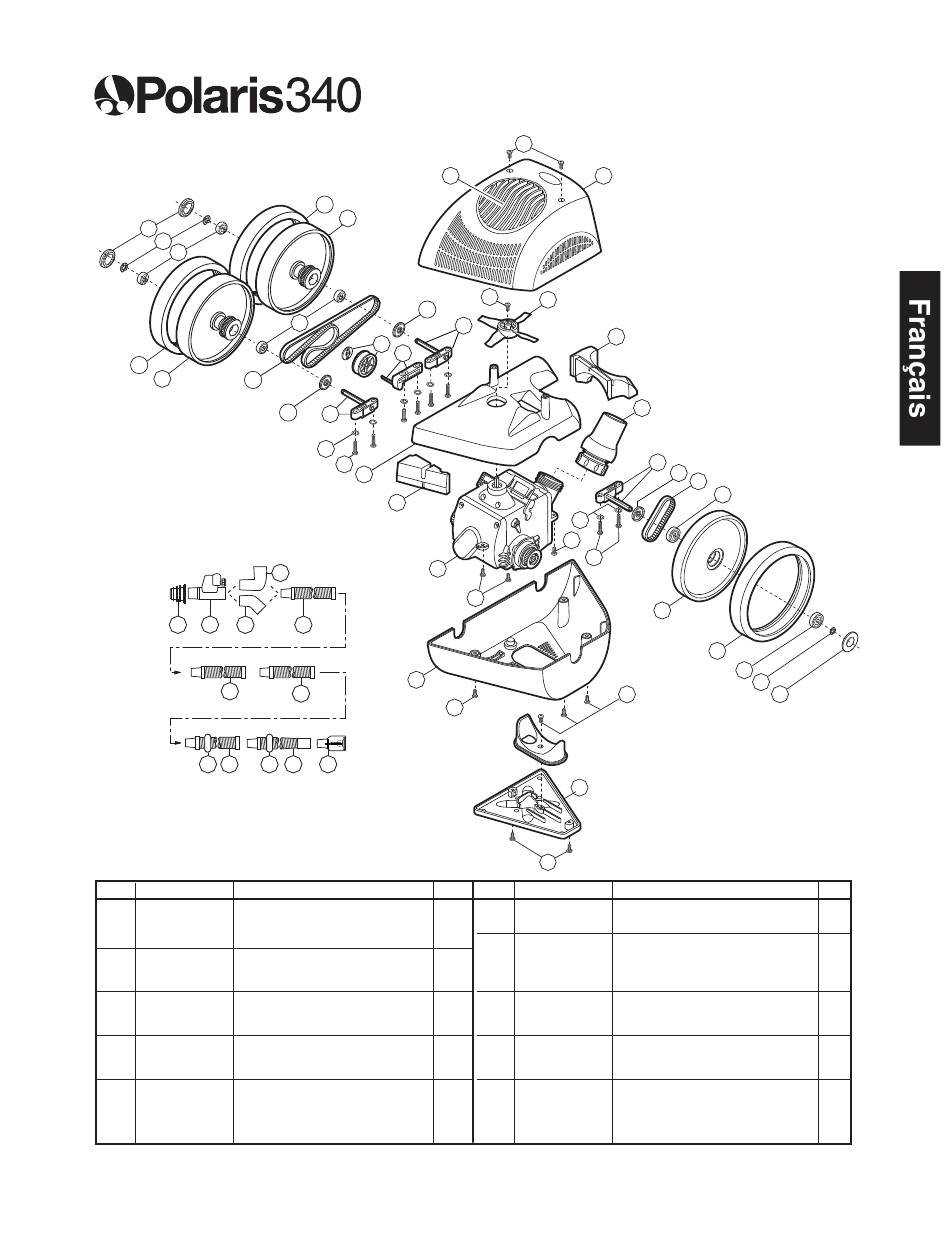

Vue éclatée
5
6
7
8
9
10
11
26
Paroi de la
Pool Wall
piscine ou
or Skimmer
skimmer
25
24
23
27
28 28 29
27
N° N° de pièce Description
1 5-2005 Grille de l'hélice
2 9-100-5117 Vis, 8-32 x 3/8", tête plate en acier inox.
3 5-2000 Ensemble du carter supérieur
4 5-6000 Hélice
5 9-100-1114 Enjoliveur
6 9-100-5107 Goupille, acier inoxydable
7 9-100-1108 Roulement à billes*
8 5-4005 Pneu, MaxTrax®*
9 5-4000 Ensemble de la roue
10 5-5200 Kit de courroies, grande et petite*
11 9-100-7011 Écran, palier*
12 5-1020 Attache de poulie/de retenue
13 5-4500 Ensemble du bloc essieu
14 5-1010 Poulie de tension de la courroie
15 9-100-5130 Rondelle d'arrêt, bloc essieu
16 9-100-5115 Vis, 8-32 x 3/4", tête plate en acier inox.
1
8
9
11
7
13
12
14
13
15
16
17
18
19
2
27
21
27
2
Vers le
To The
Polaris
Polaris
30
Qté
1
12
1
1
3
7
6
3
3
1
3
1
3
1
8
8
www.polarispool.com
2
3
2
4
18
20
13
15
2
16
9
2
22
2
N° N° de pièce Description
17 5-1000 Châssis
18 5-2010 Flottaison, dessus, avant et arrière
19 5-5000 Ensemble du module d'alimentation
électrique
20 5-5060 Ensemble du pivot
21 5-2050 Carter inférieur
22 5-3000 Socle*
23 5-7100 Adaptateur universel
24 5-7000 Régulateur de débit
25 5-7250 Coude à 45 degrés
26 5-7200 Coude à 90 degrés
27 5-5570 Tuyau flexible unique, standard
28 5-7300 Lest de tuyau
29 5-5580 Tuyau principal
30 5-7050 Débitmètre
* Les pièces consommables ne sont pas couvertes par la garantie.
11
10
7
8
7
6
5
Qté
1
1
1
1
1
1
1
1
1
1
12
2
1
1
