Bedienungsanleitung

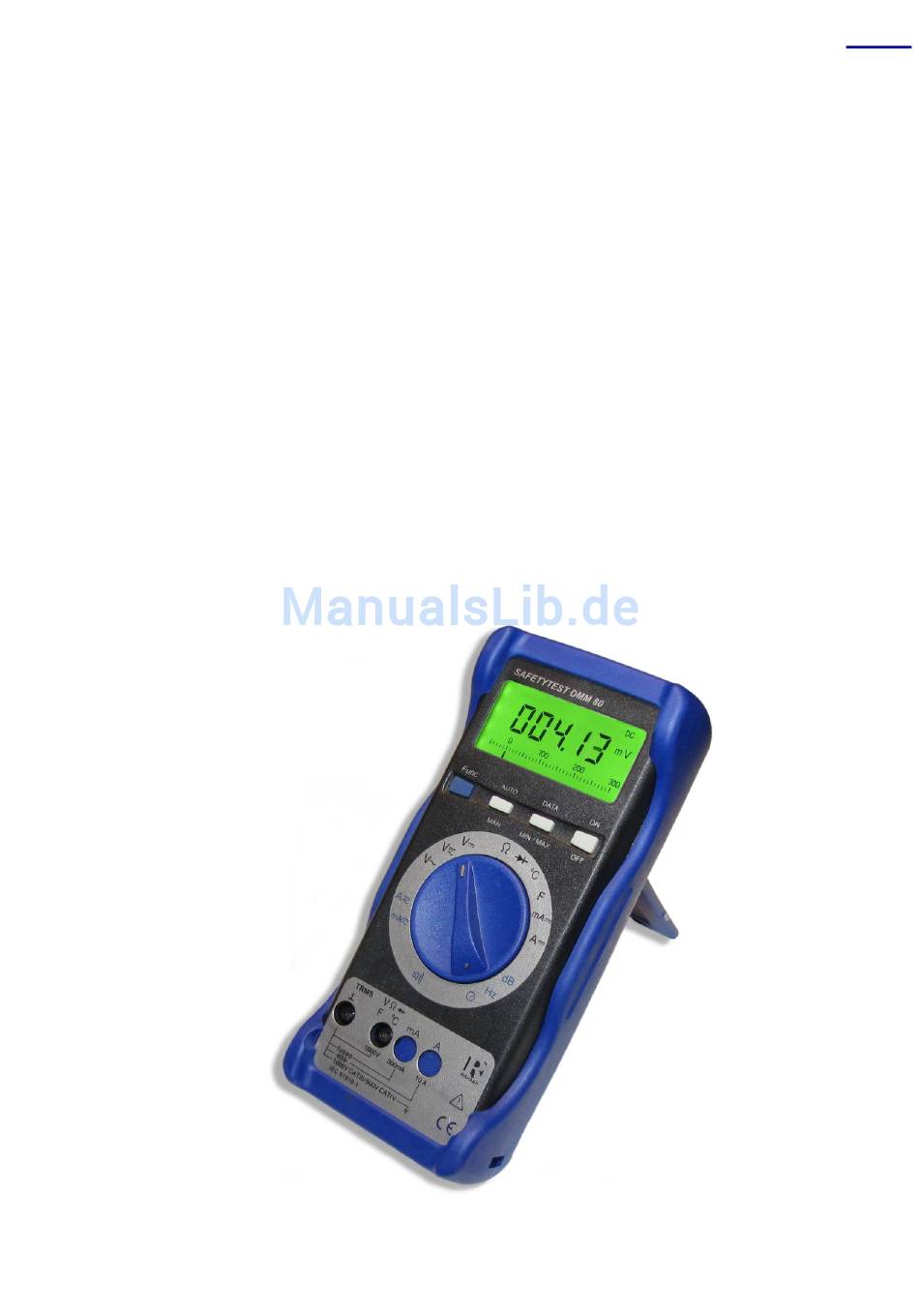

Multimeter Safetytest DMM 80
Analog-Digital Multimeter:
-
DC und AC TRMS Messungen für Strom und Spannung
-
Strommessung über Stromzange (SafetyTest CV30)
-
Widerstandsmessung, Kapazitätsmessung, Diodenmessung
-
Mit Buchsenverriegelung
-
Hintergrundbeleuchtung
(Version 1)
SAFETY
Seite 1 / 12
TEST
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für safetytest DMM 80
Inhaltszusammenfassung für safetytest DMM 80
- Seite 1 TEST SAFETY Bedienungsanleitung Multimeter Safetytest DMM 80 (Version 1) Analog-Digital Multimeter: DC und AC TRMS Messungen für Strom und Spannung Strommessung über Stromzange (SafetyTest CV30) Widerstandsmessung, Kapazitätsmessung, Diodenmessung Mit Buchsenverriegelung Hintergrundbeleuchtung Seite 1 / 12...
- Seite 2 Bei der Zusammenstellung von Texten und Abbildungen wurde mit größter Sorgfalt vorgegangen. Trotzdem können Fehler nicht vollständig ausgeschlossen werden. Es wird deshalb darauf hingewiesen, dass die Fa. Safetytest keine Haftung oder Verantwortung für Folgen welcher Art auch immer übernimmt, die auf etwaige fehlerhafte Angaben zurückzuführen sind.
-
Seite 3: Inhaltsverzeichnis
SAFETY Inhaltsverzeichnis Sicherheits- und Warnhinweise....................4 Bestimmungsgemäße Verwendung ..................6 Lieferumfang Multimeter ......................6 Messungen mit dem SAFETYTEST DMM 80 ................7 Technische Daten SAFETYTEST DMM 80 (TABELLE) ............9 Messzubehör SAFETYTEST DMM 80 ..................12 Seite 3 / 12... -
Seite 4: Sicherheits- Und Warnhinweise
SAFETY Bedienungsanleitung Sicherheits- und Warnhinweise Das Multimeter „Safetytest DMM 80“ wurde nach folgenden Sicherheitsbestimmungen gebaut und geprüft: DIN EN 61010-1 (VDE 0411) „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, Allgemeine Anforderungen“ Störfestigkeit nach DIN EN 61326 „Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV- Anforderungen“... - Seite 5 TEST SAFETY ACHTUNG! Vor und nach dem Verwenden des Multimeters zum Feststellen von Spannungsfreiheit muss die ordnungsgemäße Funktion des Multimeters durch Messen an einer bekannten Spannungsquelle überprüft werden! ACHTUNG! Bei Messung an Komponenten (Widerstand, Kapazität, Diode) sicherstellen, dass die Komponenten spannungsfrei sind! Instandsetzungsarbeiten sowie Änderungen am Multimeter dürfen nur vom Hersteller selbst oder durch die vom Hersteller autorisierten Fachkräfte durchgeführt werden! ACHTUNG! Es dürfen nur die vom Hersteller angegebenen Originalersatzteile eingesetzt und...
-
Seite 6: Bestimmungsgemäße Verwendung
TEST SAFETY ACHTUNG! Bei Spannungsmessungen in elektrischen Anlagen, an Steckdosen, Verteilerdosen oder im Prüfling, muss die Messkreiskategorie CAT III 1.000 V bzw. CAT IV 600 V beachtet werden! ACHTUNG! Die Messung in elektrischen Anlagen darf nur unter bestimmten Voraussetzungen und unter Anwendung der entsprechenden Gefahrenhinweise durchgeführt werden. Bestimmungsgemäße Verwendung Für das bestimmungsgemäße Benutzen müssen alle Hinweise aus dieser Kurz-Bedienungsanleitung beachtetet und eingehalten werden. -
Seite 7: Messungen Mit Dem Safetytest Dmm 80
TEST SAFETY Messungen mit dem SAFETYTEST DMM 80 Spannungsmessung Die Warnhinweise beachten. Messungen an berührungsgefährlichen Spannungen dürfen nur von Elektrofachkräften durchgeführt werden! Widerstandsmessung/ Kapazitätsmessung In elektronischen Schaltungen können Fehlmessungen entstehen! Nicht zur Messung von Isolation geeignet! Kapazitäten werden mit AC gemessen. Nicht für Kapazitäten mit Parallelwiderstand geeignet! - Seite 8 TEST SAFETY Strommessung, direkt Nicht zur Messung an Messstromwandlern geeignet! Nur in Reihe zur Last schalten! In einigen mA-Bereichen ist intern eine Diode in Reihe geschaltet. Hierdurch entsteht ein Spannungsabfall am Multimeter, der die Funktion einer elektronischen Schaltung beeinflussen kann! Strommessung über Stromzange mit Spannungsausgang Nur Stromzangen verwenden, die nach EN 61010 gebaut und für die...
-
Seite 9: Technische Daten Safetytest Dmm 80 (Tabelle)
TEST SAFETY Technische Daten Safetytest DMM 80 (TABELLE) Mess-Funktionen/Bereiche/Auflösungen/Abweichungen Messbereich Auflösung Eingangsimpedanz Fehler ± (%v.M. + D) 300,0 mV DC 10 µV > 10 GΩ || < 40 pF 0,05 + 20 3,000 V DC 100 µV 11 MΩ || < 40 pF... - Seite 10 TEST SAFETY 3,000 A DC 100 µA 150 mV 0,5 + 10 10,000 A DC 1 mA 400 mV 0,5 + 10 300,0 µA AC + DC 10 nA 15 mV 1,2 + 30 (> 300 D) 3,000 mA AC + DC 100 nA 150 mV 1,2 + 30 (>...
- Seite 11 TEST SAFETY 300,00 µF 100 nF 1,5 kΩ, U0 2,0 V 5,0 + 6 3000,0 µF 1 µF 1,5 kΩ, U0 2,0 V 5,0 + 6 10000,0 µF 10 µF 1,5 kΩ, U0 2,0 V 5,0 + 6 Messbereich Auflösung f_min Fehler ±...
-
Seite 12: Messzubehör Safetytest Dmm 80
Störaussendung: EN 50081-1:1992/ EN 55022:1987 Klasse B Störeinstrahlung: EN 50081-1:1992 / IEC801-2:1991 8 kV Entladung, /IEC801-3:1984 3 V / m, /IEC 801-4: 1988 0,5 kV Messzubehör Safetytest ISO DMM 1000+ 1 Multimeter Sicherung, 1,6 AFF M.-Nr: 7462620 1 Multimeter Sicherung, 16 A M.-Nr: 0011090...
