Montagevarianten vorbereiten
Viega Mono-WC-Block
Es stehen drei Montagevarianten zur Verfügung:
Einzelmontage mit mitgelieferter Montageschiene, Standardmontage
n
Reihenmontage mit 3000-mm-Montageschiene (nicht im Lieferum-
n
fang enthalten)
freistehende Montage mit Standkonsole (nicht im Lieferumfang ent-
n
halten)

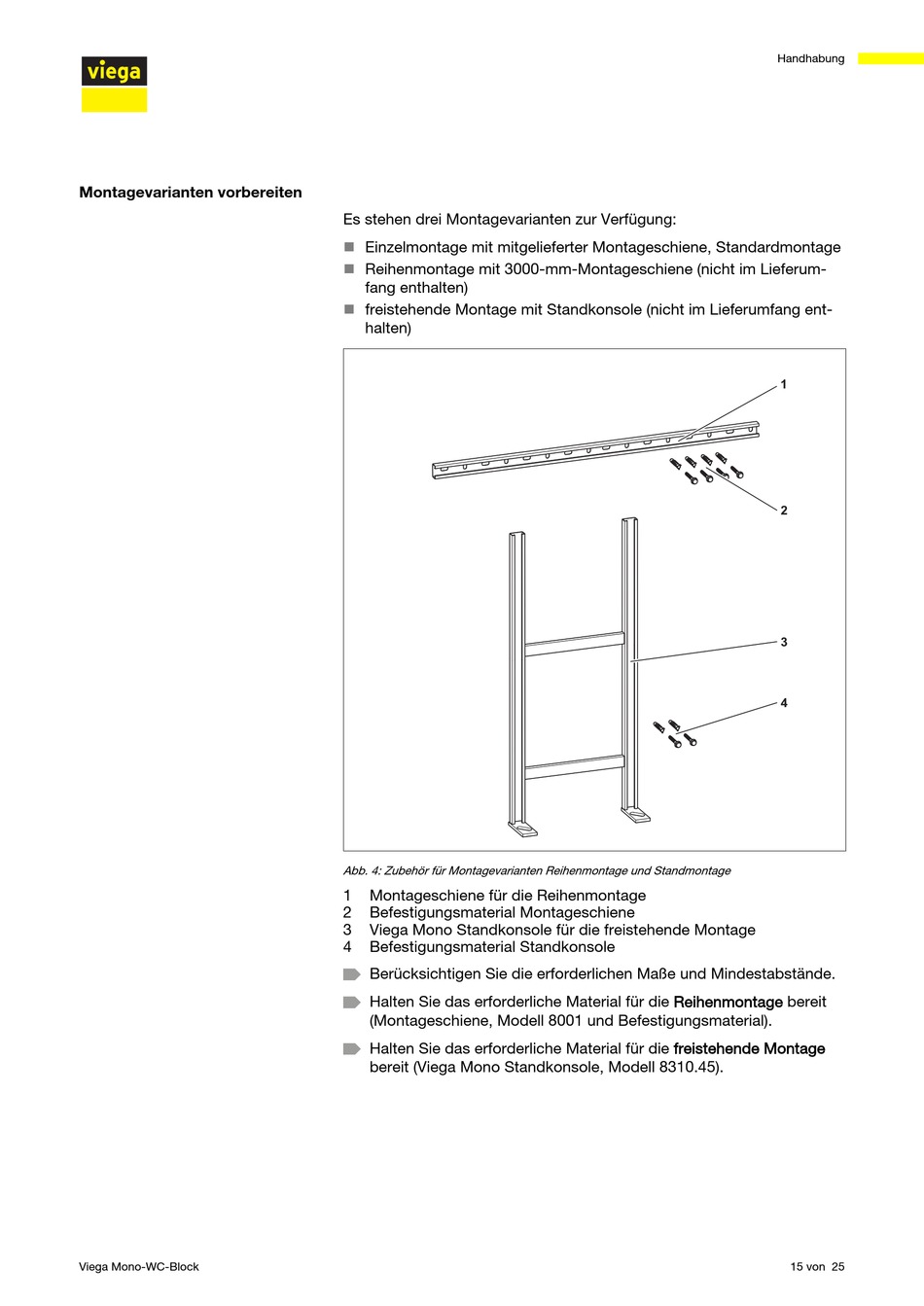

Abb. 4: Zubehör für Montagevarianten Reihenmontage und Standmontage
1
Montageschiene für die Reihenmontage
2
Befestigungsmaterial Montageschiene
3
Viega Mono Standkonsole für die freistehende Montage
4
Befestigungsmaterial Standkonsole
Berücksichtigen Sie die erforderlichen Maße und Mindestabstände.
Halten Sie das erforderliche Material für die Reihenmontage bereit
(Montageschiene, Modell 8001 und Befestigungsmaterial).
Halten Sie das erforderliche Material für die freistehende Montage
bereit (Viega Mono Standkonsole, Modell 8310.45).
Handhabung
1
2
3
4
15 von 25
