A.3.3 NOT-HALT-Abschaltung bis SIL 1 bzw. PL c mit einem Sicherheitsschaltgerät
3SK1
Der Sanftstarter 3RW50 hat auf die Sicherheitsfunktion der Applikation keinerlei Auswirkung
und Einfluss. Dieser findet deshalb weder im positiven noch im negativen Sinne
Berücksichtigung in der Sicherheitsapplikation und muss beim normativen Nachweis auch
nicht in der Berechnung erfasst werden.
Wenn SILCL 1 nach IEC 62061:2005 bzw. PL c nach EN ISO 13849-1:2015 erreicht werden
soll, so ist die Reihenschaltung eines zusätzlichen Schützes mit dem Sanftstarter 3RW50 in
Verbindung mit einem hierfür geeigneten Sicherheitsschaltgerät (z. B.: 3SK1111), sowie die
Überwachung der Hilfskontakte des Schützes erforderlich.

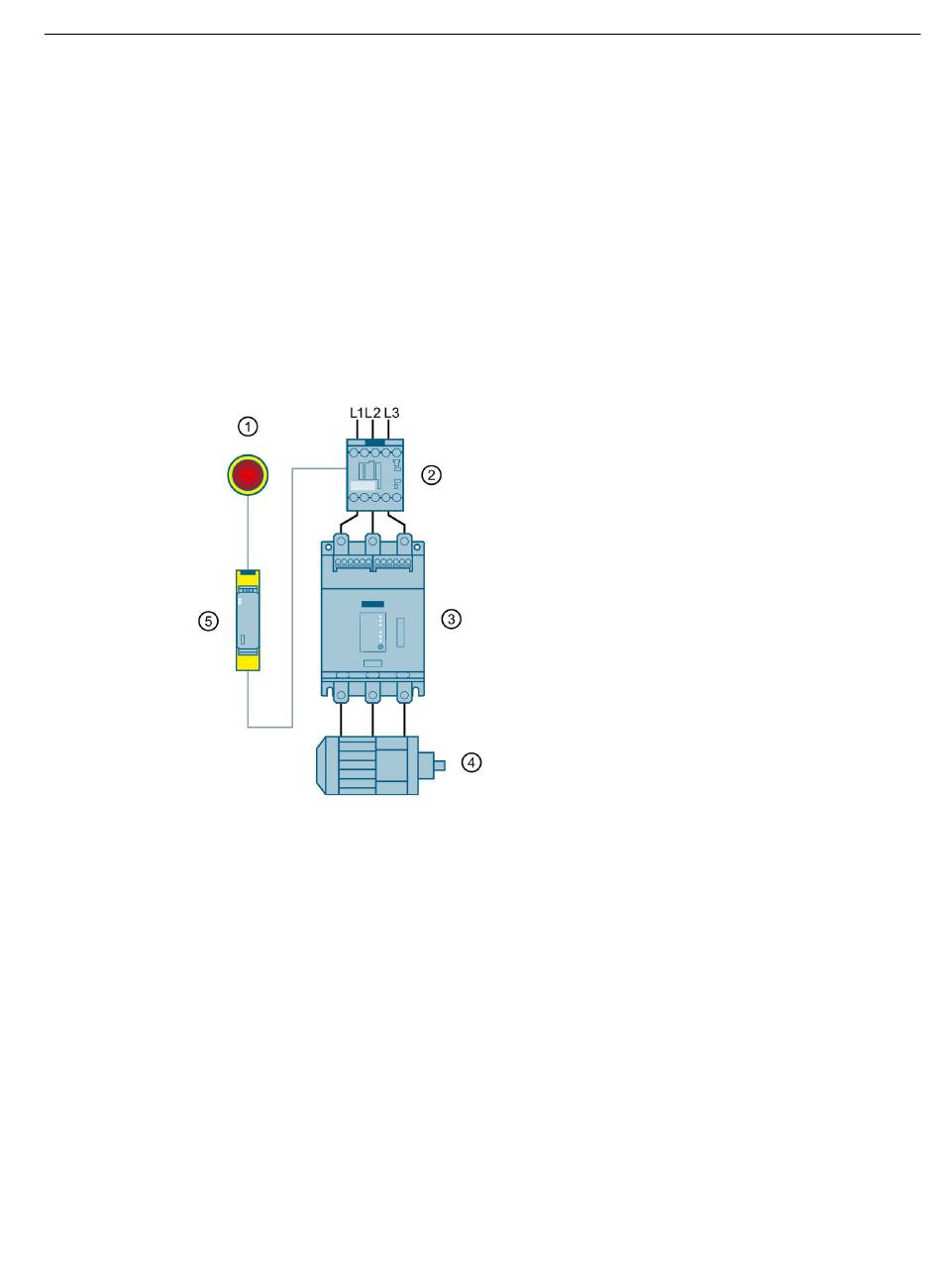

Prinzipieller Aufbau
①
②
③
④
⑤
Sanftstarter SIRIUS 3RW50
Gerätehandbuch, 09/2019, A5E35628455001A/RS-AA/001
NOT-HALT
Schütz 3RT20
Sanftstarter 3RW50
Motor
Sicherheitsschaltgerät 3SK1
