INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN)
Ensamblaje de la báscula 2101KGWA (continuación):
TAPA DE LA BATERÍA
SOPORTE DE LA PANTALLA
12. Con cuidado, vuelva a colocar la báscula en posición vertical sobre el suelo. NO DEJE CAER LA BÁSCULA. Ajuste las patas para
nivelar la báscula. Asegúrese de que las patas NO estén apretadas a tope en la base (ver paso 11 anterior).
13. Rote 90º el soporte de la pantalla y coloque el conjunto de la pantalla cerca del soporte de la pantalla. Enchufe el conector del
cable de la celda de carga en el puerto de la celda de carga situada en la parte de atrás de la pantalla. A continuación, inserte el
cable y fíjelo en el canal central de la pantalla. Consulte la ilustración de la Figura 2 anterior. Nota: No enchufe el cable de
alimentación todavía. Espere hasta el paso 19.
14. Deslice el conjunto de la pantalla en su soporte metálico, asegurándose de que las dos lengüetas de metal entren en las dos
ranuras de la parte posterior de la pantalla. Nota: Ahora se debe fijar el cable de la celda de carga en el canal que se
encuentra entre el conjunto de la pantalla y su soporte.
15. Introduzca cuatro (4) tornillos de cabeza plana Phillips M4 (E) en el soporte metálico de la pantalla y apriételos (ver Figura 1).
16. Acople el soporte del adaptador al pasamanos central con dos (2) tornillos de chapa Nº 8 x ½ (D) y apriételos.
17. Conecte el adaptador de alimentación al puerto de alimentación de la pantalla, y luego inserte el cable en la parte expuesta del
segundo canal desde la izquierda en la parte posterior de la pantalla (ver la Figura 2 anterior). Mantenga el cable en su lugar en la
ranura de retención de la cubierta posterior y alinee las lengüetas grandes de la cubierta posterior con las ranuras situadas en la
parte posterior del conjunto de la pantalla. Aplique un poco de presión sobre la tapa hasta que se oiga un chasquido, y fíjela con
dos (2) tornillos de cabeza plana Phillips M4 (E). No conecte la báscula a una fuente de alimentación mientras no esté
completamente ensamblada.
18. Rote la pantalla para alinearla con el pasamanos central y fije las cubiertas de soporte posterior y anterior de la pantalla. Para ello,
aplique un poco de presión hasta que se oiga un chasquido.
19. Fije el cable eléctrico a la parte interior del pasamanos central con las 4 sujeciones de plástico para que no estorbe. Despegue la
protección del adhesivo situado en la parte trasera de las sujeciones y fíjelas a la báscula con un poco de presión.
20. La báscula ya está ensamblada. Enchufe el adaptador de la báscula a una fuente de alimentación y/o inserte las baterías.
CONFIGURACIÓN
®
La báscula ProPlus 2101KGWA se envía con la función "Menu Lock" activada. La función de bloqueo de menús desactiva
determinados botones del teclado de la báscula a fin de evitar que usuarios no autorizados modifiquen la configuración de la balanza.
Es posible saltarse temporalmente el bloqueo de menús para personalizar la báscula con las funciones que usted prefiera. Consulte el
Manual del usuario del módulo de pantalla ProPlus
Preparación de la báscula para su uso
1. Retire las láminas de plástico que protegen el teclado y la pantalla.
2. Coloque las baterías en su compartimento (consulte la información sobre "Baterías" en la Figura 3 que aparece a continuación).
3. Enchufe el adaptador de alimentación de la báscula a la fuente de alimentación.
4. Asegúrese de quitar todos los objetos de la plataforma de la báscula, y pulse el botón ON/OFF o I/O para encender la báscula.
La pantalla mostrará "Health o meter ProPlus" y luego "0.0KG". Nota: Para ajustar la luminosidad y el contraste de la pantalla,
consulte el Manual del usuario del módulo de pantalla ProPlus
Nota: La báscula siempre tendrá como predeterminadas la configuración y las unidades que se usaron por última vez.
5. Al desconectar el adaptador de alimentación de la báscula de la fuente de alimentación, la báscula se alimentará de las
baterías, si es que están instaladas. Nota: Si no ha sido posible completar el procedimiento de configuración, consulte las
instrucciones de resolución de problemas. Si no se resuelve el problema, consulte al personal de servicio técnico calificado.
TORNILLOS
TORNILLOS
CABLE DE ALIMENTACIÓN

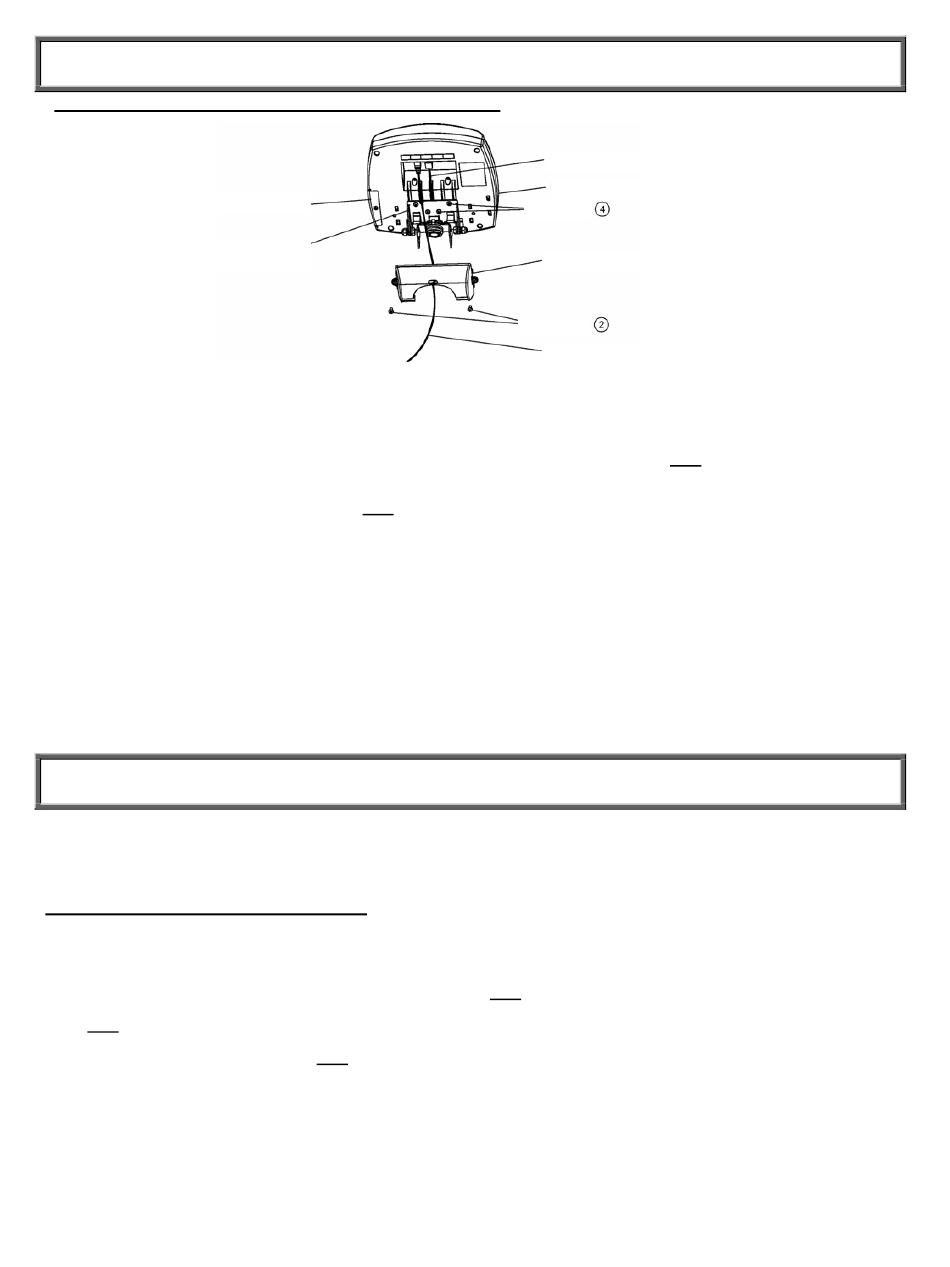

Figura 2
®
para obtener instrucciones sobre cómo saltarse el bloqueo de menús.
®
.
18
CABLE DE LA CELDA DE CARGA
CONJUNTO DE LA PANTALLA
CUBIERTA POSTERIOR
