ISTRUZIONI PER IL MONTAGGIO (SEGUE)
Montaggio di una bilancia 2101KGWA (segue)
COPERCHIO BATTERIE
SUPPORTO DISPLAY
12. Inclinare con cautela la bilancia riportandola nella posizione verticale. NON FARE CADERE LA BILANCIA. Regolare i piedini per
livellare la bilancia, accertandosi che NON siano avvitati completamente nella base (vedi punto 11).
13. Girare il supporto del display di 90˚, quindi posizionare il display vicino al supporto. Inserire il connettore del cavo delle celle di
carico nel connettore corrispondente, sulla parte posteriore del display, quindi inserire e fissare il cavo nel canale centrale del
display. Vedi Figura 2. Nota: non collegare ancora il cavo di alimentazione; attendere fino al punto 19.
14. Fare scorrere il display sul supporto, accertandosi che le due linguette metalliche si inseriscano nelle due scanalature presenti
sulla parte posteriore del display. Nota: a questo punto il cavo delle celle di carico deve essere fissato nel canale interposto
tra il display e il supporto.
15. Inserire quattro viti a croce a testa tronco-conica (E) nel supporto del display e serrarle (vedi Figura 1).
16. Fissare la base dell'adattatore di corrente alternata al corrimano centrale mediante due viti autofilettanti n. 8 x ½ (D).
17. Collegare l'adattatore al connettore di alimentazione sul display, quindi inserire e fissare il cavo nella parte esposta del secondo
canale dalla sinistra nella parte posteriore del display (vedi Figura 2). Fermare il cavo attraverso l'apposita scanalatura sul
coperchio posteriore e allineare le linguette grandi del coperchio posteriore con le scanalature sulla parte posteriore del display.
Esercitare una leggera pressione per fare scattare il coperchio in posizione e fissarlo con due viti a croce a testa tronco-conica M4
(E). Non collegare la bilancia a una presa di corrente finché non è completamente montata.
18. Girare il display per allinearlo con il corrimano centrale, quindi fissare i coperchi anteriore e posteriore del supporto del display,
esercitando una leggera pressione per farli scattare in posizione.
19. Fissare il cavo di alimentazione all'interno del corrimano centrale mediante quattro fascette in plastica, disposte in modo che il cavo
non sia di ostacolo. Una volta staccato il supporto adesivo dalle fascette, è possibile fissarle alla bilancia esercitando una leggera
pressione.
20. A questo punto il montaggio della bilancia è stato completato; collegare l'adattatore di alimentazione a una presa di corrente e/o
inserire le batterie.
INSTALLAZIONE
®
La bilancia ProPlus 2101KGWA viene spedita con la funzione Blocco menu abilitata; questa funzione disabilita certi pulsanti del
tastierino della bilancia, impedendo a utenti di non autorizzati di modificare le impostazioni della bilancia, e può essere esclusa
temporaneamente al fine di personalizzare la bilancia con la funzionalità preferita. Consultare il manuale dell'utente del display ProPlus
per istruzioni su come escludere questa funzione.
Preparazione della bilancia all'uso
1. Rimuovere le pellicole di plastica protettive che coprono il tastierino e il display.
2. Inserire le batterie nel portabatterie (vedi Figura 3).
3. Collegare l'adattatore di alimentazione a una presa di corrente.
4. Accertarsi che sulla piattaforma della bilancia non vi sia nessun oggetto, quindi premere il pulsante ON/OFF o I/O per
accendere la bilancia. Sullo schermo compare la scritta "Health o meter ProPlus" e quindi "0.0KG". Nota: per regolare la
retroilluminazione e/o il contrasto dello schermo, consultare il manuale dell'utente del display ProPlus
Nota: per impostazione predefinita, le impostazioni e le unità di misura della bilancia sono sempre le ultime utilizzate.
5 Quando si scollega l'adattatore di alimentazione dalla presa di corrente, la bilancia viene alimentata dalle batterie se queste
sono installate. Nota: se non è possibile completare la procedura di installazione, consultare la sezione Soluzione dei problemi.
Se non si riesce a eliminare il problema, rivolgersi a personale di assistenza qualificato.

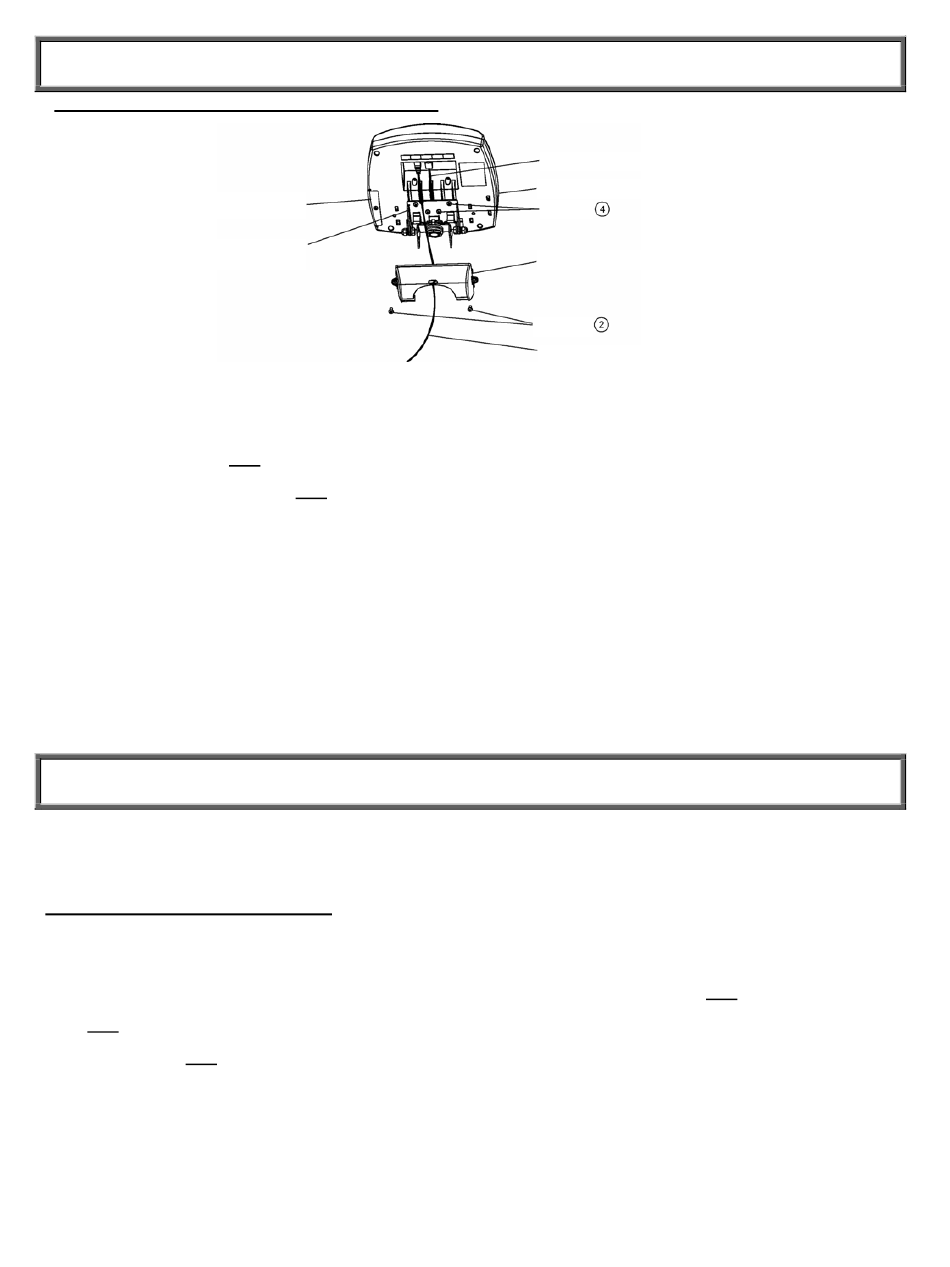

CAVO CELLE DI CARICO
DISPLAY
VITI
BAKDEKSEL
VITI
COPERCHIO POSTERIORE
Figura 2
