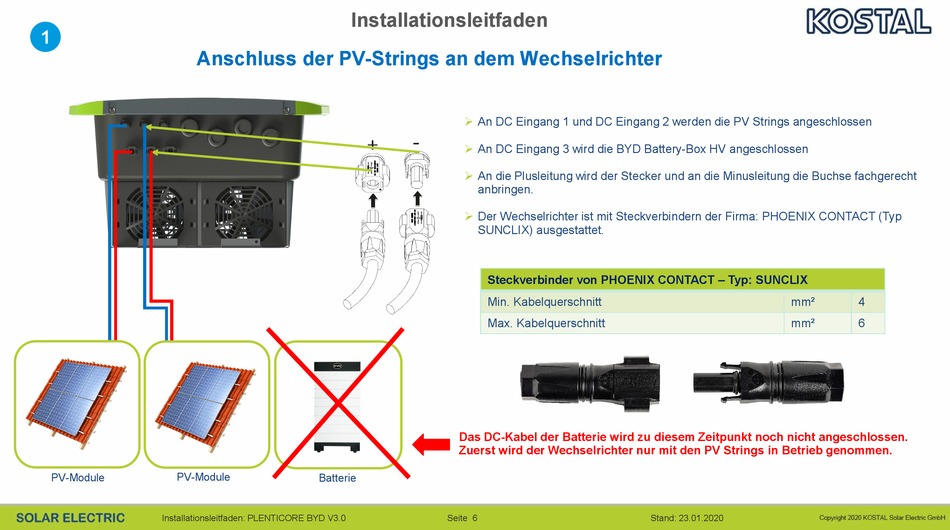

Kostal PLENTICORE plus Installationsleitfaden Seite 6

Anschluss der PV-Strings an dem Wechselrichter
PV-Module
PV-Module
Installationsleitfaden: PLENTICORE BYD V3.0
Installationsleitfaden
An DC Eingang 1 und DC Eingang 2 werden die PV Strings angeschlossen

An DC Eingang 3 wird die BYD Battery-Box HV angeschlossen

An die Plusleitung wird der Stecker und an die Minusleitung die Buchse fachgerecht

anbringen.
Der Wechselrichter ist mit Steckverbindern der Firma: PHOENIX CONTACT (Typ

SUNCLIX) ausgestattet.
Steckverbinder von PHOENIX CONTACT – Typ: SUNCLIX
Min. Kabelquerschnitt
Max. Kabelquerschnitt
Das DC-Kabel der Batterie wird zu diesem Zeitpunkt noch nicht angeschlossen.
Zuerst wird der Wechselrichter nur mit den PV Strings in Betrieb genommen.
Batterie
Seite 6
mm²
mm²
Stand: 23.01.2020
4
6
