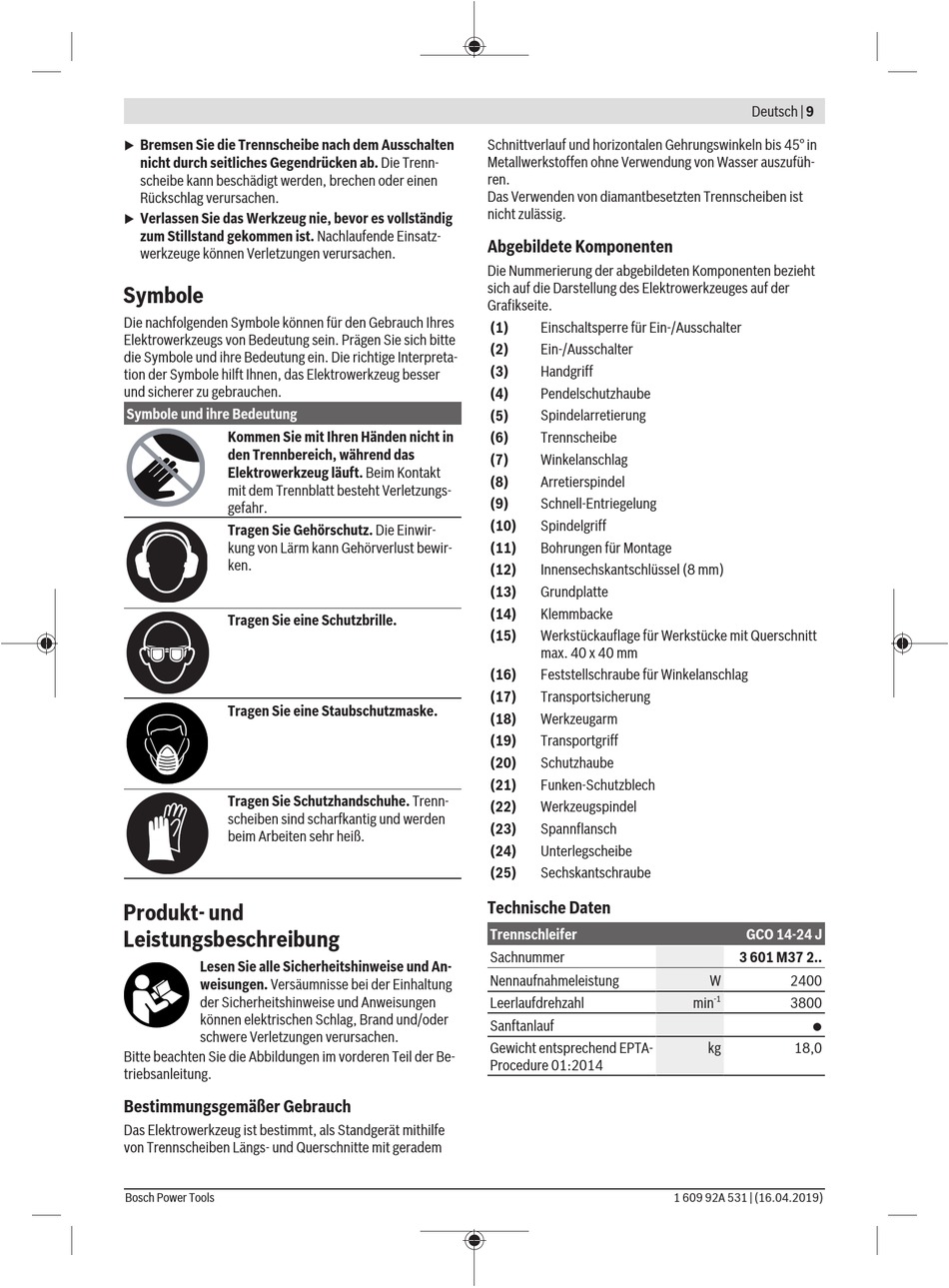

Bremsen Sie die Trennscheibe nach dem Ausschalten
u
nicht durch seitliches Gegendrücken ab. Die Trenn-
scheibe kann beschädigt werden, brechen oder einen
Rückschlag verursachen.
Verlassen Sie das Werkzeug nie, bevor es vollständig
u
zum Stillstand gekommen ist. Nachlaufende Einsatz-
werkzeuge können Verletzungen verursachen.
Symbole
Die nachfolgenden Symbole können für den Gebrauch Ihres
Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte
die Symbole und ihre Bedeutung ein. Die richtige Interpreta-
tion der Symbole hilft Ihnen, das Elektrowerkzeug besser
und sicherer zu gebrauchen.
Symbole und ihre Bedeutung
Kommen Sie mit Ihren Händen nicht in
den Trennbereich, während das
Elektrowerkzeug läuft. Beim Kontakt
mit dem Trennblatt besteht Verletzungs-
gefahr.
Tragen Sie Gehörschutz. Die Einwir-
kung von Lärm kann Gehörverlust bewir-
ken.
Tragen Sie eine Schutzbrille.
Tragen Sie eine Staubschutzmaske.
Tragen Sie Schutzhandschuhe. Trenn-
scheiben sind scharfkantig und werden
beim Arbeiten sehr heiß.
Produkt- und
Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte beachten Sie die Abbildungen im vorderen Teil der Be-
triebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, als Standgerät mithilfe
von Trennscheiben Längs- und Querschnitte mit geradem
Bosch Power Tools
Schnittverlauf und horizontalen Gehrungswinkeln bis 45° in
Metallwerkstoffen ohne Verwendung von Wasser auszufüh-
ren.
Das Verwenden von diamantbesetzten Trennscheiben ist
nicht zulässig.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der
Grafikseite.
(1)
Einschaltsperre für Ein-/Ausschalter
(2)
Ein-/Ausschalter
(3)
Handgriff
(4)
Pendelschutzhaube
(5)
Spindelarretierung
(6)
Trennscheibe
(7)
Winkelanschlag
Arretierspindel
(8)
(9)
Schnell-Entriegelung
(10)
Spindelgriff
(11)
Bohrungen für Montage
(12)
Innensechskantschlüssel (8 mm)
(13)
Grundplatte
(14)
Klemmbacke
(15)
Werkstückauflage für Werkstücke mit Querschnitt
max. 40 x 40 mm
(16)
Feststellschraube für Winkelanschlag
(17)
Transportsicherung
(18)
Werkzeugarm
(19)
Transportgriff
(20)
Schutzhaube
(21)
Funken-Schutzblech
(22)
Werkzeugspindel
(23)
Spannflansch
(24)
Unterlegscheibe
(25)
Sechskantschraube
Technische Daten
Trennschleifer
Sachnummer
Nennaufnahmeleistung
Leerlaufdrehzahl
Sanftanlauf
Gewicht entsprechend EPTA-
Procedure 01:2014
Deutsch | 9
GCO 14-24 J
3 601 M37 2..
W
2400
-1
min
3800
●
kg
18,0
1 609 92A 531 | (16.04.2019)
