Busch-Jaeger Busch-Timer 6465 U-101 Produkthandbuch Seite 14

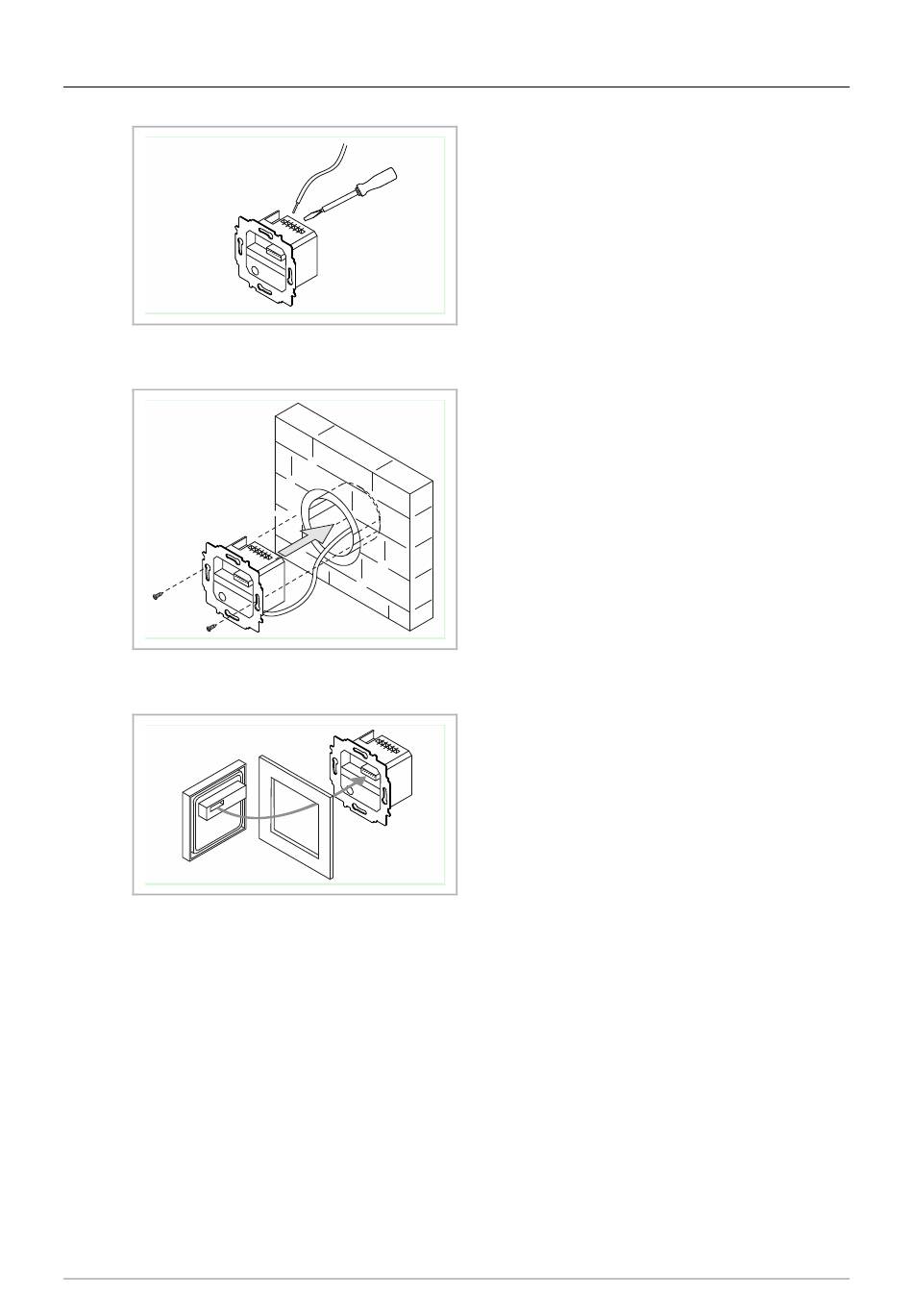

Abb. 3: Kabel anschließen
Abb. 4: UP-Einsatz montieren
Abb. 5: Display montieren
Produkthandbuch 2CKA001373B9373
Anschluss, Einbau / Montage
2. Schließen Sie die Kabel am
UP-Einsatz an.
– Für die Anschlussbelegung,
siehe Kapitel 6.3 „Elektrischer
Anschluss" auf Seite 15.
3. Montieren Sie den UP-Einsatz.
4. Stecken Sie den Aufsatz zusammen
mit dem Rahmen auf den UP-Einsatz
auf.
– Achten Sie darauf, dass der
rückseitige Steckanschluss nicht
verkantet.
– Sollte die Montage erschwert
sein, prüfen Sie, ob sich an den
Einrastöffnungen des
UP-Einsatzes ein Grat gebildet
hat, und entfernen ihn.
Das Gerät ist montiert.
