6.2

Montage / Demontage

Der UP-Einsatz darf nur in UP-Gerätedosen nach DIN 49073-1, Teil 1 oder geeigneten
Aufputzgehäusen montiert werden.
Führen Sie zum Montieren des Geräts die folgenden Schritte durch:

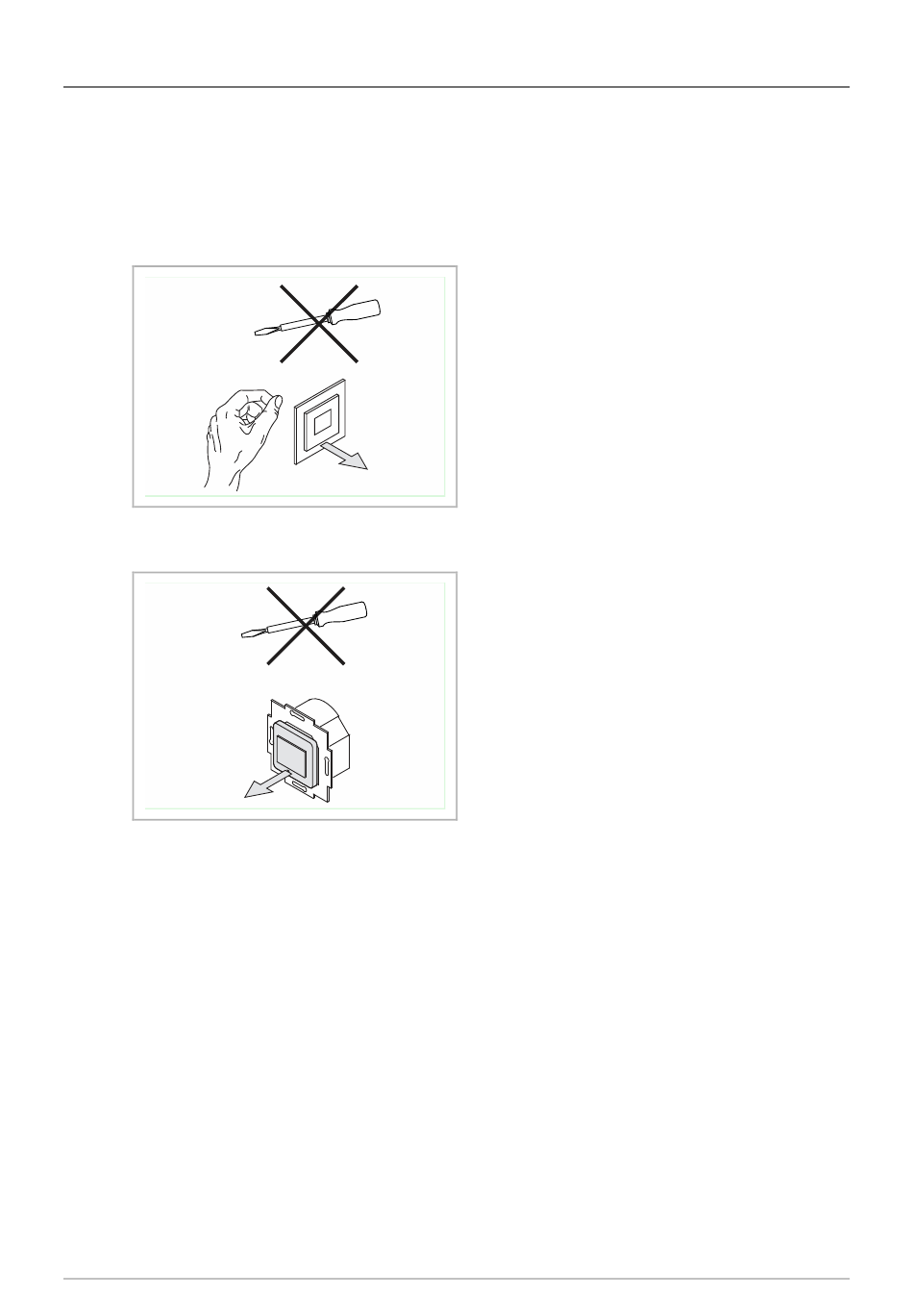

Abb. 1: Wandmontage: Aufsatz abziehen
Abb. 2: Auslieferungszustand: Aufsatz abziehen
Produkthandbuch 2CKA001373B9373
Anschluss, Einbau / Montage
1. Ziehen Sie den Aufsatz ab.
– Ist das Gerät bereits montiert
oder zusammengesetzt, ziehen
Sie den Aufsatz mit Hilfe des
Rahmens vom UP-Einsatz ab.
– Ist das Gerät im
Auslieferungszustand, ziehen Sie
den Aufsatz mit den Händen vom
UP-Einsatz ab.
– Ziehen Sie den Aufsatz nur mit
den Händen ab!
– Verwenden Sie auf keinen Fall
einen Schraubendreher oder
ähnlichen harten Gegenstand
zum Abhebeln. Dabei wird das
Gerät beschädigt.
– Beim Abziehen müssen Sie
zunächst den Widerstand der
Feder-Rastklemmen überwinden.
│13
