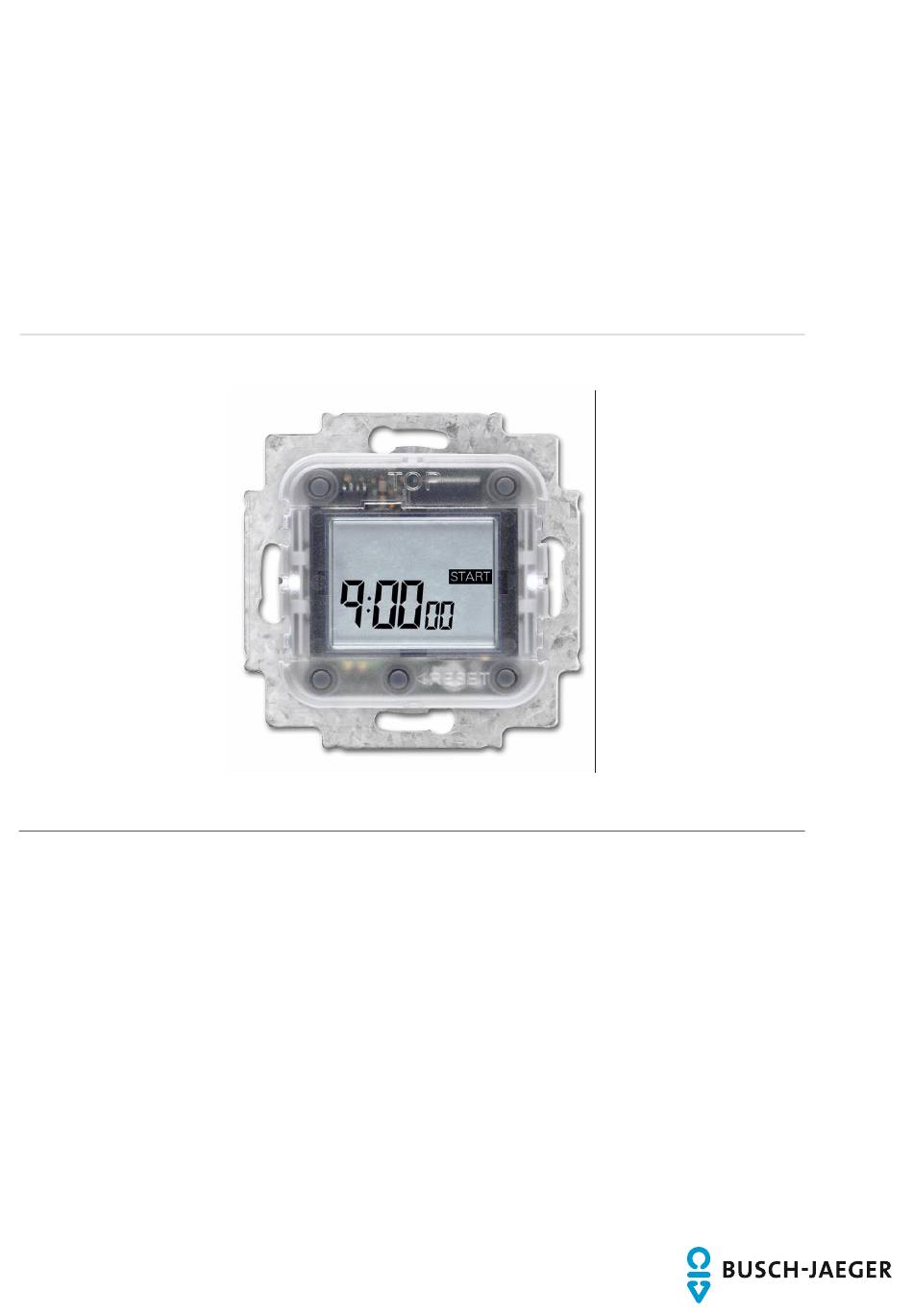

- Seite 1 2CKA001373B9373 │ 02.11.2018 Produkthandbuch Busch-Timer ® Kurzzeittimer-Einsatz 6465 U-101...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ............................. 3 Sicherheit................................4 Verwendete Hinweise und Symbole ....................4 Bestimmungsgemäßer Gebrauch ......................5 Bestimmungswidriger Gebrauch ......................5 Zielgruppe / Qualifikation des Personals ..................... 6 2.4.1 Bedienung ............................6 2.4.2 Installation, Inbetriebnahme und Wartung ..................6 Sicherheitshinweise ..........................7 Hinweise zum Umweltschutz.......................... -
Seite 3: Hinweise Zur Anleitung
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.BUSCH-JAEGER.de... -
Seite 4: Sicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:... -
Seite 5: Bestimmungsgemäßer Gebrauch
Jede Verwendung, die nicht in Seite 5 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber. -
Seite 6: Zielgruppe / Qualifikation Des Personals
Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Bedienung Für die Bedienung des Geräts ist keine spezielle Qualifikation erforderlich. 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen. -
Seite 7: Sicherheitshinweise
Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …... -
Seite 8: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. -
Seite 9: Aufbau Und Funktion

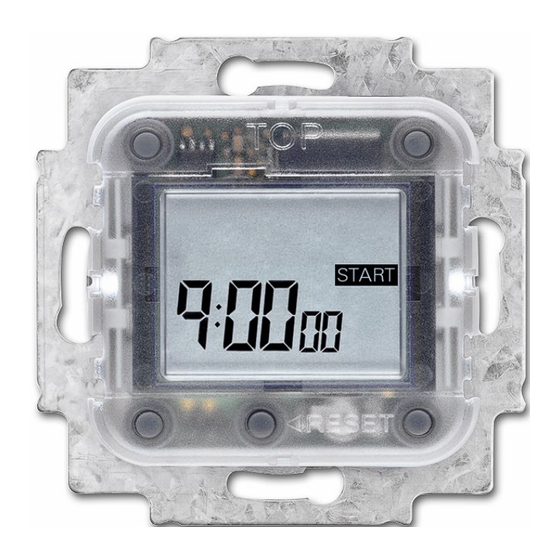

Aufbau und Funktion Aufbau und Funktion Funktionen Der Kurzzeittimer-Einsatz (Countdown-Timer) dient zum zeitprogrammierten Schalten von elektrischen Verbrauchern. Produkthandbuch 2CKA001373B9373 │9... -
Seite 10: Kombinationsmöglichkeiten
Aufbau und Funktion Kombinationsmöglichkeiten 6465 U-101 Zentralscheiben 6435-xxx Tab.1: Kombinationsmöglichkeiten Produkthandbuch 2CKA001373B9373 │10... -
Seite 11: Technische Daten
Technische Daten Technische Daten Bezeichnung Wert Nennspannung: 230 V AC, ±10 % Nennfrequenz: 50 Hz Max. Schaltstrom (Ohmsche Last): 10 A, 230 V~ Max. Schaltstrom (Induktive Last) 4 A, 230 V~ Max. Timerzeit 9:59:59 h Max. Timerzeit 0:00:01 h Min. Timerzeit Schutzart: IP 20 Temperaturbereich... -
Seite 12: Anschluss, Einbau / Montage
Anschluss, Einbau / Montage Anschluss, Einbau / Montage Gefahr – Elektrische Spannung ! Lebensgefahr durch elektrische Spannung in Höhe von 100 … 240 V bei Kurzschluss auf der Kleinspannungsleitung. – Kleinspannungs- und 100 … 240 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! Anforderungen an den Installateur Gefahr –... -
Seite 13: Montage / Demontage
Anschluss, Einbau / Montage Montage / Demontage Der UP-Einsatz darf nur in UP-Gerätedosen nach DIN 49073-1, Teil 1 oder geeigneten Aufputzgehäusen montiert werden. Führen Sie zum Montieren des Geräts die folgenden Schritte durch: 1. Ziehen Sie den Aufsatz ab. – Ist das Gerät bereits montiert oder zusammengesetzt, ziehen Sie den Aufsatz mit Hilfe des... - Seite 14 Anschluss, Einbau / Montage 2. Schließen Sie die Kabel am UP-Einsatz an. – Für die Anschlussbelegung, siehe Kapitel 6.3 „Elektrischer Anschluss“ auf Seite 15. Abb. 3: Kabel anschließen 3. Montieren Sie den UP-Einsatz. Abb. 4: UP-Einsatz montieren 4. Stecken Sie den Aufsatz zusammen mit dem Rahmen auf den UP-Einsatz auf.
-
Seite 15: Elektrischer Anschluss
Anschluss, Einbau / Montage Elektrischer Anschluss Abb. 6: Elektrischer Anschluss Kurzzeittimer-Einsatz gemäß Anschlussbild anschließen. Hinweis Niederspannungs- und 230 V Leitungen dürfen nicht gemeinsam in einer UP Dose verlegt werden! Produkthandbuch 2CKA001373B9373 │15... -
Seite 16: Bedienung
Bedienung Bedienung Tastenbelegung Abb. 7: Übersicht Tastenbelegung [1] Programmiermodus 1 oder 2 aufrufen, [2] Wert im Programmiermodus einstellen (+), [3] Timer starten / stoppen, [4] Wert im Programmiermodus einstellen (-). Produkthandbuch 2CKA001373B9373 │16... -
Seite 17: Programmierung
Bedienung Programmierung Timer starten / stoppen Die folgende Beschreibung erfolgt am Beispiel einer an den Timer angeschlossenen Beleuchtung. Abb. 8: Timer starten / stoppen Führen Sie zum Starten und Stoppen des Timers die folgenden Punkte durch: 1. Betätigen Sie die Taste "OK". –... - Seite 18 Bedienung Programmiermodus 1 Abb. 9: Programmiermodus 1 Führen Sie zum Programmieren des Timers die folgenden Punkte durch: 1. Betätigen Sie die Taste "Programmiermodus" 1x. – Der Timer wechselt in den Programmiermodus 1. – Die Stundenanzeige blinkt. 2. Stellen Sie über die Pfeiltasten die Stunden ein. 3.
- Seite 19 Bedienung Programmiermodus 2 Abb. 10: Programmiermodus 2 Im Programmiermodus 2 wird der Timer über eine Vorauswahl von Festwerten (15; 30 oder 45 Minuten) programmiert. Führen Sie zum Programmieren des Timers die folgenden Punkte durch: 1. Betätigen Sie die Taste "Programmiermodus" 2x. –...
-
Seite 20: Zeiteingabe Sperren
Bedienung 7.2.1 Zeiteingabe sperren Sperren der Zeiteingabe Zum Verhindern einer unbefugten Veränderung der Zeiteinstellung lässt sich die Zeiteinstellung sperren. Führen Sie zum Sperren der Zeiteingabe die folgenden Punkte durch: Abb. 11: Sperren der Zeiteingabe 1. Ziehen Sie die Abdeckscheibe ab. –... -
Seite 21: Wartung
Wartung Wartung Reinigung Achtung ! – Geräteschaden ! Durch Aufsprühen von Reinigungsmitteln können diese durch Spalten in das ■ Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche ■ des Geräts beschädigt wird. -
Seite 22: Notizen
Notizen Notizen Produkthandbuch 2CKA001373B9373 │22... -
Seite 23: Index
Index Index Anforderungen an den Installateur ........12 Notizen ................... 22 Anschluss, Einbau / Montage..........12 Aufbau und Funktion ............... 9 Programmierung ..............17 Bedienung ................6, 16 Bestimmungsgemäßer Gebrauch ........... 5 Qualifikation des Personals ............. 6 Bestimmungswidriger Gebrauch ..........5 Reinigung ................ - Seite 24 Dokument und den darin Fax: +49 2351 956-1700 enthaltenen Themen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten. Copyright 2018 Busch-Jaeger Elektro GmbH © Alle Rechte vorbehalten...
