- Seite 1 0073-1-6632 Rev. 1 20.06.2006 UP-Timer mit 2fach Tastsensor 6128/10-xx Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
3 GER Inhalt Inhalt ......................3 Sicherheit ...................... 4 Technische Daten..................4 Bedienung ..................... 5 Bedienelemente ..................5 Betriebsanzeige..................6 Navigation im Hauptmenü..............7 Inbetriebnahme ..................... 9 Grundeinstellung durch den Installateur ..........9 Montage/Anschließen................9 Datum/Uhrzeit einstellen ..............10 Grundeinstellungen ................11 Service .................... -
Seite 4: Sicherheit
GER 4 Sicherheit Arbeiten am 230 V Netz dürfen nur von Fachpersonal ausgeführt werden! Vor Montage, Demontage Netzspannung freischalten! Durch Nichtbeachtung von Installations- und Bedienungshinweisen können Brand und andere Gefahren entstehen! Technische Daten Gangreserve Schutzart IP 20 Betriebstemperatur 5°C – 45°C... -
Seite 5: Bedienung

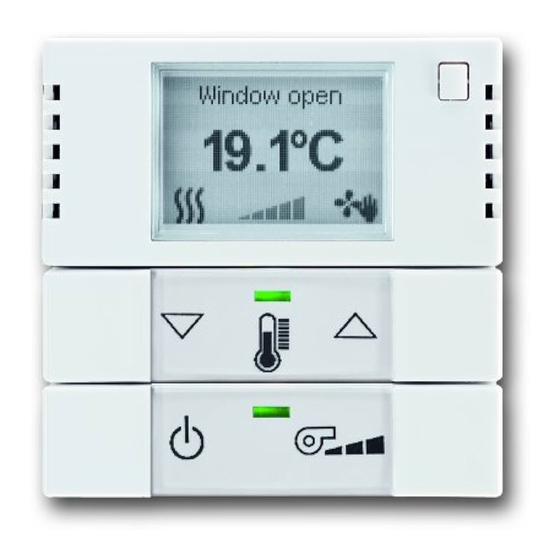

5 GER Bedienung Bedienelemente 1 LCD Anzeige 2 Menüzeilen nach unten scrollen 3 Gewählte Funktion verlassen 4 Status LED Wippe 1 5 Status LED Wippe 2 6 Gewählte Funktion öffnen / bestätigen (enter) 7 Menüzeilen nach oben scrollen 8 Umschalten zwischen Bedienebene und Schaltuhr einstellen (kurze Betätigung) Umschalten Anwesend / Abwesend... -
Seite 6: Betriebsanzeige
GER 6 Betriebsanzeige 1 An-/Abwesend 2 Status Zeitkanal 1 3 Status Zeitkanal 2 4 Alarmanzeigen 5 Uhrzeit 6 Datum Anwesend An-/ Abwesend Abwesend Inaktiv Status Zeitkanal AUTO Aktiv 1 und 2 Zufallsfunktion Tür, Fenster offen Alarm- anzeigen Achtung Regen Wind Schnee Glühbirne... -
Seite 7: Navigation Im Hauptmenü
7 GER Navigation im Hauptmenü Menüs auswählen 1 Anzeige des aktuellen Menüs 2 Verfügbare Untermenüs Mit einem kurzen Druck (<0,5 sec) dieser Taste (es muss ein „Klick“ zu fühlen sein) wechseln Sie von der normalen Betriebsanzeige in das Hauptmenü für die Timer Programmierung. Mit dieser Taste wechselt die Auswahl eine Position nach oben. - Seite 8 GER 8 Werte eingeben/ auswählen 1 Anzeige des aktuellen Menüs 2 Eingabebereich 3 Kontextinformationen 1 Anzeige des aktuellen Menüs 2 Auswahlmöglichkeiten Mit dieser Taste zählt die Auswahl einen Zähler herauf, bzw. wechselt die Auswahl eine Position nach oben. Mit dieser Taste zählt die Auswahl einen Zähler herunter, bzw. wechselt die Auswahl eine Position nach unten.
-
Seite 9: Inbetriebnahme
9 GER Inbetriebnahme Grundeinstellung durch den Installateur Vom Installateur wird der Timer für die grundsätzliche Funktion der Steuerzeiten mit Standardwerten voreingestellt. Die beiden Zeitkanäle des Timers sind dann auf die folgenden möglichen Grundfunktionen eingestellt: ● „Auf und Ab“ für die Steuerung von Jalousien ●... -
Seite 10: Datum/Uhrzeit Einstellen
GER 10 Datum/Uhrzeit einstellen Wenn der Timer zum ersten Mal elektrische Spannung erhält, wird die Funktion „Datum stellen“ angezeigt. ● Stellen Sie das Datum mit den Tasten und bestätigen Sie Tag, Monat und Jahr jeweils mit der Taste ● Verlassen Sie die Funktion mit der Taste Nach dem Verlassen wird die Funktion „Uhrzeit stellen“... -
Seite 11: Grundeinstellungen
11 GER Grundeinstellungen Nach der Inbetriebnahme können unter dem Menüpunkt „Einstellungen“ die Grundeinstellungen verändert werden. Anzeige Für die Anzeige lassen sich die folgenden Parameter einstellen: ● Hintergrundbeleuchtung („automatisch“ oder „immer ein“) ● Kontrast („schwach“, „normal“ oder „stark“) ● Statuszeile (s. Fig. 1-4 S. 6) („sichtbar“... -
Seite 12: Service
GER 12 Datumsformat Das Datum wird im Tag-Monat-Jahr- oder Monat-Tag-Jahr -Format dargestellt. Astrodaten Die Astrodaten werden z. B. für die Steuerung von Jalousien benötigt. Die Jalousien werden dann in Abhängigkeit von der Tageslänge/Sonnenstand herauf- oder heruntergefahren. Für eine korrekte Zeitsteuerung mit der Astrofunktion muss die geografische Position des Standorts eingegeben werden. -
Seite 13: Funktion
13 GER Funktion Steuerzeiten Mit dem Gerät lassen sich bis zu acht Zeitblöcke für Aktionen einrichten (z.B. Jalousien auf oder ab). Beide Zeitkanäle verfügen über je vier Zeitblöcke. Zur komfortableren Gestaltung dieser Steuerzeiten gibt es entsprechende zusätzliche Funktionen: Zeitkanäle Mit dem Gerät lassen sich zwei Zeitkanäle einrichten. (Die Umstellung von Winter- und Sommerzeit erfolgt automatisch.) ●... - Seite 14 GER 14 Zeitblöcke Jeder Zeitkanal enthält vier Zeitblöcke. Diese insgesamt acht Zeitblöcke sind alle gleich aufgebaut. ● Status Hier wird festgelegt, in welchen Fällen der jeweilige Zeitblock aktiv ist (z.B. immer aktiv, aktiv bei Anwesenheit / Abwesenheit, inaktiv). ● Tage Hier wird festgelegt, an welchen Tagen die jeweilige Steuerzeit aktiv ist (z.B.
-
Seite 15: Anwesend/Abwesend
15 GER Anwesend/Abwesend Die Zeitblöcke können vom Anwesenheitsstatus abhängen („anwesend aktiv“ oder „abwesend aktiv“, s.o.). Das Gerät wird durch langes Drücken auf den markierten Knopf (> 0,5 sec) in den entsprechenden Zustand geschaltet. Alternativ kann der Anwesenheitsstatus über das entsprechende Menü verstellt werden. Das Gerät ist im Modus „Anwesend“... -
Seite 16: Programmierung
GER 16 Programmierung Planung der Programmierung Für eine einfache Planung aller notwendigen Einstellungen ist es sinnvoll, sich die Baumstruktur aus dem Anhang mit einem Kopierer auf Din A4 zu vergrößern und nebeneinander zu legen. Hier werden dann die gewünschten Steuerungszeiten und Parameter eingetragen. Anschließend lässt sich die Programmierung übersichtlich Punkt für Punkt durchführen und hinterher kontrollieren. - Seite 17 17 GER „Aktiv“ markieren und bestätigen. Der Zeitkanal 1 ist nun aktiv und das Menü wird automatisch verlassen. Es wird wieder das Menü „Zeitkanal 1“ angezeigt. In den ersten Zeitblock wechseln und diesen aktivieren. „Zeitblock 1“ markieren und in den „Zeitblock 1“ wechseln. „Status“...
- Seite 18 GER 18 Die Uhrzeit des Steuervorgangs programmieren. „Zeitpunkt“ markieren und in „Zeitpunkt“ wechseln. Stunden (08) einstellen und bestätigen. Minuten (10) einstellen und bestätigen. Das Menü verlassen. Die Steuerzeit 08:10 Uhr ist jetzt in diesem Zeitblock für einen Schaltvorgang aktiviert. Die Art und Weise des Schaltvorgangs programmieren. „Wert“...
-
Seite 19: Service
Minuten (30) einstellen und bestätigen. Das Menü verlassen. Die Jalousie fährt nun nicht vor 06:30 herauf. Wieder bis zur Betriebsanzeige wechseln. Die Programmierung des Zeitblocks ist abgeschlossen. Service Busch-Jaeger Elektro GmbH, Service-Center, Freisenbergstraße 2, D- 58513 Lüdenscheid Fon: 0180-5 66 99 00 Funktionsübersicht (Baumstruktur)
