Allgemeine Beschreibung
Bedienpanel zur Steuerung von 24Vdc Motoren für Garagentore (Sektional-, Schwing-, Flügel- und Schiebetore) für Garagen in
Einfamilienhäusern oder Wohnanlagen.
Hauptleistungen:
Automatische Programmierung, Stoppfunktion über Verbrauch, Integrierter Empfänger einsteckbarer, Eingang ohmsche
Sicherheitsleiste, Encodereingang (Hall-Sensor), Bewegungsstart mit reduzierter Geschwindigkeit, Bewegungsende mit redu-
zierter Geschwindigkeit, Anschluss an Handprogrammiergerät.

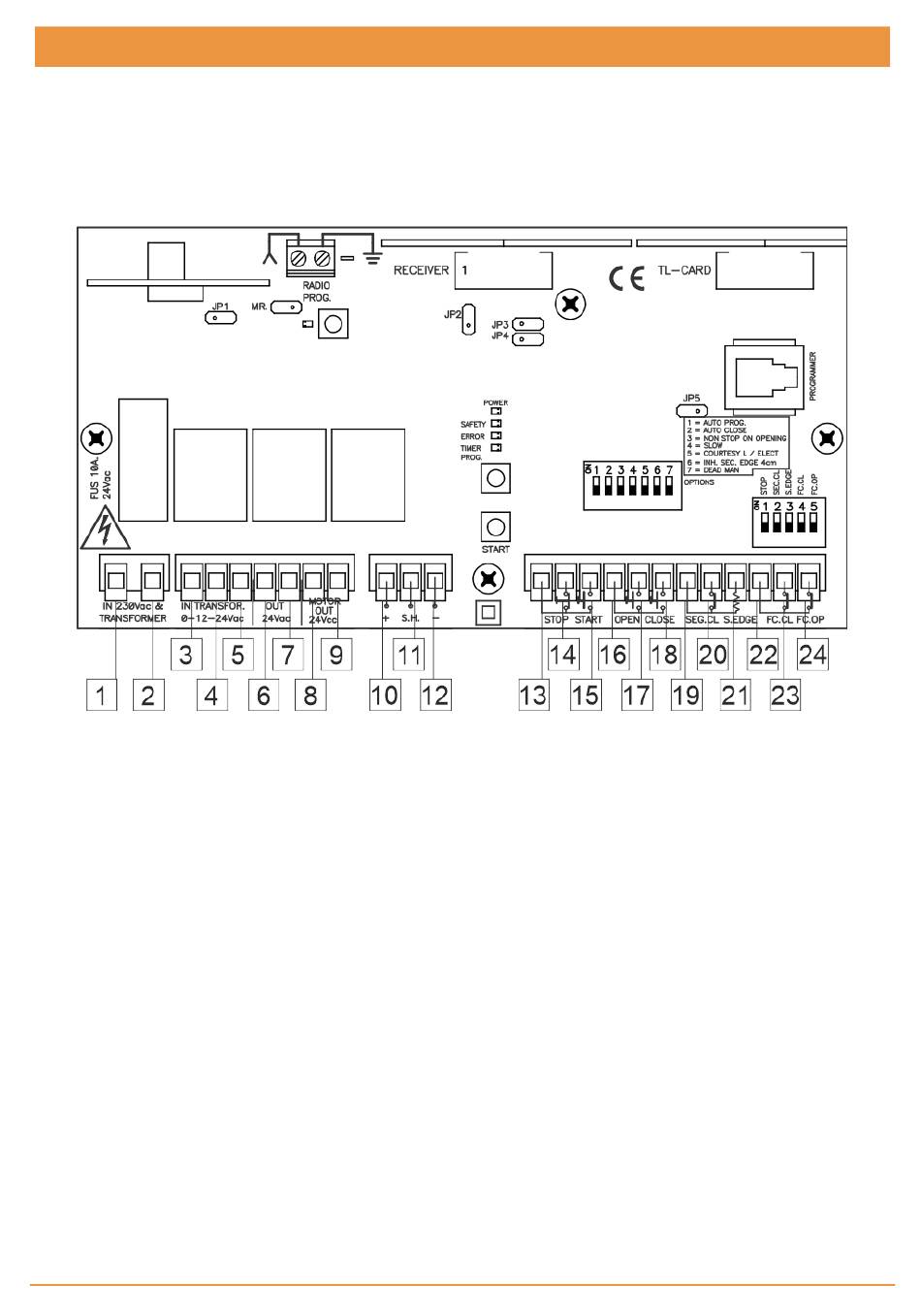

Anschluss
1
Primär 230V AC Transformator
+ Stromversorgung 230V AC
(L)
2
Primär 230V AC Transformator
+ Stromversorgung 230V AC
(N)
3
Sekundär 0V AC Trans-
formator
4
Sekundär 12V AC Trans-
formator
5
Sekundär 24V AC Trans-
formator
6
24V AC Ausgang
7
24V AC Ausgang
8
24V DC Motor
9
24V DC Motor
10
Encodereingang (+)
11
Encodereingang (S.H.)
12
Encodereingang (-)
13
Gemeinsame Leitung Taster
14
Stopp (STOP) (NC)
15
Wechseltaster (START)
(NO)
16
Gemeinsame Leitung Taster
jcmtechnologies
3
17
Öffnungstaster (NO)
18
Schließtaster (NO)
19
Gemeinsame Leitung Sicher-
heitseinrichtungen
20
Sicherheitskontakt Schließen
(SEC.CL) (NC)
21
Sicherheitsleiste ohmscher
Kontakt 8K2 (S.EDGE)
22
Gemeinsame Leitung End-
schalter
23
Endschalter Schließen
(FC.CL) (NC
24
Endschalter Öffnen (FC.OP)
(NC)
