Inhaltszusammenfassung für jcm-tech CONT-R15

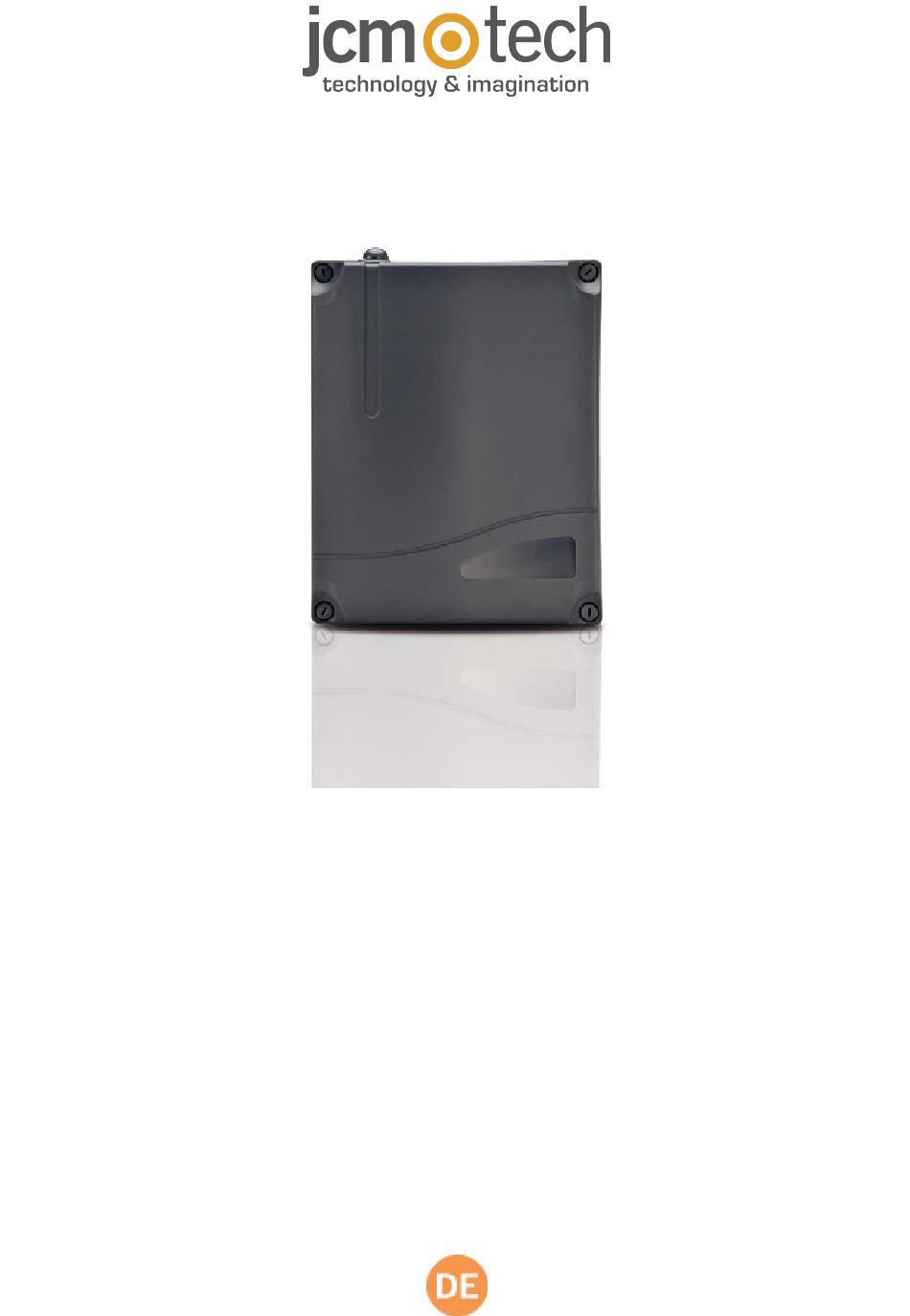

- Seite 1 CONT-R15 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Beschreibung Anschluss Technische Daten Installation Gehäusebefestigung (nur Version mit Gehäuse) Wichte Úberlegungen für die Inbetriebnahme Betreib Referenzsuchfunktion Steuerkontrollfunktion des Tors mit externer Uhr Backjump-Funktion Wahlschalter Eingangsschalter Leuchtanzeigen Brücken Wahlschalter Verbrauch Grenzen Höhen Schalter Schaltdrähte Zeitschaltungen Zeitschaltungen Programmierung Automatische Programmierung Manuelle Programmierung Programmierung Teilöffnung Programmierung der Empfindlichkeit... -
Seite 3: Allgemeine Beschreibung
Allgemeine Beschreibung Bedienpanel zur Steuerung von 24Vdc Motoren für Garagentore (Sektional-, Schwing-, Flügel- und Schiebetore) für Garagen in Einfamilienhäusern oder Wohnanlagen. Hauptleistungen: Automatische Programmierung, Stoppfunktion über Verbrauch, Integrierter Empfänger einsteckbarer, Eingang ohmsche Sicherheitsleiste, Encodereingang (Hall-Sensor), Bewegungsstart mit reduzierter Geschwindigkeit, Bewegungsende mit redu- zierter Geschwindigkeit, Anschluss an Handprogrammiergerät. -
Seite 4: Technische Daten
Technische Daten Parameter Wert Stromversorgung der Steuerung 0-12-24Vac Transformator 0-12-24Vac / 100VA oder 150VA Empfänger Integrierter 868,35MHz (15 Codes) Optionale Karten Empfänger Karten 433,92 / 868,35 MHz, Ampel oder Blitz Ausgang Sicherheitseinrichtung 24Vac / 400mA Betriebstemperatur -20ºC bis +85ºC Dichtigkeit IP54 Geräteklasse Klasse II... -
Seite 5: Betreib
Betreib Kontakt normalerweise zum Öffnen und Schließen geöffnet. Erstes Drücken Wechselbetrieb (START) öffnet; zweites stoppt (wenn Hubende nicht erreicht wurde) und drittes schließt. Wird beim Schließmanöver gedrückt, stoppt er und kehrt um. Kontakt normalerweise geschlossen. Stoppt Manöver in Erwartung eines Halt (STOP) neuen Befehls. -
Seite 6: Wahlschalter
Wahlschalter Option Nr. Obere Position - ON Untere Position - OFF Manuelle Programmierung (werks- 1 (AUTO PROG) Automatische Programmierung mäßige Einstellung) Schließt nicht automatisch (werks- 2 (AUTO CLOSE.) Schließt automatisch mäßige Einstellung) Umschaltung bei Öffnung durch Umschaltung bei Öffnung über 3 (NON STOP ON OPENING) Funk möglich (werksmäßige Ein- Funk unmöglich... -
Seite 7: Brücken Wahlschalter
Brücken Wahlschalter Abschaltung des integrierten Funks (bei Benutzung einer einsteckbaren Empfängerkarte bringt die Unterbrechung der Brücke besseren Empfang) Abschaltung des Passantenkanals der einsteckbaren Empfängerkarte (bei Benutzung eines Ein- zelkanalRACK+DCS muss diese Brücke unterbrochen werden) Wählen Sie wenn die Programmierung durch Pulse oder bis Zeit aus. Mit dem Schaltdraht an AUF die Steuerung wird programmiert werden durch Pulse und mit dem Schaltdraht hat es wird pro- grammiert werden bis Zeit herausgenommen Verbrauch Grenzen Höhen Schalter Schaltdrähte... -
Seite 8: Manuelle Programmierung
Falls an einem der beiden Endpunkte des Tors weder mechanische Anschläge noch Endschalter angebracht werden, muss der START-Taster gedrückt werden um die Endposition am äußeren Ende des Tors festzulegen. Manuelle Programmierung Den Taster TIMER PROG drücken um die Programmierung zu starten. Die Leuchtanzeige TIMER PROG. schaltet sich ein. Die Taster TEST oder START bzw. -
Seite 9: Parameterkonfiguration Von Programmierer Aus
* Beachtung! In einigen Fällen werden möglicherweise keine Hindernisse erkannt Parameterkonfiguration von Programmierer aus Es gibt verschiedene durch tragbaren Programmierer konfigurierbare Parameter. Nachfolgend sind die grundlegendsten Para- meter aufgeführt. Weitere Informationen entnehmen Sie bitte der Betriebsanleitung Programmierer. Zeitbetrieb Gibt an / wählt, ob die Steuerung fúr Zeitbetrieb programmiert ist. Impulsbetrieb Gibt an / wählt, ob die Steuerung für Impulsbetrieb programmiert ist. -
Seite 10: Empfänger Betrieb
Empfänger Betrieb Beim Eingang eines Codes prüft das Gerät, ob sich dieser im Speicher befindet und aktiviert dabei das entsprechende Relais. Manuelle Programmierung Normale Programmierung PROG RADIO Programmiertaster eine Sekunde lang drücken. Dann leuchtet die PROG RADIO Programmierleuchtanzeige auf und das Gerät gibt ein Tonsignal von sich. Das Gerät geht auf normale Programmierung. Unter Drücken des Senders den zu programmierenden Code und Kanal senden. -
Seite 11: Codeabmeldung Gesamtreset
Codeabmeldung Gesamtreset Auf Programmierbetrieb wird der Programmiertaster gedrückt gehalten und 3s lang eine Überbrückung am Resetjumper “MR” vorgenommen. Das Gerät gibt 10 akustische Vorankündigungssignale und danach weitere Signale mit schnellerer Frequenz ab, die auf die Durchführung des Vorgangs hinweisen. Das Gerät bleibt auf Programmierbetrieb. Auch die Pro- grammierleuchtanzeige folgt den akustischen Hinweisen und erfolgt intermittierend. -
Seite 12: Problemlösungen
ändern. Daten EU-Konformitätserklärung JCM TECHNOLOGIES, S.A. erklärt, dass das Produkt CONT-R15 die Anforderungen der Richtlinie RED 2014/53/EU. Außer- dem erfüllt es die relevanten grundlegenden Bedingungen der Maschinenrichtlinie 2006/42/EG, insofern als das Produkt richtig benutzt wird; und der Richtlinie RoHS 2011/65/EU.
