Inhaltszusammenfassung für jcm-tech F30

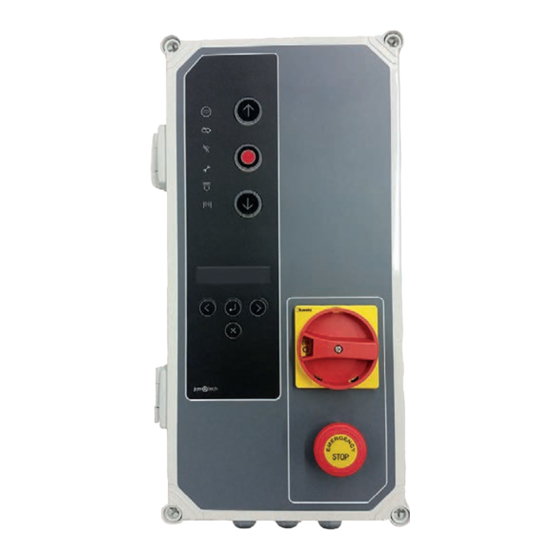

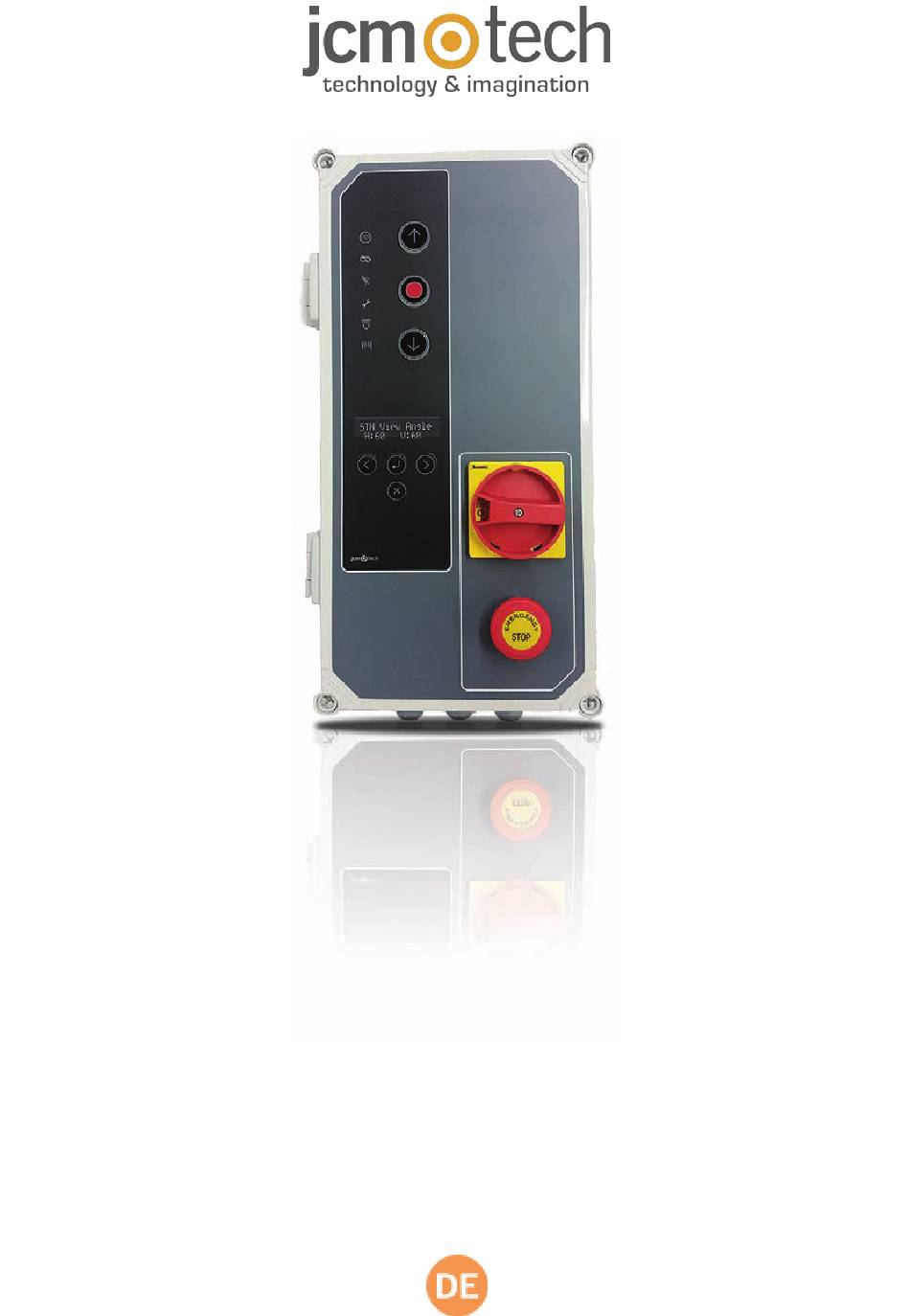

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitsanweisungen Wichtige Sicherheitsanweisungen für die Installation Wichtige Sicherheitshinweise für den Sicheren Gebrauch Systemnutzung Einleitung Allgemeine Beschreibung Detaillierte Beschreibung Installation Befestigungen der Steuerung Anschlüsse Konfiguration / Inbetriebnahme DIP-Schalter 1 DIP-Schalter 2 Stromversorgung anschließen Initialisierung der Wechselrichterparameter Geschwindigkeitsrampeneinstellung Überprüfen der Motordrehrichtung Programmierung Ablaufprogrammierung mit digitalem Endlagenschalter (ENCODER). -
Seite 3: Wichtige Sicherheitsanweisungen
Sie den Berührungskontakt (z.B. mit einer Sicherheitsleiste). Bei automatischer Schließung muss ein Prä- senzmelder installiert werden (z.B. mit einer Fotozelle). F30 wechselt automatisch in Totmann wenn ein Sicherheitselement aktiviert oder defekt ist. Dann arbeiten alle Elemente nur so lange man die Taste gedrückt hält. -
Seite 4: Wichtige Sicherheitshinweise Für Den Sicheren Gebrauch
Wichtige Sicherheitshinweise für den Sicheren Gebrauch •Kinder nicht mit den Bedienungsgeräten spielen lassen. •Bedienungsgeräte außerhalb der Reichweite von Kindern aufbewahren. •Behalten Sie das Tor immer im Blick und halten Sie Menschen davon fern bis es vollständig geöffnet und geschlossen ist. •Achtung bei der Nutzung einer Auslösevorrichtung –... -
Seite 5: Einleitung
Einleitung Allgemeine Beschreibung Motorsteuerung mit 0,75 kW Frequenzumrichter und Steuerung durch JCM, Elektromaten oder Kostal Absolutwertgeber, aus- gelegt für Schnelllauftore. Bestehend aus: •230 VAC Motorbremsausgänge und Blinklichter, sowie spannungsfreie Kontaktausgänge zur Anzeige des Zustands von Tor offen und Tor geschlossen. •Ein 24 VAC-Ausgang und zwei 24 VDC-Ausgänge für den Anschluss von Lichtschranken mit Selbsttest oder anderem Zube- hör wie Radare. -
Seite 6: Detaillierte Beschreibung
Detaillierte Beschreibung 1- Feinsicherung 14- MOTOR 1A/250V Anschluss für Motor U (Auf) V (Zu) W (Gemeinsam) 2- AUTO-SCHLIEßEN ZEITEINSTELLUNG 15- SPANNUNGSVERSORGUNG Min=3s - Max=60s Spannungsversorgung Zuleitung Drehpoti auf max =Kein Auto-Schließung 3- EMPFÄNGER 16- SCHUTZERDE (OBLIGATORISCH) Motion STICK / DCS RACK Empfängeranschluss Anschluss für Masse 4- MTC 17- SICHERHEITSLEISTEN-EINGANG / -STOPP... - Seite 7 jcmtechnologies...
-
Seite 8: Installation
Installation Befestigungen der Steuerung Befestigen Sie die Motorsteuerung mindestens 1,5 m über dem Boden vertikal an der Wand, wie unten angezeigt. jcmtechnologies... -
Seite 9: Anschlüsse
Anschlüsse Das Gerät muss zur Vermeidung von Stromschlägen von der Stromversorgung und allen elektrischen Anschlüssen getrennt werden. STROMVERSORGUNGSANSCHLUSS UND MOTORANSCHLUSS jcmtechnologies... - Seite 10 AUSGANG DRUCKTASTEN ENDSCHALTER EINGANG jcmtechnologies...
- Seite 11 EINGANG OPTO-SICHERHEITSLEISTE / 8K2 SICHERHEITSLEISTENEINGANG (AUTOEDGE) LICHTSCHRANKEN EINGANG Normalerweise ist Lichtschranke 1 standardmäßig für Öffnungssicherheit und Lichtschranke 2 für Schließsicherheit konfiguriert. Zur Sicherheit die Konfiguration der Steuerungsparameter prüfen. jcmtechnologies...
- Seite 12 NPN LICHTSCHRANKEN EINGANG NPN PHOTOCELL BARRIERS INPUTS LICHTSCHRANKENEINGÄNGE jcmtechnologies...
-
Seite 13: Konfiguration / Inbetriebnahme Dip-Schalter
Konfiguration / Inbetriebnahme DIP-Schalter 1 Im Auslieferungszustand sind alle DIP-Schalter auf „AUS“ gestellt. DIP-SCHALTER 1- AUTO SCHLIESSEN Schließt nicht automatisch Schließt automatisch Funktioniert ohne Totmann wäh- Aktiviert den Totmann während des 2- DM AUF rend des Öffnungsvorganges Öffnungsvorgangs Funktioniert ohne Totmann wäh- Aktiviert den Totmann während des 3- DM ZU rend des Schließvorgangs... -
Seite 14: Initialisierung Der Wechselrichterparameter
Initialisierung der Wechselrichterparameter Zur Initialisierung der Wechselrichterparameter die Einmal im Menü das Menü FREQ.UMRICHTER mit der oder anwählen und mit der Taste quit- Taste oder für 2 Sekunden drücken, um auf tieren. Auf dem Display erscheint die Meldung „BITTE PROGRAMMIERUNG zu gehen, das Menü PARAM WARTEN DATEN WERDEN GELADEN“. -
Seite 15: Geschwindigkeitsrampeneinstellung
Folgende auf dem Leistungsschild des Motors zu findende Parameter müssen eingegeben werden: •FC Motor Freq: Motorfrequenz •FC Motor Power: Motorleistung •FC Motor Current: Motorstrom •FC Motor RPM: Motordrehzahl pro Minute Geschwindigkeitsrampeneinstellung Sobald die Punkte „Tor auf“ und „Tor zu“ programmiert wurden, wird die Programmierung des Tors automatisch aus den nach- stehend angegebenen VERSUS-Parametern berechnet. -
Seite 16: Überprüfen Der Motordrehrichtung
•FC PosRamp Time: Beschleunigungsrampe (Sekunden von 0 % bis 100 % der Drehzahl) •FC HighSpeedOpen: Öffnungsgeschwindigkeit (%) •FC NegRampTime: Verzögerungsrampe (Sekunden von 100 % bis 0 % der Drehzahl) •FC Creep Speed: Annäherungsgeschwindigkeit (%) •Creep Puls Open: Annäherungsimpuls / Zeit (Sekunden bei Betrieb mit Endschaltern) •FC HighSpeedClose: Schließgeschwindigkeit (%) •Creep Puls Close: Annäherungsimpuls / Zeit (Sekunden bei Betrieb mit Endschaltern) •FC QuickStopTime: Bremsrampe (Sekunden von 100 % bis 0 % der Drehzahl) bei Betrieb mit Endschaltern... -
Seite 17: Programmierung Des Schließvorgangs
PROGRAMMIERUNG DES SCHLIEßVORGANGS PROG Taste für 3 Sekunden gedrückt halten Eine LED Anzeige leuchtet auf. Tor in „Tor ZU“ Position bringen durch betätigen der Tasten . .Es wird empfohlen, mittellange bis lange Test- läufe auszuführen um eine korrekte Einstellung zu gewährleisten. Wenn das Tor in die erwünschte „Tor ZU“... -
Seite 18: Bewegungsvorgang - Programmierung Mit Endlagenschalter
Bewegungsvorgang - Programmierung mit Endlagenschalter Stellen Sie die DIP-Schalter 2 der Option 2 auf Position AN. Der Jumper am Drehgeberstecker muss gesteckt sein. Vor der Programmierung muss der Endlagenschalter eingestellt sein und das Tor in die Position „Tor ZU“ gebracht werden. PROGRAMMIERUNG DES ÖFFUNGSVORGANGS PROG Taste für 3 Sekunden gedrückt halten . -
Seite 19: Instandhaltung
Instandhaltung Austausch der Sicherung Wenn beim Anschluss des Geräts an die Stromversorgung nicht das Frontpanel aufleuchtet, Frontabdeckung öffnen und die Sicherung durch eine andere mit den gleichen Merkmalen austauschen. Parameter auf Standardwerte setzen Wenn die Parameter auf die Standardwerte eingestellt werden sollen, muss, wie nachfolgend beschrieben, in das Para- metermenü... -
Seite 20: Fehlersuche
Fehlersuche ANZEIGE LÖSUNG Not-Halt-Eingang aktiviert Erkennung schwacher Batterie Batterien des Sicherheitssenders prüfen. Funksignal prüfen. Batterien prüfen, neu pro- Funkkommunikationsfehler grammieren oder Gerätestandort wechseln. ON: Installateur-Modus Siehe Kapitel Wartung Blinkend: Wartungswarnung ON: Aktivierungsfehler der Lichtschranke beim Schließen Blinkend: Zeigt die Reversierbewegung nach einer Hinderniserkennung an ON: Aktivierung RS3 / Sicherheitsleiste Blinkend: Zeigt die Reversierbewegung nach... -
Seite 21: Anzeige Für Mögliche Fehler - Led Fehler
Anzeige für mögliche Fehler - LED Fehler FEHLER LED FEHLER ANZEIGE LÖSUNG 10x langsam blin- ER02 INTERN- FEHLER Interner Fehler Techniker konsultieren kend 2x schnell blinkend Programmieren Sie einen kür- 10x langsam blin- Maximal zugelassener zeren Bewegungszeitraum als ER09 MAX. PROG. Zeit Bewegungszeitraum über- kend den maximal angegebenen... -
Seite 22: Technische Daten
Technische Daten Elektrische Parameter Parameter Werte Spannungsversorgung 230Vac Maximale Motorleistung 230Vac 3~ 0,75kW Optional Karten (EXPANSION1/EXPANSION2) RSEC3, TL-CARD-V Empfänger Kartenverbindung Motion STICK / DCS RACK 230V Ausgang Motorbremse und Blinklicht Spannungsfreie Ausgänge AUF/ZU Türstatus Signale Zubehör Leistungsanschlüsse / Lichtschranken Test 24Vac +/- 20% / 24Vdc / 24Vdc TEST Ausgänge (gesamt 700mA) Eingänge für digitale Endlagenschalter mit Encoder... -
Seite 23: Notizen
Notizen jcmtechnologies... -
Seite 24: Daten
