Inhaltszusammenfassung für jcm-tech EASY-ROLL

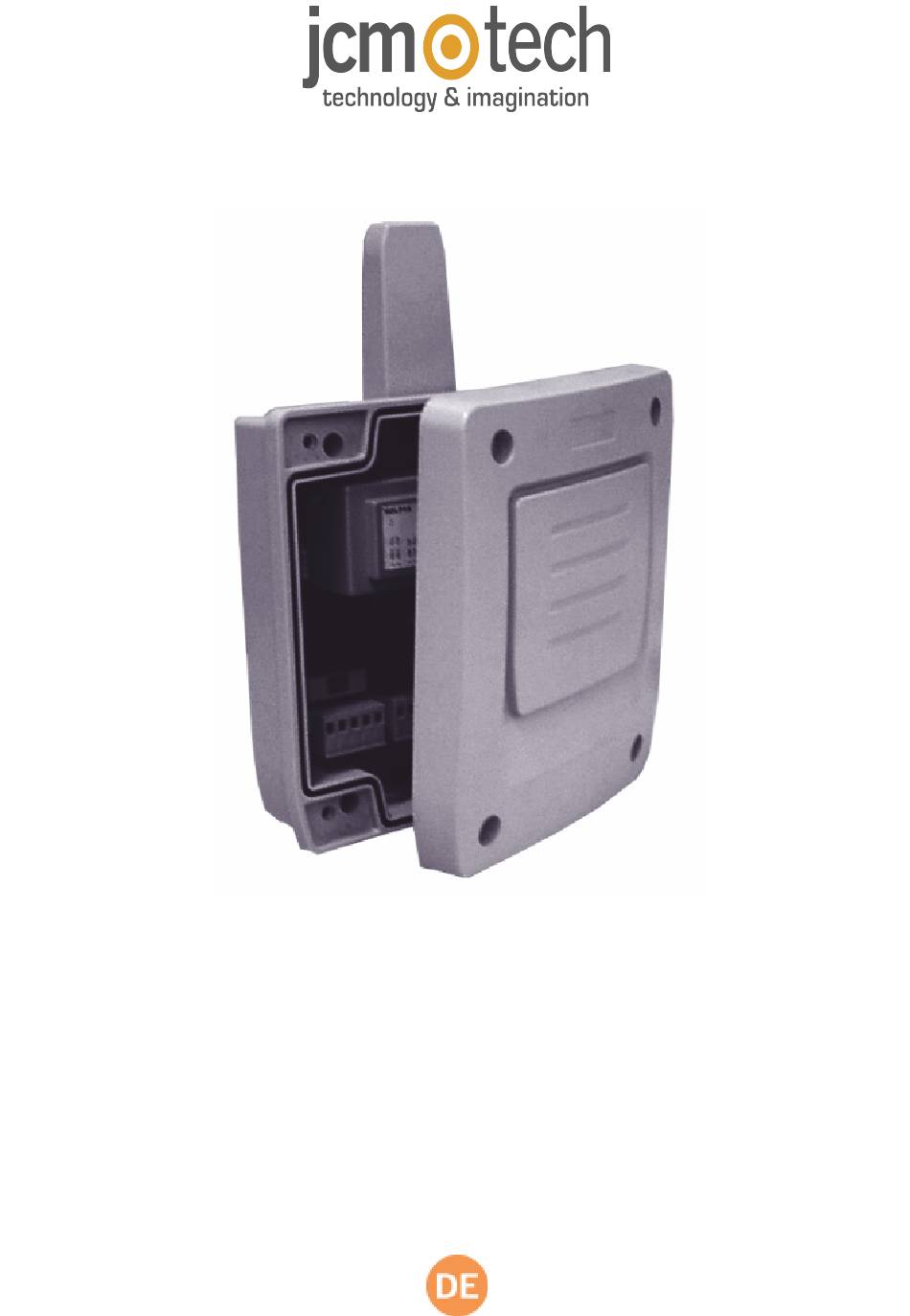

- Seite 1 Bedienungsanleitung EASY-ROLL...
-
Seite 2: Wartung
Wartung Verwendung des Empfängers Dieser Empfänger ist zur Verwendung für Fernbedienungen an Garagentoren bestimmt. Die Verwendung für die direkte Betätigung von Geräten, die von den Spezifikationen abweichen, ist nicht gewährleistet. Der Hersteller behält sich das Recht vor, die Gerätespezifikationen ohne Vorankündigung zu ändern. Wichtige Sicherheitsanweisungen für die Installation Vor irgendwelchen Eingriffen an dem Gerät die Stromversorgung abschalten. -
Seite 3: Merkmale Empfänger
Merkmale Parameter Wert Merkmale Empfänger Frequenz 868,35 MHz Kodierung Hochsicherer Wechselcode Speicher 15 Codes Merkmale Steuerung Stromversorgung 230Vac ±10% Motorhöchstleistung 0.75CV Ruhe-/Betr.verbrauch 23mA / 43mA Motorsicherung Eingänge Wechseltaster, Sicherheitskontakte, Stopptaster, Öff- nungstaster und Schließtaster Ausgang Hilfskontaktausgang, 24 VAC und Autotest Steuerzeit 1 Sekunde –... -
Seite 4: Allgemeine Beschreibung
Allgemeine Beschreibung Steuerung mit eingebautem Empfänger und Radiobandsystem für Federwellenantriebe und Automatismen für Rolltore und Rollläden. Gestattet drei Betriebsarten; Automatikbetrieb, Halbautomatikbetrieb und Totmannbetrieb (mit Funkttaster). Gestattet die Speicherung von 15 Sendern. Verfügt über Eingang für Wechseltaster, Eingang für zwei Sicherheitskontakte, Ausgang zur Speisung von Fotozellen und Aus- gang für Autotest. -
Seite 5: Halbautomatikbetrieb (Voreingestellte Option)
1- Automatikbetrieb Bei Verwendung von Tastern, Funksendern oder Funktastern Option 6 (AUTOCLOSE) des Optionsschalters auf ON stellen. An die mit START gekennzeichneten Klemmen einen NA Wechseltaster anschließen. Dieser Taster führt zwei Funktion aus: Wechsel und Stopp. Je nach Ausführung können zur Durchführung des Manövers die als OPEN, CLOSE und STOP gekennzeichneten Klem men verwendet werden. -
Seite 6: Zeitprogrammierungng
ZeitprogrammierungNG Vor Beginn der Zeitprogrammierung muss das Tor ganz geschlossen sein. Für den Zugang zur Programmierung eine Sekunde lang den PANEL PROG Knopf drücken. Dann leuchtet die rote PRG Leuch- tanzeige auf und das Gerät gibt ein Tonsignal von sich. Zur Durchführung der Hubprogrammierung den START- oder TEST-Taster verwenden. - Seite 7 Sperrung Sicherheitsleiste Die Steuerung umfasst eine Funktion, die die Sicherheitsleiste automatisch auf den letzten 4 cm Hub sperrt. Ständige Korrektur Boden- und Deckenhöhe Die Steuerung umfasst ein System zur ständigen Erkennung und Korrektur der Boden- und Deckenhöhe, das auf Betriebsart immer funktioniert, sofern von den äußersten Torpositionen aus ein ganzes Öffnungs- oder Schließmanöver durchgeführt wurde.
-
Seite 8: Codeabmeldung Gesamtreset
Zur Programmierung der Sicherheitsleisten den Programmiertaster PROG.RB. drücken. Den Anweisungen des RADIOBAND-Systems folgen. Daten EG Konformitätserklärung JCM TECHNOLOGIES, S.A. erklärt hiermit, dass das EASY-ROLL Produkt den geltenden Maschinenrichtlinien 2006/42/EC sowie den Richtlinien elektromagnetischer Kompatibilität 2014/30/EU und 2014/35/ EU und der Niederspannungsrichtlinie 2011/65/EU RoHS, wenn relevant, entspricht Siehe Website www.jcm-tech.com/en/declarations...
