PCAN-PCI Express – Benutzerhandbuch
3 CAN-Bus anschließen
3.1 Anschluss über D-Sub-Steckverbinder
Ein High-Speed-CAN-Bus (ISO 11898-2) wird an die 9-polige D-Sub-
Steckverbindung angeschlossen. Die CAN-Belegung entspricht der
Spezifikation CiA® 303-1.

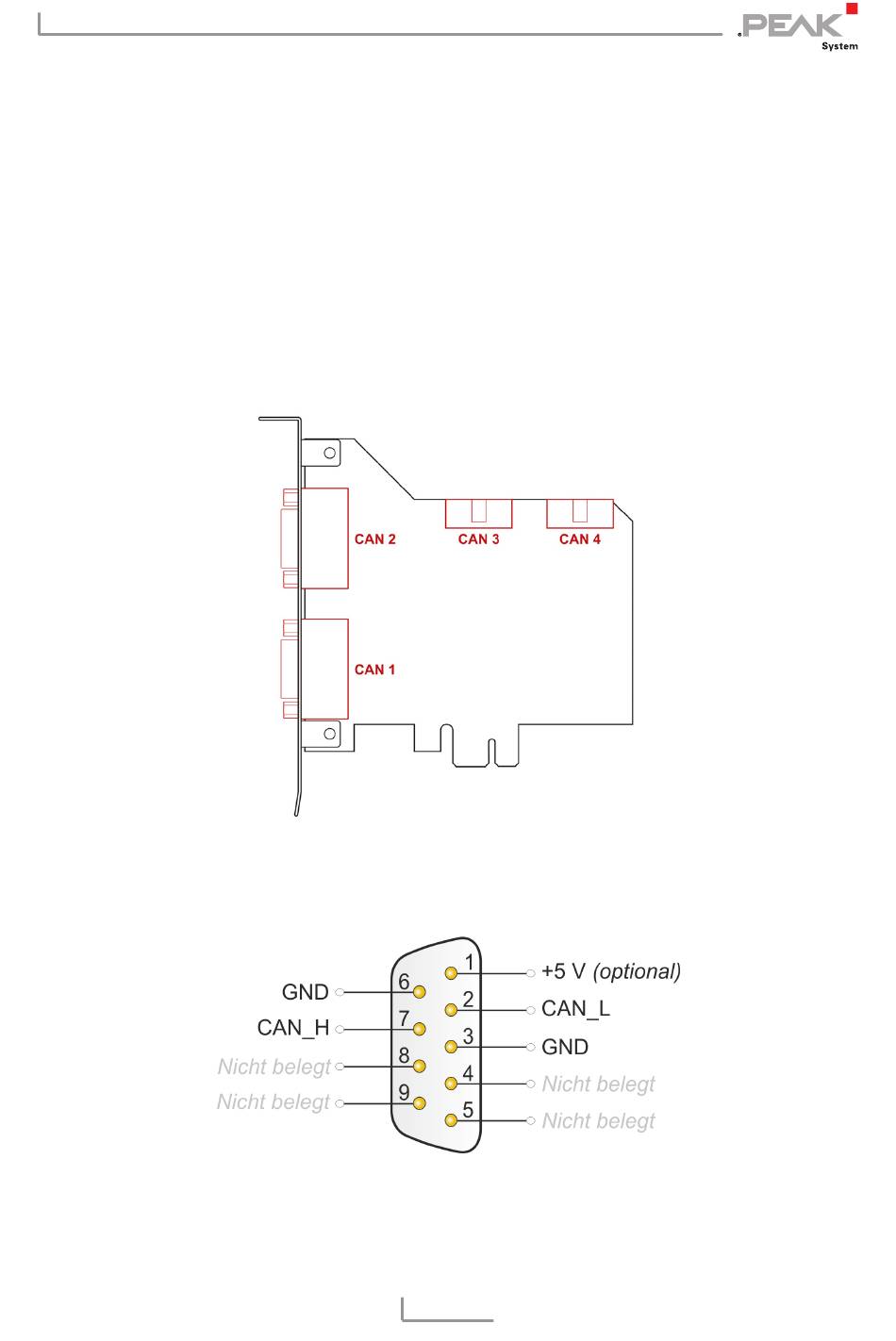

Abbildung 1: Position der Pfostenstecker für die CAN-Anschlüsse,
CAN 3 (oben links), CAN 4 (oben rechts)
Abbildung 2: Anschlussbelegung High-Speed-CAN
(Sicht auf einen Stecker an der PCAN-PCI Express-Karte)
