PCAN-PCI Express – Benutzerhandbuch

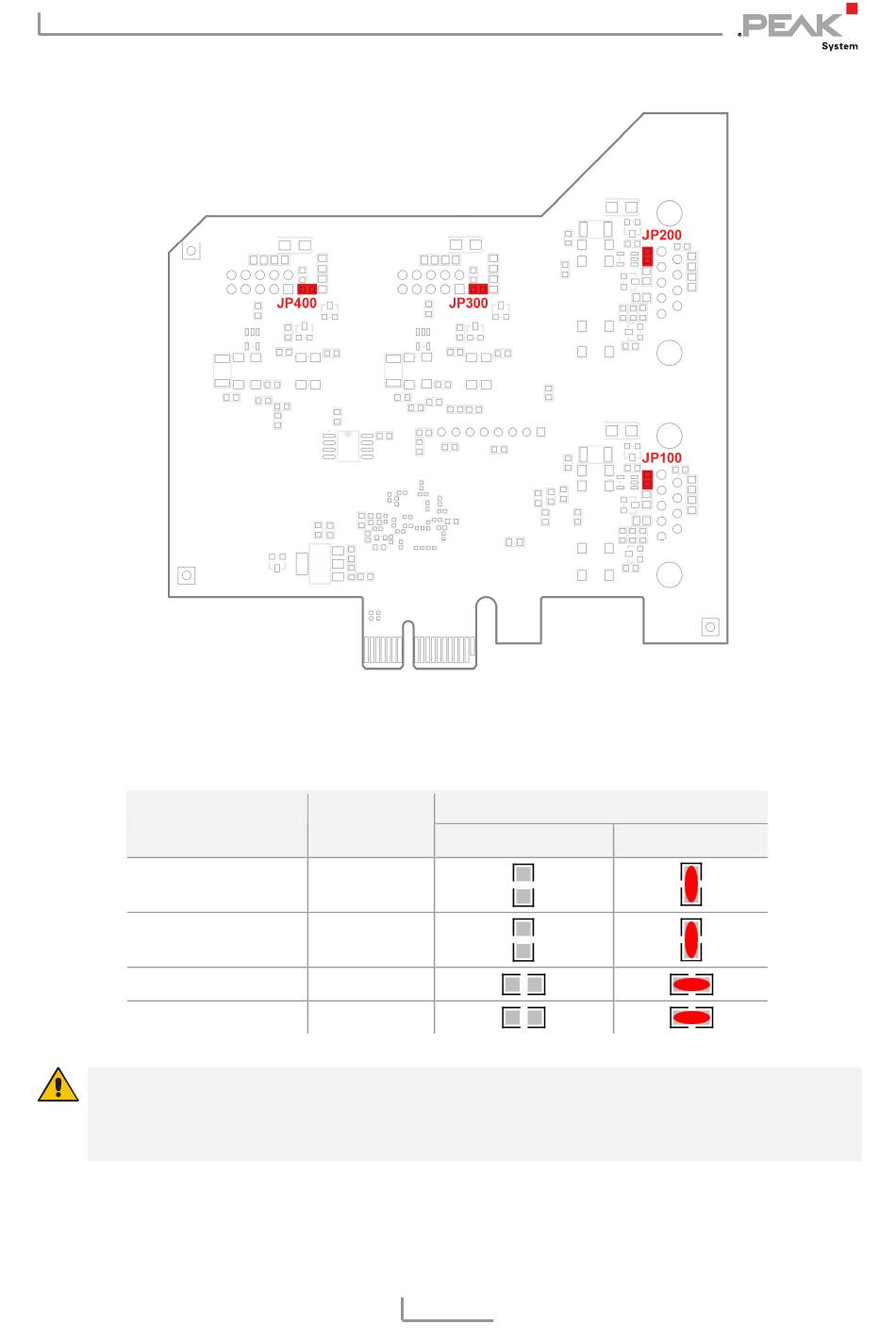

Abbildung 5: Position der Lötfelder auf der Platinenrückseite für die 5-Volt-
D-Sub-Anschluss
CAN 1
CAN 2
CAN 3
CAN 4
Kurzschlussgefahr! Die 5-Volt-Versorgung ist nicht gesondert
gesichert. Darum müssen Sie den Computer ausschalten, bevor
Sie CAN-Kabel oder zusätzliche Peripherie an- und abstecken.
Versorgung am CAN-Anschluss
Lötfeld
Ohne (Standard)
JP100
JP200
JP300
JP400
13
5-Volt-Versorgung
Pin 1
