PCAN-PCI Express – Benutzerhandbuch
3.1.1

Slotblende mit D-Sub-Steckern

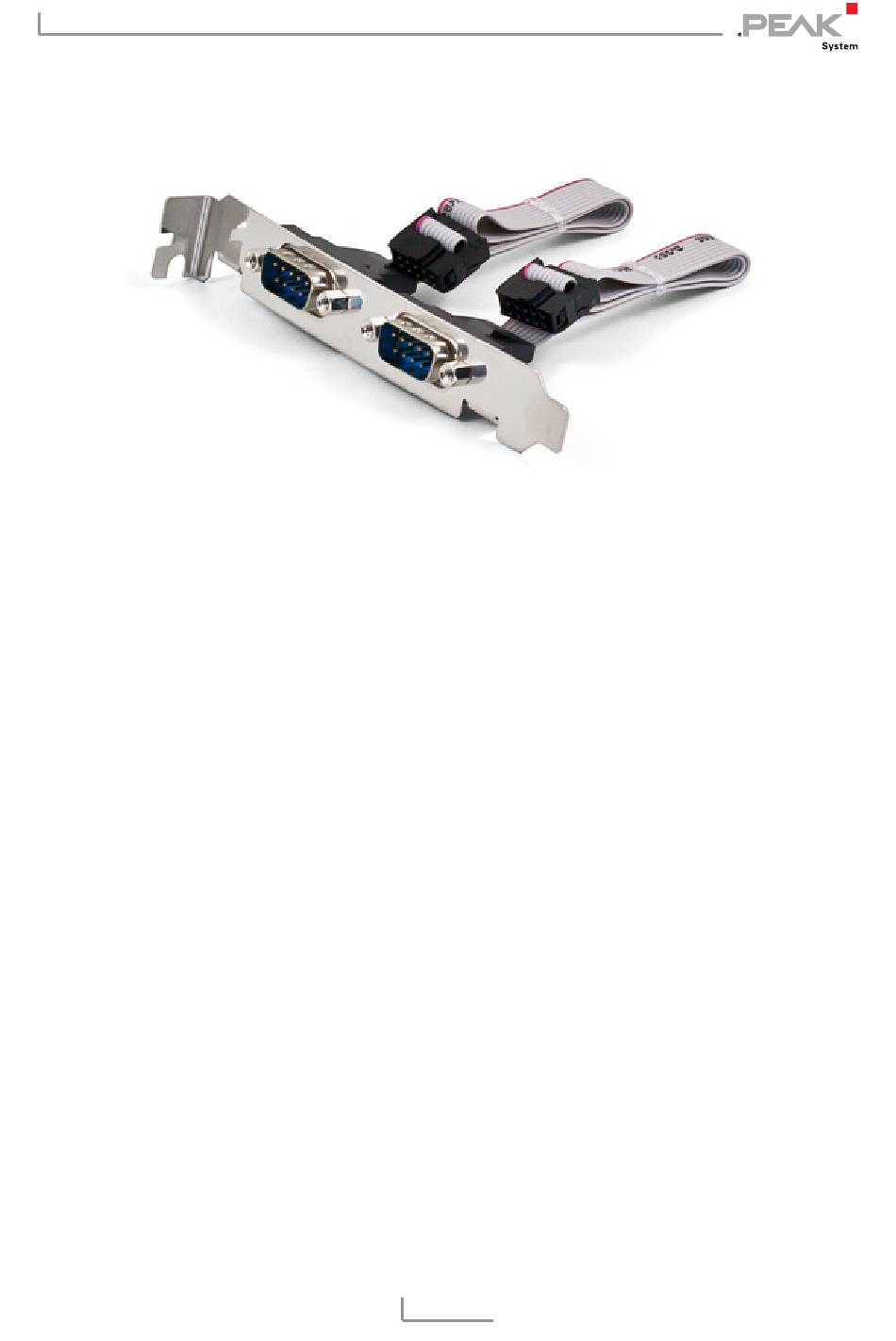

Abbildung 4: Zweikanal-Slotblende
Nur Vierkanalversion: Um einen CAN-Bus an die PCAN-PCI Express-
Karte anzuschließen, benutzen Sie die im Lieferumfang enthaltene
Slotblende. Nachdem Sie die Flachbandkabel von der Slotblende
mit den 10-poligen Pfostenstecker der CAN-Anschlüsse 3 und 4 auf
der Karte verbunden haben, können Sie den CAN-Bus an die D-Sub-
Steckverbinder anschließen.
