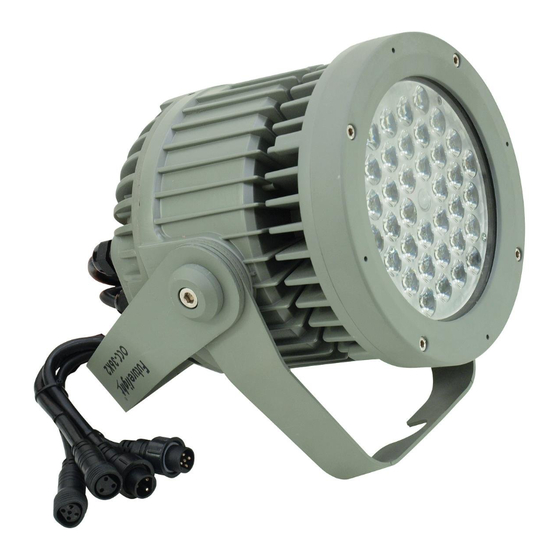

Futurelight OCC-36 K2 3W RGB IP65 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Futurelight Anleitungen
  4. Lichtanlage
  5. OCC-36 K2 3W RGB IP65
  6. Bedienungsanleitung

Futurelight OCC-36 K2 3W RGB IP65 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
LED outdoor floodlight
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
USER MANUAL
OCC-36 K2
3W RGB IP65
©
Copyright
Nachdruck verboten!
Reproduction prohibited!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Futurelight OCC-36 K2 3W RGB IP65

Inhaltszusammenfassung für Futurelight OCC-36 K2 3W RGB IP65

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL OCC-36 K2 3W RGB IP65 LED outdoor floodlight © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!

  • Seite 2: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummer 51841395 This user manual is valid for the article number 51841395 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com 2/30 00035996.DOC, Version 1.0...

  • Seite 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT OCC-36 K2 3W RGB IP65 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den OCC-36 K2 3W RGB IP65 aus der Verpackung.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

  • Seite 5: Bestimmungsgemäße Verwendung

    so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden!

  • Seite 6: Gerätebeschreibung

    Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. Das Gerät ist immer mit einem geeigneten Sicherheitsfangseil zu sichern. Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass alle Gummidichtungen ordnungsgemäß...

  • Seite 7: Geräteübersicht

    Geräteübersicht (1) Gehäuse (2) LEDs (3) Standbügel (4) Hängebügel (5) Fangseilöse (6) Spannungsversorgungs- ausgang (7) Spannungsversorgungs- eingang (8) DMX-Eingangsbuchse (9) DMX-Ausgangsbuchse (10) Steuereinheit (11) Display (12) Esc-Taste (13) Up-Taste (14) Down-Taste (15) Enter-Taste (16) Kühlrippen 7/30 00035996.DOC, Version 1.0...

  • Seite 8: Installation

    INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern. Überkopfmontage Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
  • Seite 9 BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Befestigen Sie das Gerät über einen geeigneten Haken an Ihrem Traversensystem. Sichern Gerät Überkopfmontage immer mit einem geeignetem Sicherungsseil.

  • Seite 10: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät

    Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.

  • Seite 11: Anschluss Ans Netz

    Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der OCC-36 K2 3W RGB IP65 den Betrieb auf. Stand Alone-Betrieb Der OCC-36 K2 3W RGB IP65 lässt sich im Stand Alone-Betrieb ohne DMX-Controller einsetzen. Trennen Sie dazu den OCC-36 K2 3W RGB IP65 vom DMX-Controller. 11/30...

  • Seite 12: Control Board

    Control Board Das Control Board bietet mehrere Möglichkeiten: so lässt sich z. B. die DMX-Startadresse einstellen. Drücken Sie die Enter-Taste. Über die Up-Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern.
  • Seite 13 MODE • Drücken Sie die Enter-Taste, um ins Hauptmenü "MODE" zu gelangen. • Drücken Sie die Enter-Taste und wählen Sie "ADDR", "CHAN" oder "SLAV" durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Auswahl des gewünschten Untermenüs. Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen.

  • Seite 14: Master/Slave-Betrieb

    Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des OCC-36 K2 3W RGB IP65 befindet sich eine Buchse (DMX Out) und ein Stecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen.

  • Seite 15: Dmx Modus (3 Optionale Modi)

    Projektor auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der OCC-36 K2 3W RGB IP65 korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere OCC-36 K2 3W RGB IP65 auf eine Adresse definiert, arbeiten sie synchron.

  • Seite 16: Reinigung Und Wartung

    100° C Mindestabstand zu enflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Zubehör: FUTURELIGHT PEC-03 für LED OFL Serie Best.-Nr. 51841386 FUTURELIGHT SEC-03 für LED OFL Serie Best.-Nr. 51841385 FUTURELIGHT CP-240 Controller Best.-Nr. 51834265 FUTURELIGHT CP-512/64 Controller 16bit Best.-Nr.

  • Seite 17: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT OCC-36 K2 3W RGB IP65. You will see you have acquired a powerful and versatile device. Unpack your OCC-36 K2 3W RGB IP65.
  • Seite 18 This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.

  • Seite 19: Operating Determinations

    OPERATING DETERMINATIONS This device is an LED outdoor floodlight for creating decorative effects. This product is only allowed to be operated with an alternating current of 120-240 V, 50/60 Hz. This device is jet-proof (IP65) and therefore qualified for indoor and outdoor use. In order to maintain this protection grade after opening the housing, any rubber sealings must be examined for damages and always be correctly installed.

  • Seite 20: Description Of The Device

    If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short- circuit, burns, electric shock, crash etc. DESCRIPTION OF THE DEVICE Features Ultra-flexible LED outdoor color changer...

  • Seite 21: Overview

    Overview (1) Housing (2) LEDs (3) Floor-stand (4) Mounting bracket (5) Safety eyelet (6) Power output (7) Power input (8) DMX-In socket (9) DMX-Out socket (10) Control Board (11) Display (12) Esc-button (13) Up-button (14) Down -button (15) Enter-button (16) Cooling rib 21/30 00035996.DOC, Version 1.0...

  • Seite 22: Installation

    INSTALLATION Rigging The device can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics. Overhead rigging The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
  • Seite 23 Mount the device to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56926, shackles complying with DIN EN 1677-1 and BGV C1 carbines.

  • Seite 24: Dmx-512 Connection / Connection Between Fixtures

    DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another.

  • Seite 25: Connection With The Mains

    Attention: After every 16 devices, the fixtures must have a renewed connection with the power mains. OPERATION After you connected the effect to the mains, the OCC-36 K2 3W RGB IP65 starts running. Stand Alone-operation In the Stand Alone mode, the OCC-36 K2 3W RGB IP65 can be used without DMX-controller.

  • Seite 26: Control Board

    Control Board The Control Board offers several features: you can e. g. simply set the starting address. The main menu is accessed by pressing the Enter-button. Browse through the menu by pressing Up or Down. Press the Enter-button in order to select the desired menu. You can change the selection by pressing Up or Down.
  • Seite 27 MODE • Press [ENTER] to enter the main menu "MODE". • Press [ENTER] and select "ADDR", "CHAN" or "SLAV" by pressing [UP] or [DN]. • Press [ENTER] for selecting the desired sub menu. DMX address setting With this function, you can adjust the desired DMX-address via the Control Board. •...

  • Seite 28: Master/Slave-Operation

    The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the OCC-36 K2 3W RGB IP65 you can find an jack (DMX Out) and an plug (DMX In), which can be used for connecting several devices.

  • Seite 29: Addressing

    S Internal program 8 (PRESET CHASE 8) Addressing Depending on the DMX-mode, each device of the OCC-36 K2 3W RGB IP65 occupies 3, 4 or 6 DMX- channels. The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the OCC-36 K2 3W RGB IP65 will respond to the controller.

  • Seite 30: Cleaning And Maintenance

    100° C Min.distance from flammable surfaces: 0.5 m Min.distance to lighted object: 0.1 m Accessory: FUTURELIGHT PEC-03 for LED OFL series No. 51841386 FUTURELIGHT SEC-03 for LED OFL series No. 51841385 FUTURELIGHT CP-240 controller No. 51834265 FUTURELIGHT CP-512/64 controller 16bit No.
