Kontrollpunkte Für Die Montage Von Flexlock - Flexlock Invisible Handbuch

Max åtdragningsmoment
MDF: 1,45Nm
Spånskiva: 0,8Nm

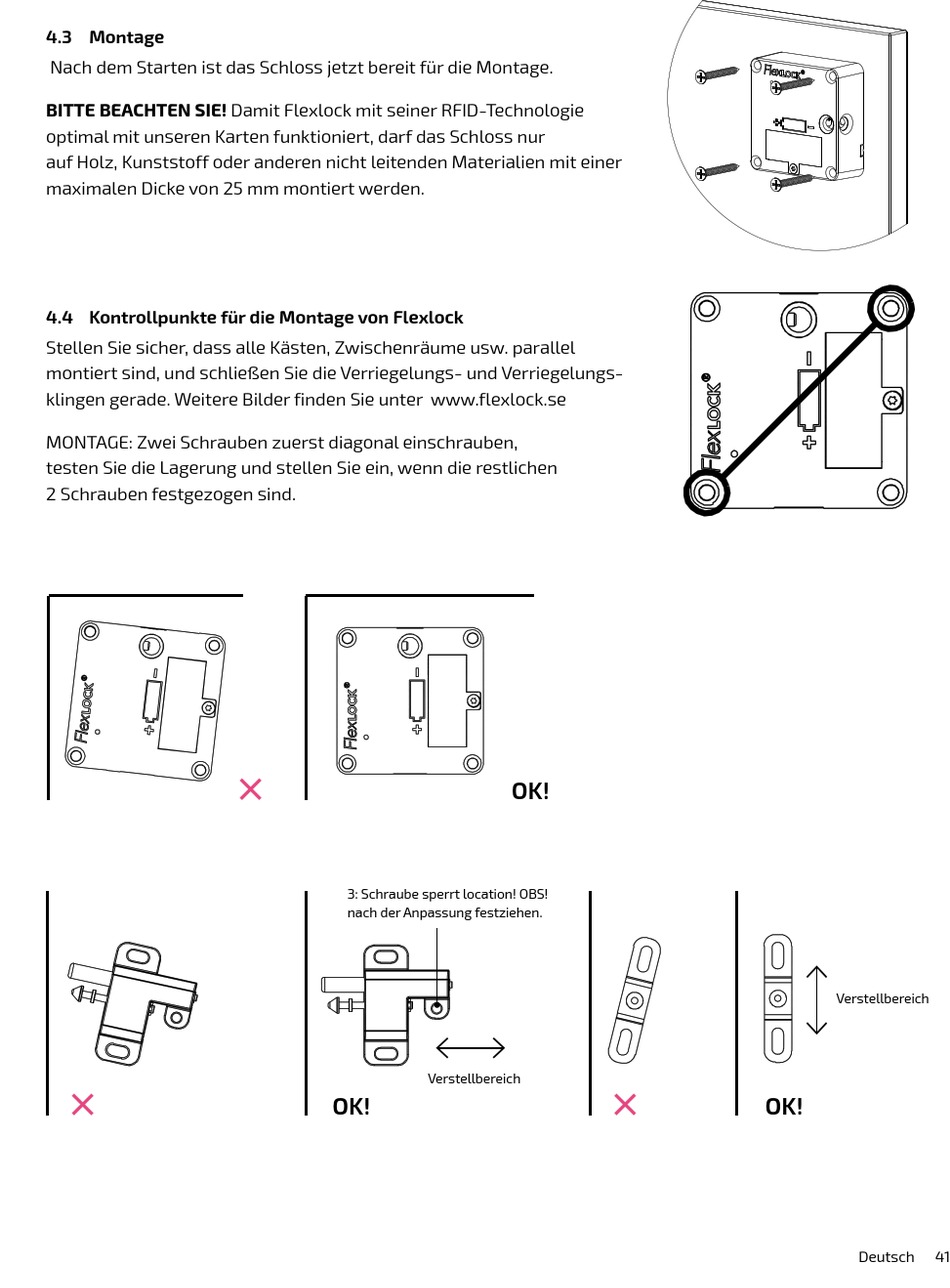

4.3 Montage
Nach dem Starten ist das Schloss jetzt bereit für die Montage.
BITTE BEACHTEN SIE! Damit Flexlock mit seiner RFID-Technologie
optimal mit unseren Karten funktioniert, darf das Schloss nur
auf Holz, Kunststoff oder anderen nicht leitenden Materialien mit einer
Kontrollpunkter före montage av Flexlock Kontrollpunkter före montage av Flexlock
maximalen Dicke von 25 mm montiert werden.
4.4 Kontrollpunkte für die Montage von Flexlock
Stellen Sie sicher, dass alle Kästen, Zwischenräume usw. parallel
montiert sind, und schließen Sie die Verriegelungs- und Verriegelungs-
klingen gerade. Weitere Bilder finden Sie unter www.flexlock.se
MONTAGE: Zwei Schrauben zuerst diagonal einschrauben,
testen Sie die Lagerung und stellen Sie ein, wenn die restlichen
2 Schrauben festgezogen sind.
Kontrollpunkter före montage av Flexlock
Kontrollpunkter före montage av Flexlock
4x12mm (x2)
Min 12mm
4,5x35mm (x4)
Kontrollpunkter före montage av Flexlock
Min 14mm
OK!
3: Schraube sperrt location! OBS!
nach der Anpassung festziehen.
Verstellbereich
OK!


Kontrollpunkter före montage av Flexlock
OK!
Mont
Skruva
först. P
justera
kvarva
Verstellbereich
Deutsch 41
