Verwandte Anleitungen für Sygonix 2143108
Inhaltszusammenfassung für Sygonix 2143108
- Seite 1 Bedienungsanleitung Netzteilkamera 1080P Seite Best.-Nr. 2143108 2 - 31 Operating Instructions Home security camera Page Item No. 2143108 32 - 55...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ...............4 Symbol-Erklärung ............5 Bestimmungsgemäße Verwendung ......6 Lieferumfang ............7 Merkmale und Funktionen ........8 Sicherheitshinweise..........9 a) Allgemeine Hinweise .........9 b) Elektrische Sicherheit ........12 c) Angeschlossene Geräte ........14 d) Privatsphäre ............14 Bedienelemente ............15 Bedienung .............16 a) Aufladen eines Mobilgeräts ......16 b) Formatieren der microSD-Karte .....16 c) Einsetzen einer microSD-Karte .......17 d) Einstellen der Uhrzeit und des Datums ...18 e) Videoaufnahme ..........21... - Seite 3 f) Wiedergabe aufgezeichneter Videos ....23 g) Ändern der Einstellungen ........24 Problembehandlung ..........27 10. Pflege und Reinigung ..........28 11. Entsorgung ............29 12. Technische Daten ..........30...
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Be- trieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Symbol-Erklärung
2. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschläge. Das Symbol mit dem Ausrufezeichen im Drei- eck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam. Das Pfeilsymbol weist auf besondere Informationen Empfehlungen... -
Seite 6: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Ver- wendung Bei diesem Produkt handelt es sich um eine Überwa- chungskamera für den Heimgebrauch, die entweder für eine permanente Videoüberwachung sorgen kann oder ausschließlich bei Registrierung einer Bewegung mit der Aufnahme beginnt. Das Gerät verfügt darüber hinaus über ein integriertes Mikrofon zur Tonaufzeichnung und erlaubt die Aktivierung eines Zeitstempels, mit dem der Aufnahme Uhrzeit und Datum hinzugefügt werden. -
Seite 7: Lieferumfang
Das Gerät ist ausschließlich für den Innengebrauch be- stimmt. Verwenden Sie es also nicht im Freien. Der Kon- takt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt wer- den. -
Seite 8: Merkmale Und Funktionen
Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungs- anleitungen über Link www.conrad.com/downloads herun- ter oder scannen Sie den abgebil- deten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. 5. Merkmale und Funktionen • USB-Ladegerät • Videoaufzeichnung zur Heimüberwachung • Permanente Videoüberwachung oder Aufnahme nach Bewegungserkennung •... -
Seite 9: Sicherheitshinweise
6. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbe- sondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsge- mäßen Gebrauch nicht beachten, über- nehmen wir keine Haftung für daraus resultierende Personen- oder Sachschä- den. - Seite 10 • Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Stößen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln. • Setzen Sie das Produkt keiner mechani- schen Beanspruchung aus. • Verwenden Sie das Produkt niemals un- mittelbar nachdem es von einer kalten in eine warme Umgebung gebracht wurde. Das dabei entstehende Kondenswasser kann unter bestimmten Umständen zu ir- reparablen Schäden am Produkt führen.
- Seite 11 • Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeab- sichtigter Verwendung. Der sichere Be- trieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funkti- oniert, - über einen längeren Zeitraum unter ungünstigen...
-
Seite 12: Elektrische Sicherheit
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer zugelassen Fachwerkstatt ausführen. • Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht be- antwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal. b) Elektrische Sicherheit •... - Seite 13 • Trennen Sie das Produkt aus Sicherheits- gründen während eines Gewitters stets von der Netzsteckdose. • Sollte das Produkt sichtbare Beschädi- gungen aufweisen, sehen Sie von der weiteren Verwendung unbedingt ab. Bei Nichtbefolgung besteht Lebensge- fahr durch einen elektrischen Schlag! Unterbrechen Sie in einem solchen Fall immer zuerst die Spannungsversorgung zur Netzsteckdose, an der das Produkt...
-
Seite 14: Angeschlossene Geräte
c) Angeschlossene Geräte • Beachten Sie auch die Sicherheits- hinweise und Bedienungsanleitungen anderer Geräte, die mit dem Produkt verbunden sind. • Geräte, die einen Ladestrom von mehr als 1000 mA benötigen, dürfen nicht daran an- geschlossen werden. d) Privatsphäre • Es liegt in der Verantwortung des Be- nutzers, sich aller geltenden Gesetze und Vorschriften bewusst zu sein, die die Verwendung von Kameras verbieten... -
Seite 15: Bedienelemente

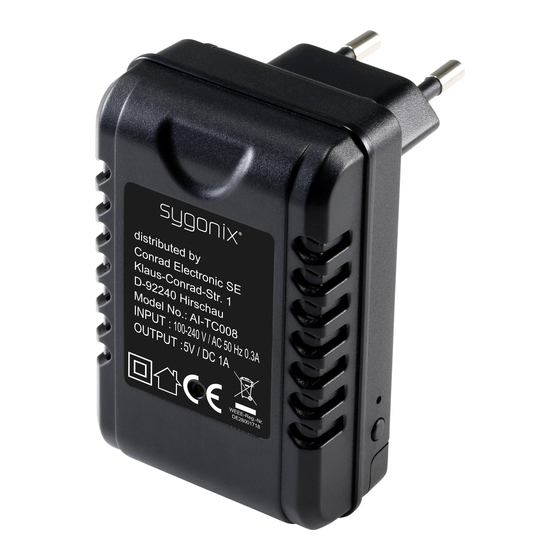

7. Bedienelemente Kameralinse USB-Ladeanschluss (max. 1000 mA) LED-Anzeige Multifunktionstaste Abdeckung des microSD-Kartensteckplatzes MicroSD-Kartensteckplatz Schalter zur Auswahl des Aufnahmemodus „C“: Permanente Überwachung „M“: Aufnahme bei Bewegungserkennung Druckfläche zur Trennung des Netzsteckers... -
Seite 16: Bedienung
8. Bedienung a) Aufladen eines Mobilgeräts • Nehmen Sie ein USB-Kabel (nicht im Lieferumfang enthalten) zur Hand und schließen Sie das eine Ende an denUSB-Ladeanschluss Ihres Mobilgeräts und das andere Ende an den USB-Ladeanschluss (2) der Überwachungskamera an. • Stecken Sie anschließend den Netzstecker der Über- wachungskamera in die Netzsteckdose. -
Seite 17: Einsetzen Einer Microsd-Karte
• Formatieren Sie nun die Karte unter Verwendung des FAT32-Dateisystems. Informationen Durchführung dieses Verfahrens finden Sie in der Bedienungsanleitung Ihres Computers. c) Einsetzen einer microSD-Karte Die Kamera unterstützt ausschließlich microSD- Karten der Klasse 10 mit einer Speicherkapazität von bis zu 64 GB. Stellen Sie zunächst einmal sicher, dass das Gerät ausgeschaltet und von der Stromver- sorgung getrennt ist. -
Seite 18: Einstellen Der Uhrzeit Und Des Datums
• Entfernen Sie zunächst die sich auf der der Rück- seite der Überwachungskamera befindliche Abde- ckung desmicroSD-Kartensteckplatzes (5), um den microSD-Kartensteckplatz (6) freizulegen. • Setzen Sie dann vorsichtig eine microSD-Karte in den microSD-Kartensteckplatz ein und drücken Sie diese hinein, bis sie ein Klicken hören. Achten Sie darauf, dass Sie die Karte richtig herum einsetzen. - Seite 19 LED-Betriebsanzeige (3) erlischt, ziehen Sie den Netzstecker und schließen Sie die Überwachungska- mera anschließend wieder an. Auf der microSD-Karte wird jetzt eine Textdatei mit dem Namen „TIME“ erstellt. • Entfernen Sie die microSD-Karte wieder aus der Überwachungskamera. Stecken Sie dann die microSD-Karte in das beiliegende Kartenlesegerät und schließen Sie das Gerät an einen freien USB- Anschluss Ihres Computers an.
- Seite 20 Informationen Ändern zahlreicher weiterer Einstellungen finden Sie im Abschnitt „Ändern der Einstellungen“. • Sind Sie mit Datums- und Uhrzeiteinstellung zufrie- den, speichern Sie die Textdatei auf der microSD- Karte. • Stecken Sie die microSD-Karte nun wieder in den Kartensteckplatz der Überwachungskamera und schließen Sie die Kamera an die Netzsteckdose. - Die Überwachungskamera schaltet sich dar- aufhin automatisch ein und die Änderung der Datums- und Uhrzeiteinstellungen ist erfolgreich...
-
Seite 21: Videoaufnahme
e) Videoaufnahme Sie haben die Wahl zwischen zwei verschiedenen Auf- nahmemodi: permanente Überwachung und Aufnahme bei Bewegungserkennung. Permanente Überwachung • Bringen Sie den Schalter zur Auswahl des Aufnahme- modus (7) in die „C“-Position. • Stecken Sie dann den Netzstecker der Überwa- chungskamera in die Netzsteckdose. - Seite 22 Aufnahme bei Bewegungserkennung • Bringen Sie den Schalter zur Auswahl des Aufnahme- modus (7) in die „M“-Position. • Stecken Sie dann den Netzstecker der Überwa- chungskamera in die Netzsteckdose. Die Überwa- chungskamera schaltet sich daraufhin automatisch ein. Die LED-Betriebsanzeige (3) blinkt gleichzeitig dreimal blau und rot auf und erlischt anschließend.
-
Seite 23: Wiedergabe Aufgezeichneter Videos
f) Wiedergabe aufgezeichneter Videos Sämtliche Videoaufnahmen lassen sich problemlos auf Ihrem Computer abspielen. • Entfernen Sie die microSD-Karte wieder aus der Überwachungskamera. • Stecken Sie dann die microSD-Karte in das beilie- gende Kartenlesegerät und schließen Sie das Gerät an einen freien USB-Anschluss Ihres Computers an. •... -
Seite 24: Ändern Der Einstellungen
g) Ändern der Einstellungen Über die auf der microSD-Karte gespeicherte Textdatei können Sie Änderungen an zahlreichen Einstellungen vornehmen. • Rufen Sie hierzu auf Ihrem Computer den Datei- Browser der microSD-Karte auf und suchen Sie nach der Textdatei mit dem Namen „TIME“. Informationen zum Erstellen einer solchen Textdatei finden Sie im Abschnitt „Einstellen der Uhrzeit und des Datums“. •... - Seite 25 RESOLUTION =0 0=1080p, 1=720p, 2=480p AUDIO_RECORD =1 0=Aus, 1=Ein LOOP_RECORD =1 0=Aus, 1=Ein 0=1 Min., 1=3 Min., 2=5 Min., RECORD_TIME 3=10 Min 0=höchste 1=hohe, 2=mittle- MOTION_LEVEL re, 3=niedrige, 4=niedrigste 0=1 Min., 1=3 Min., 2=5 Min., MOTION_TIME 3=10 Min DATE_STAMP =1 0=Aus, 1=Ein Y=Änderung =N01/03/2019 TIME_SET...
- Seite 26 Erklärung der Einstellungsoptionen • RESOLUTION: Wählen Sie eine Videoauflösung für die Aufnahme aus: 0=1080p, 1=720p, 2=480p. • AUDIO_RECORD: Aktivieren oder deaktivieren Sie die Tonaufzeichnung während der Videoaufnahme. • LOOP_RECORD: Aktivieren oder deaktivieren Sie die Loop-Aufnahme (die gespeicherten Aufzeichnun- gen werden überschrieben, wenn die Speicherkarte voll ist). •...
-
Seite 27: Problembehandlung
9. Problembehandlung Problem Ursache und Abhilfe Die LED- Es befindet sich keine Betriebsanzeige (3) microSD-Karte im Gerät. blinkt 10 Mal blau Die sich im Gerät befindliche auf und erlischt microSD-Karte verfügt über eine anschließend. zu geringe Schreibgeschwin- digkeit. Die Karte muss über Geschwindigkeitsklasse 10 und das HC-Merkmal (HC = High Capacity) verfügen. -
Seite 28: Pflege Und Reinigung
Die aufgezeich- Wenn Sie die Videoaufnahmen neten Videos abspielen möchten, kopieren Sie lassen sich nach diese zuvor auf Ihren Computer. Anschluss des Kartenlesegeräts nur langsam abspielen. 10. Pflege und Reinigung Verwenden Sie keine aggressiven Reini- gungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Ge- häuse und zu Fehlfunktionen führen können. -
Seite 29: Entsorgung
11. Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß geltenden gesetzlichen Bestimmungen. -
Seite 30: Technische Daten
12. Technische Daten Eingangsspannung/-strom ... 1 00 – 240 V/AC, max. 0,3 A Ausgangsspannung/-strom ..5 V/DC, 1 A über USB-A Sensor ......... 2,0 MP CMOS Videoauflösung ......1920 x 1080 Pixel Benötigter Speicher für Videoaufnahme ...... B ei 1920 x 1080 Pixel: 1 Minute/etwa 111 MB 9 Minuten/etwa 1 GB Bildrate ........ - Seite 31 Aufnahmewinkel ......90° horizontal und vertikal, 15° nach oben versetzt SD-Kartenformat ......FAT32 Speichermedium ......MicroSD, 8 – 64 GB (Klasse 10) Betriebs-/Lagerbedingungen ..0 bis +40 °C <90 % rF (nicht ndensierend) Abmessungen (B x H x T) ... 4 8 x 66 x 75 mm Gewicht ........70 g...
- Seite 56 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich der Übersetzung sind vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, ist verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
