Viessmann Vitovolt 200 Montagehinweis Für Die Fachkraft Seite 2
Vorschau ausblenden
Andere Handbücher für Vitovolt 200:
- Montage- und serviceanleitung (20 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (20 Seiten) ,
- Serviceanleitung (9 Seiten)
Werbung

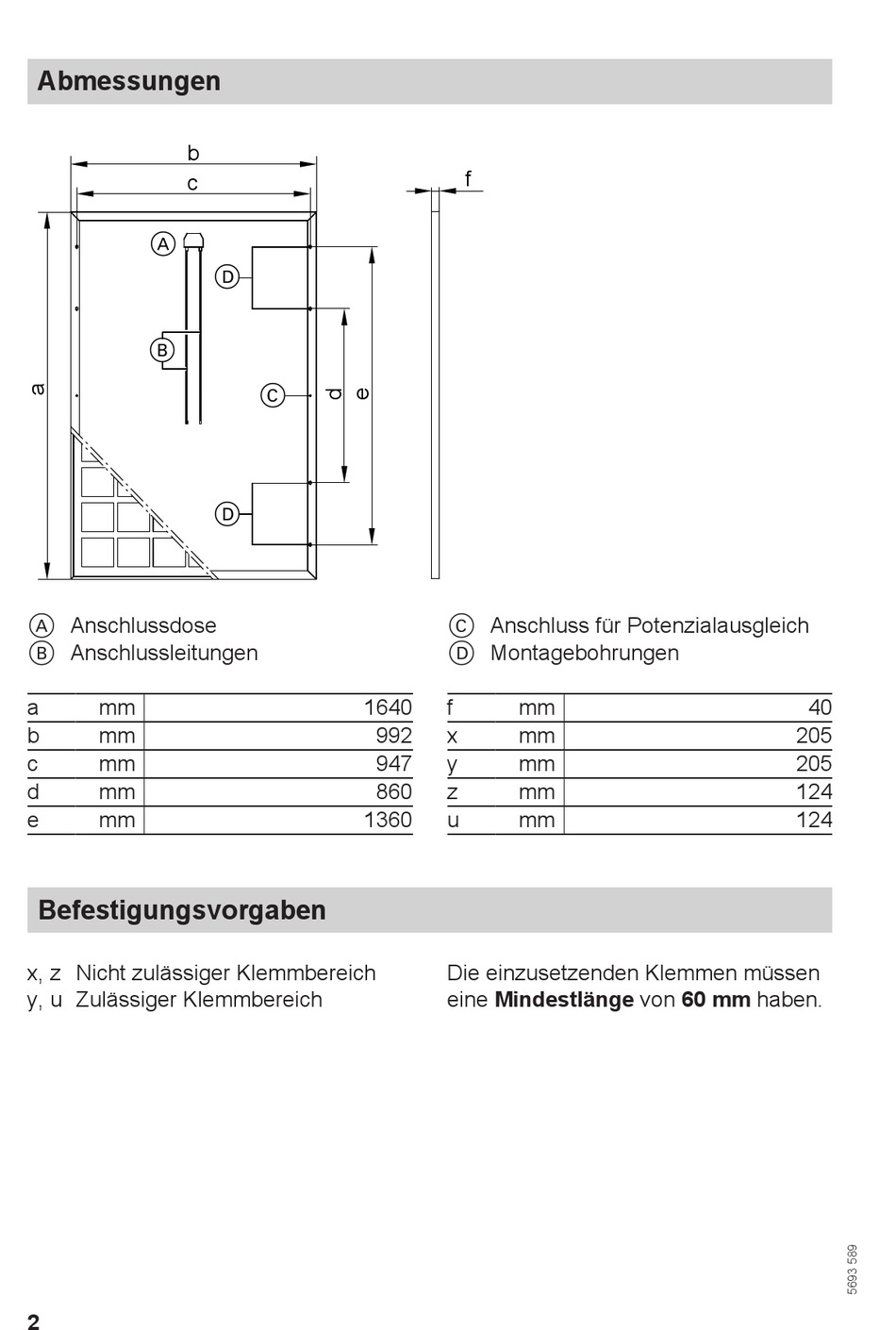

Abmessungen
b
c
A
B
A Anschlussdose
B Anschlussleitungen
a
mm
b
mm
c
mm
d
mm
e
mm
Befestigungsvorgaben
x, z Nicht zulässiger Klemmbereich
y, u Zulässiger Klemmbereich
2
D
C
D
1640
992
947
860
1360
f
C Anschluss für Potenzialausgleich
D Montagebohrungen
f
mm
x
mm
y
mm
z
mm
u
mm
Die einzusetzenden Klemmen müssen
eine Mindestlänge von 60 mm haben.
40
205
205
124
124
