Whispbar K501W Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D
Montageanleitung für
Basisträgersystem
ES Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB Fitting Instructions for Basic Carrier
NO Monteringsanvisning for takstativ
PT Instruções de Montagem para
sistema de transporte.
RU Установочные Инструкции для
Поперечных Балок
x 4
x 2
Revision No:
6C
x 4
x 2
1
Fitting Kit
x 4
K501W
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K501W
Inhaltszusammenfassung für Whispbar K501W

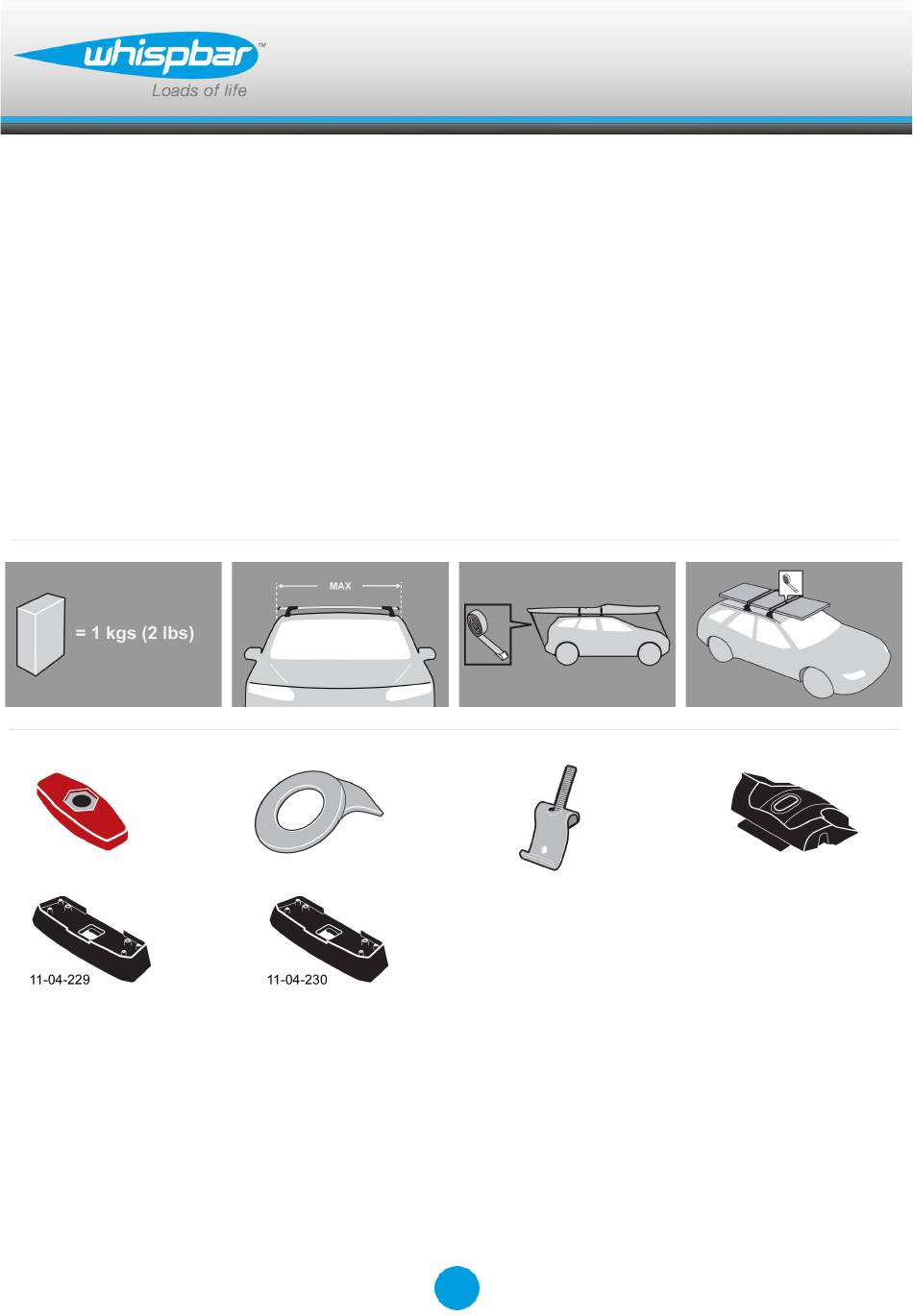

- Seite 1 K501W Fitting Kit Montageanleitung für Basisträgersystem ES Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier GB Fitting Instructions for Basic Carrier NO Monteringsanvisning for takstativ PT Instruções de Montagem para sistema de transporte. RU Установочные Инструкции для...
- Seite 2 Fitting Kit K501W MAX kgs (lbs) Volvo S60 , 4dr Sedan 00- 09 75 kgs (165 lbs) 75 kgs (165 lbs) S60 , 4dr Sedan 00- 09 75 kgs (165 lbs) 75 kgs (165 lbs) S60 , 4dr Sedan 00- 09...
- Seite 3 Fitting Kit K501W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs B.
- Seite 4 Fitting Kit K501W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (Siehe hierzu die Anleitung zum Einstellen der Querträger!)
- Seite 5 Fitting Kit K501W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 6 Fitting Kit K501W Die Teilenummer finden Sie auf der Unterseite des Pads. Es ist wichtig, die pad an der richtigen Position am Fahrzeug anzubringen. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad-Teilenummer: A = 11-04-229 B = 11-04-230 Gummidichtung aus dem Montagekit auf das Fußteil stecken.
- Seite 7 Fitting Kit K501W Befestigung Ermitteln Sie die Fixierungspunkte des Fahrzeugs. Klemmen in den Fixpunkt auf dem Fahrzeug haken und dabei die inneren Schlitze verwenden. Stellen Sie sicher, dass die Klammer innen aufrecht sitzt. Dies an allen vier Punkten wiederholen.
- Seite 8 Fitting Kit K501W Querträgerfuß über Klemmmontage Bolzen platzieren. Unterlegscheibe über dem Klammerngewinde wie in Abb. Platzieren. Vergewissern Sie sich, dass die Unterlegscheibe in den Klammernblock eingefügt ist. Rote Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen.
- Seite 9 Fitting Kit K501W Vergewissern Sie sich, dass sich der rote Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s.
-
Seite 10: Sicherheitshinweise & Tipps
Fitting Kit K501W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 11 Fitting Kit K501W Dachlasten verändern das Fahr- und Bremsverhalten Ihres Fahrzeugs! Vorsicht bei Seitenwind, Richtungswechseln, Bremsmanövern! Kein schnelles Beschleunigen und Abbremsen! Vorsicht! Dachlasten erhöhen die Gesamthöhe des Fahrzeugs! Dachträger während der Reise verschließen. Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen.
- Seite 69 V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu Garantiegeber ist Yakima Products, Inc., 15025 SW Koll Parkway, Beaverton, OR 97006 USA...
