INNOXEL System
Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0)

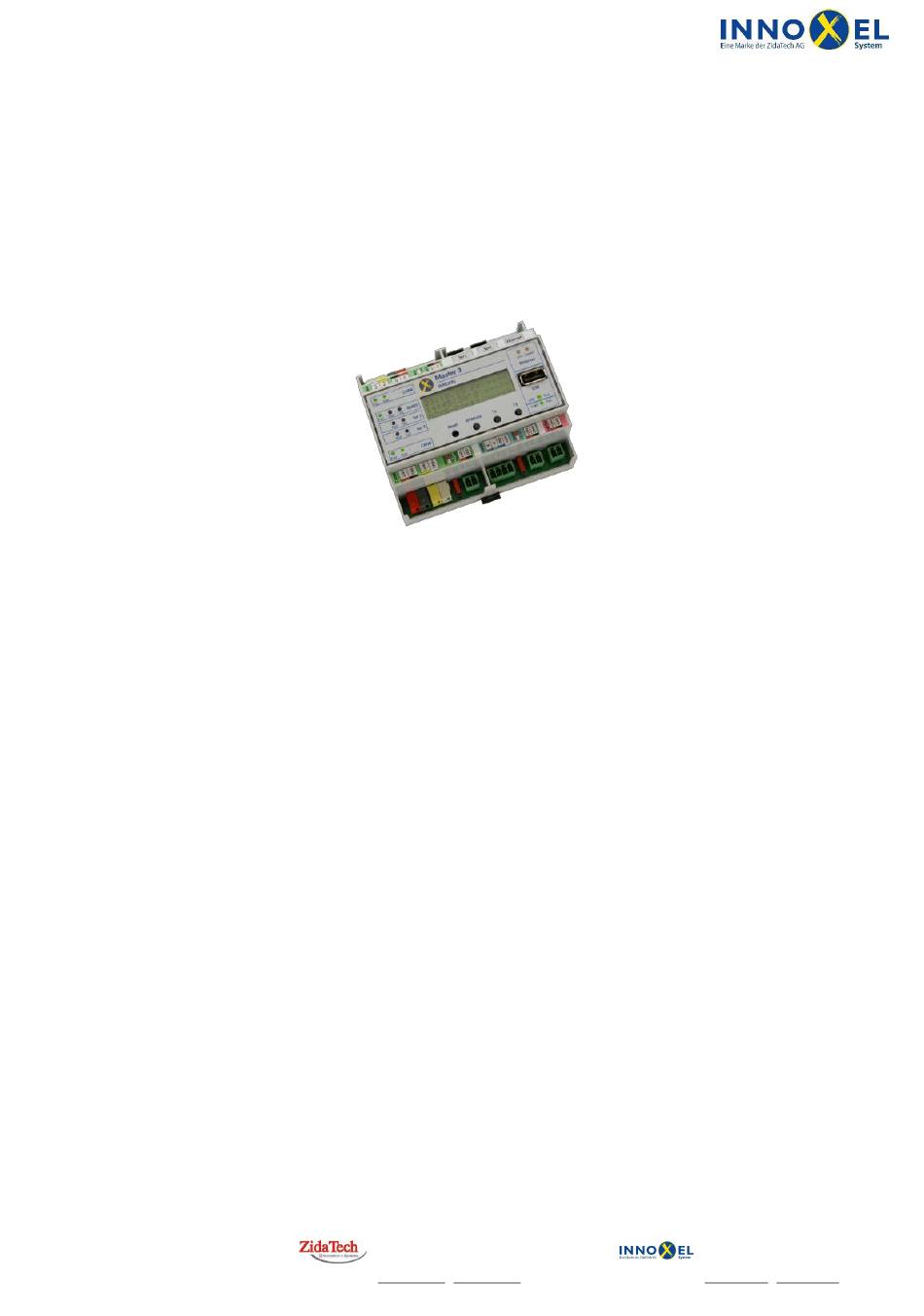

Der INNOXEL Master 3 ist die zentrale Steuerungseinheit für das Gebäudeautomationssystem INNOXEL. Das
Gerät empfängt alle Meldungen der Busteilnehmer und wertet diese aus. Sämtliche Verknüpfungen zwi-
schen den Eingängen und den Aktoren sind hier gespeichert. Im beleuchteten Display werden der aktuelle
Betriebszustand und die Systemzeit angezeigt. Die Konfiguration des INNOXEL Master 3 erfolgt über die PC-
Software INNOXEL Setup und über das integrierte Webinterface.
Inhalt
1
Übersicht ..................................................................................................................................................... 2
1.1
Bedien- und Anzeigeelemente am Gerät ............................................................................................ 2
1.2
Bedeutung des Displayinhalts ............................................................................................................. 3
1.3
Bedeutung der Status-LED .................................................................................................................. 5
2
Netzwerkverbindung einrichten ................................................................................................................. 6
2.1
Voraussetzungen ................................................................................................................................. 6
2.2
Anschluss ............................................................................................................................................. 7
2.3
Inbetriebnahme ................................................................................................................................... 7
2.4
Zuweisen einer statischen IP-Adresse ................................................................................................. 7
2.5
Zurücksetzen in den DHCP-Modus .................................................................................................... 10
2.6
Inbetriebnahme ohne Router ........................................................................................................... 10
2.7
Störungsbehebung ............................................................................................................................ 11
3
Passwortschutz .......................................................................................................................................... 13
3.1
Benutzerrechte erfassen und verwalten ........................................................................................... 14
3.2
Notverfahren für den Fall eines Passwortverlustes .......................................................................... 16
4
Web-App ................................................................................................................................................... 18
4.1
Web-App-Konfiguration in INNOXEL Setup erzeugen ....................................................................... 18
5
Firmware aktualisieren .............................................................................................................................. 21
5.1
Wichtige Hinweise, bevor Sie beginnen ............................................................................................ 21
5.2
Vorgehen ........................................................................................................................................... 22
5.3
Störungsbehebung ............................................................................................................................ 24
6
Anhang ...................................................................................................................................................... 26
6.1
Datenformat Wetterlogdatei ............................................................................................................ 26
6.1.1
Dateinamen und Generationenfolge ........................................................................................ 26
6.1.2
Dateiformat ............................................................................................................................... 27
29. Januar 2019
INNOXEL_Master_3_User_Manual_Rev_1_9.docx
Hauptsitz ZidaTech AG
Fabrikstrasse 9 | 4614 Hägendorf
T +41 (0)62 209 60 30 | F +41 (0)62 209 60 33
info@zidatech.ch | www.zidatech.ch
1/29
Zweigstelle INNOXEL System
Winterhaldenstr. 14A | 3627 Heimberg
T +41 (0)33 345 28 00 | F +41 (0)33 345 06 36
info@innoxel.ch | www.innoxel.ch
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Inhaltszusammenfassung für INNOXEL System Master 3
-
Seite 1: Inhaltsverzeichnis
Gerät empfängt alle Meldungen der Busteilnehmer und wertet diese aus. Sämtliche Verknüpfungen zwi- schen den Eingängen und den Aktoren sind hier gespeichert. Im beleuchteten Display werden der aktuelle Betriebszustand und die Systemzeit angezeigt. Die Konfiguration des INNOXEL Master 3 erfolgt über die PC- Software INNOXEL Setup und über das integrierte Webinterface. -
Seite 2: Übersicht
INNOXEL System Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0) 2/29 1 Übersicht 1.1 Bedien- und Anzeigeelemente am Gerät Status-LED für die seriellen Status-LED für den Netzwerk- Display Schnittstellen und die CAN- anschluss Schnittstellen Serviceschnittstelle ist nur für den Gebrauch durch die ZidaTech AG bestimmt Status-LED für interne... -
Seite 3: Bedeutung Des Displayinhalts
INNOXEL System Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0) 3/29 1.2 Bedeutung des Displayinhalts Nach dem Neustart zeigt das Display zunächst kurz einen Displaytest und anschliessend den Startbildschirm mit den Firmware-Versionsnummern an: Firmware Version Base Firmware Version Host Nach ungefähr 10 Sekunden wechselt das Display in den Betriebsbildschirm:... - Seite 4 INNOXEL System Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0) 4/29 Bedeutung der Indikatoren Betriebszustand Schaltuhren: Nicht konfiguriert Permanent deaktiviert, kann nur vom Sequenzer aktiviert werden Permanent aktiviert, kann nur vom Sequenzer deaktiviert werden Deaktiviert, kann manuell oder vom Sequenzer aktiviert werden Aktiviert, kann manuell oder vom Sequenzer deaktiviert werden Die Qualität Wetterdaten und Zeitzeichenempfang wird in einem Zeichen zusammengefasst:...
-
Seite 5: Bedeutung Der Status-Led
INNOXEL System Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0) 5/29 1.3 Bedeutung der Status-LED Nach dem Neustart zeigen die LED zunächst kurz ein Testmuster. Danach wechseln sie in den normalen Be- triebsmodus: Bedeutung Zustände CAN0 Busspeisung grün Spannung OK dunkel Spannung nicht vorhanden oder zu tief... -
Seite 6: Netzwerkverbindung Einrichten
INNOXEL System Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0) 6/29 2 Netzwerkverbindung einrichten 2.1 Voraussetzungen Damit Sie den INNOXEL Master 3 in Ihr Heim- oder Gebäudenetzwerk einbinden können, ist folgende Infra- struktur nötig: Internet INNOXEL Master 3 Netzwerk-Router (optional) WLAN WLAN... -
Seite 7: Anschluss
Sicherheitsregeln beim Arbeiten an Elektroinstallationen. 2.3 Inbetriebnahme Der INNOXEL Master 3 befindet sich ab Werk im DHCP-Modus und bezieht nach dem Einschalten automa- tisch eine IP-Adresse aus dem DHCP-Pool Ihres Netzwerkrouters. Sobald der INNOXEL Master 3 eine IP-Ad- resse erhalten hat, beginnt die LED «Link» zu blinken. Die zugeteilte IP-Adresse und den HTML-Port des Webinterfaces können Sie einige Sekunden später auf der Status- und Infozeile im Display ablesen. - Seite 8 Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0) 8/29 3. Auf dem Webbrowser erscheint jetzt die Wartungsseite der INNOXEL Master 3 Web-App. Klicken Sie im Abschnitt «Wartung» auf die Zeile «Weiterleitung zur klassischen Webansicht»: Wenn Sie versehentlich nur die IP-Adresse und den HTML-Port eingegeben haben, erscheint auf dem Webbrowser die Hauptseite der INNOXEL Master 3 Web-App (diese ist möglicher-...
- Seite 9 UPnP-Port: 5003 (aktiviert) MOXA-Port: Den UPnP-Port müssen Sie aktivieren, wenn Sie mit dem INNOXEL Master 3 UPnP-Audiogeräte, wie zum Beispiel SONOS-Lautsprecher, fernbedienen wollen. Wenn Sie diese Funktion nicht nutzen wollen, emp- fehlen wir Ihnen, den UPnP-Port zu deaktivieren. Hauptsitz ZidaTech AG Zweigstelle INNOXEL System Fabrikstrasse 9 | 4614 Hägendorf...
-
Seite 10: Zurücksetzen In Den Dhcp-Modus
Der Button befindet sich zuunterst auf der Wartungsseite, eventuell müssen Sie die Ansicht deshalb et- was hinunterscrollen. 8. Lösen Sie am INNOXEL Master 3 einen Neustart aus, indem Sie die Taste «Reset» am Gerät kurz betäti- gen. Änderungen der Netzwerkeinstellungen werden erst nach einem Neustart aktiv. Der INNOXEL Master 3 bleibt bis dahin unter der alten Netzwerkadresse erreichbar. -
Seite 11: Störungsbehebung
Taste ca. 10 Sekunden gedrückt, bis die Status- und Infozeile auf diesen Hinweis wechselt. 3. Drücken Sie am INNOXEL Master 3 kurz die Taste «Reset» und warten Sie, bis dieser den Neustart aus- geführt hat. In der Status- und Infozeile sehen Sie jetzt eine IP-Adresse (entweder die Werkseinstellung 192.168.1.254 oder die zuletzt verwendete statische IP-Adresse). - Seite 12 Wird eventuell der HTML-Port des INNOXEL Master 3 gesperrt? Beachten Sie, dass der INNOXEL Master 3 ab Werk als HTML-Port nicht den üblichen Port 80, sondern Port 5001 verwendet. Wir empfehlen, Port 80 nicht zu verwenden, weil sonst das Portforwarding für den Fernzugriff zu Konflikten führt.
-
Seite 13: Passwortschutz
Administratoren zugänglich. Beachten Sie bitte Folgendes: Der Passwortschutz ist auch für den Zugriff mit INNOXEL Setup aktiv. Wenn Sie mit INNOXEL Setup eine Konfiguration auf einen INNOXEL Master 3 laden wollen, dann müssen Sie für das be- treffende Gerät Administratorenrechte besitzen. -
Seite 14: Benutzerrechte Erfassen Und Verwalten
Die Liste «Benutzer» zeigt alle Benutzer mit normalen Rechten. Diese Benutzer haben Zugriff auf die Haupt- und Wetterseiten des INNOXEL Master 3. Benutzer mit erweiterten Rechten haben zusätzlich Zugriff auf die Infoseiten. Alle Wartungsseiten sind jedoch für diese Benutzer gesperrt. - Seite 15 INNOXEL System Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0) 15/29 Benutzername Passwort Rechte Klicken Sie den Button «Speichern», damit die Eingaben übernommen werden. Die Ansicht wechselt an- schliessend wieder auf die Wartungsseite «Benutzer», wo der neu erfasste Benutzer jetzt in einer der Be- nutzerlisten aufgeführt ist.
-
Seite 16: Notverfahren Für Den Fall Eines Passwortverlustes
Der Rettungscode wird nur auf dem Display angezeigt, eine Fernabfrage ist nicht möglich. Bitte gehen Sie wie folgt vor: 1. Drücken Sie am INNOXEL Master 3 die Taste «T2» und halten Sie diese ca. 10 Sekunden gedrückt, bis die Status- und Infozeile im Display «... - Seite 17 INNOXEL System Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0) 17/29 Benutzername: rescue Passwort: [Notpasswort] Beispiel: Benutzername: rescue Passwort: kg4d-p1tc-7giu-po4v 4. Wählen Sie auf dem Webinterface die Wartungsseite «Benutzer» und klicken Sie auf der Tabellenzeile des Administrators, dessen Passwort Sie vergessen haben, den Button «Ändern». Das Webinterface wechselt dann auf die Seite «Benutzer ändern», wo Sie ein neues Passwort erfassen können.
-
Seite 18: Web-App
18/29 4 Web-App Der INNOXEL Master 3 stellt ab Firmware-Version 1.2.0.0 eine Web-App zur Verfügung, mit der Sie Ihr INNOXEL System bequem über einen Webbrowser überwachen und fernbedienen können. Der Funktions- umfang ist weitgehend identisch mit der INNOXEL App, mit dem Unterschied, dass Sie auf Ihrem PC oder Mobilgerät nicht mehr eine spezielle App installieren müssen. - Seite 19 INNOXEL System Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0) 19/29 • Schliessen Sie die Eigenschaftenseite und das Fenster «Eingänge». • Über die Schaltflächen «Daten» → «Exportieren für die App» exportieren Sie die Deskriptordatei (XML-Datei, die die Benut- zeroberfläche der App an die jeweilige INNOXEL-Anlage an- passt).
- Seite 20 Für Fortgeschrittene: Die Deskriptordatei kann mit einem XML-Editor manuell bearbeitet und über die Webseite des INNOXEL Master 3 hochgeladen werden. Die Dateiendung muss .xml lauten, sonst wird die Deskriptordatei vom INNOXEL Master 3 nicht akzeptiert. Hauptsitz ZidaTech AG Zweigstelle INNOXEL System Fabrikstrasse 9 | 4614 Hägendorf Winterhaldenstr.
-
Seite 21: Firmware Aktualisieren
5.3 dieser Dokumentation. Während des Aktualisierungsvorgangs ist das Webinterface des INNOXEL Master 3 nicht erreich- bar und er reagiert auch nicht auf Ereignisse im INNOXEL System. Er ist in dieser Zeit auch mit der INNOXEL App nicht erreichbar. Verwenden Sie für die Aktualisierung ausschliesslich Installationsdateien, die Sie direkt von unse- rer Webseite www.innoxel.ch heruntergeladen oder von einem unserer Mitarbeiter erhalten ha-... -
Seite 22: Vorgehen
Beachten Sie bitte, dass Sie weder den Dateinamen noch die Dateierweiterung umbenennen dürfen, sonst wird das Installationspaket vom INNOXEL Master 3 nicht akzeptiert. 2. Geben Sie nun im Webbrowser die Netzwerkadresse des INNOXEL Master 3 ein. Diese setzt sich aus der IP-Adresse, dem HTML-Port und dem Seitenpfad «webmaintenance.html»... - Seite 23 Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0) 23/29 4. Auf dem Webbrowser erscheint jetzt die Wartungsseite der INNOXEL Master 3 Web-App. Klicken Sie im Abschnitt «Wartung» auf die Zeile «Weiterleitung zur klassischen Webansicht»: Wenn Sie versehentlich nur die IP-Adresse und den HTML-Port eingegeben haben, erscheint auf dem Webbrowser die Hauptseite der INNOXEL Master 3 Web-App.
-
Seite 24: Störungsbehebung
7. Klicken Sie den Button «Send», damit der Aktualisierungsvorgang startet. Der INNOXEL Master 3 startet den Aktualisierungsvorgang sofort. Sie können den Fortschritt in der Sta- tus- und Infozeile im Display mitverfolgen. Beachten Sie bitte, dass der INNOXEL Master 3 nacheinander mehrere Neustarts ausführen kann. - Seite 25 Aktualisierungsvorgang eventuell hängen geblieben. Lösen Sie in diesem Ausnahmefall bitte einen Neu- start aus, indem Sie die Taste «Reset» kurz betätigen oder die Stromversorgung des INNOXEL Master 3 kurz unterbrechen. Beachten Sie bitte, dass der INNOXEL Master 3 danach möglicherweise wieder mit der alten Firmware-Version startet und Sie den gesamten Aktualisierungsvorgang gegebenenfalls wie- derholen müssen.
-
Seite 26: Anhang
6 Anhang 6.1 Datenformat Wetterlogdatei Der INNOXEL Master 3 kann so konfiguriert werden, dass er die Messwerte einer Wetterstation in periodi- schen Abständen in eine Logdatei aufzeichnet. Dazu muss an der betreffenden INNOXEL-Anlage eine Wet- terstation angeschlossen und über INNOXEL Setup konfiguriert sein. Dieser Abschnitt enthält eine Beschrei- bung des Dateiformats, das vom INNOXEL Master 3 für die Aufzeichnung der Wetterdaten verwendet wird. -
Seite 27: Dateiformat
Sensor aufgrund einer vorübergehenden Störung oder eines Defekts keine gültigen Mess- werte liefert. Der INNOXEL Master 3 ruft standardmässig alle 2 Sekunden bei der Wetterstation einen ganzen Datensatz ab. Die Messwerte werden über ein Aufzeichnungsintervall geometrisch gemittelt. Für träge Wettergrössen, wie beispielsweise die Temperatur, wird dieser Mittelwert in der Logdatei aufgezeichnet. - Seite 28 INNOXEL System Benutzerdokumentation INNOXEL Master 3 (Version 1.3.0.0) 28/29 sunTwilightMin, "\t", sunTwilightMean, "\t", sunTwilightMax, "\t", precipitation; date = day, ".", month, ".", year; = 2 * digit; month = 2 * digit; year = 4 * digit; time = hour, ":", minute, ":", second;...
- Seite 29 » zurück. Wenn beabsichtigt wird, die aufgezeichneten Wetterdaten in «Microsoft Excel» zu importie- ren, wird empfohlen, auf dem INNOXEL Master 3 dasselbe Dezimaltrennzeichen zu verwenden wie auf dem Personal Computer, auf dem der Dateiimport durchgeführt werden soll. In «Microsoft Windows» kann das Dezimaltrennzeichen in den «Einstellungen» unter «Zusätzli- che Datums-, Uhrzeit- und Ländereinstellungen»...
