NOXnet

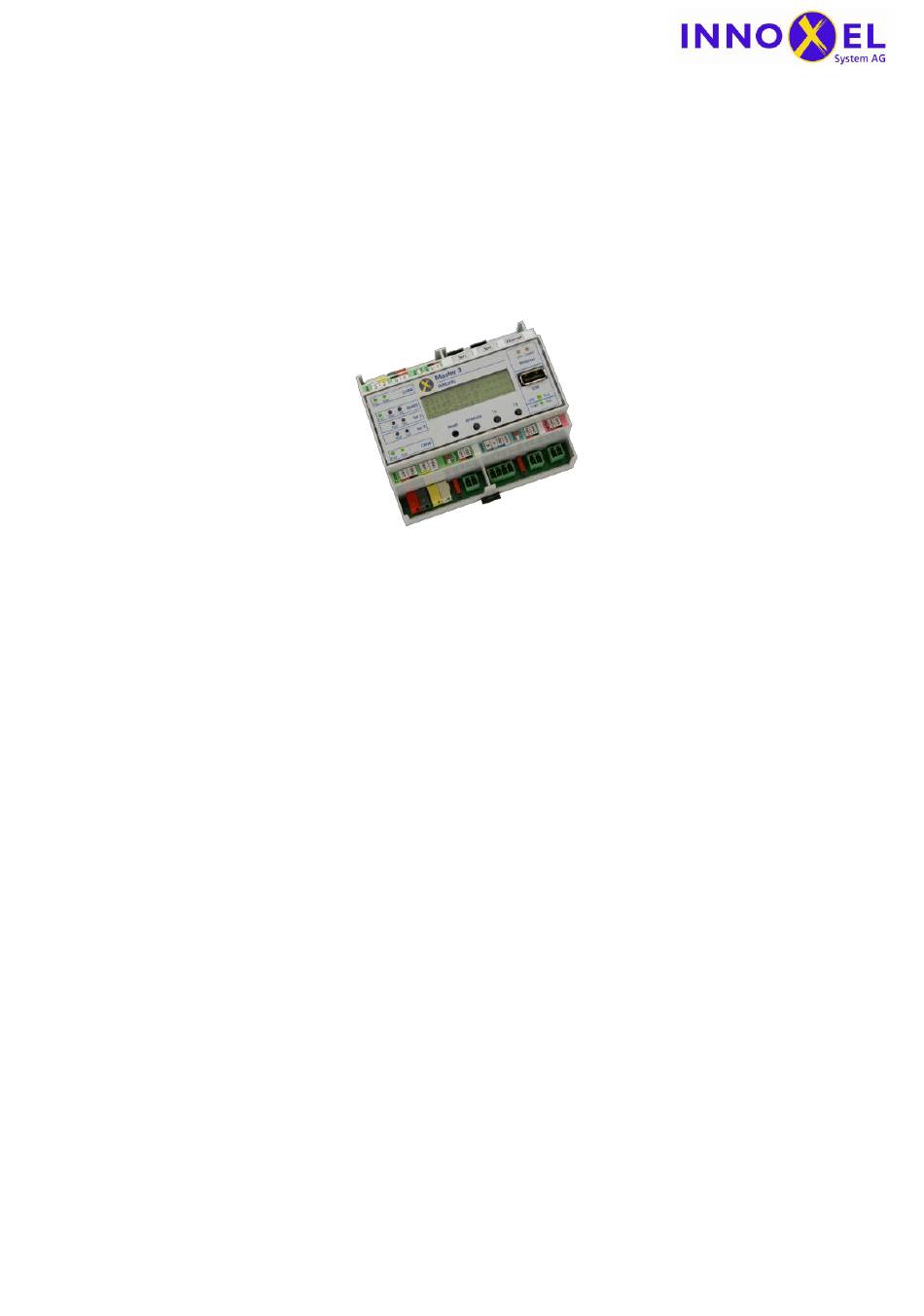

Benutzerdokumentation INNOXEL Master 3 (Version 1.2.0.0)
Der INNOXEL Master 3 ist die zentrale Steuerungseinheit für das Gebäudeautomationssystem NOXnet. Das
Gerät empfängt alle Meldungen der Busteilnehmer und wertet diese aus. Sämtliche Verknüpfungen
zwischen den Eingängen und den Aktoren sind hier gespeichert. Im beleuchteten Display werden der
aktuelle Betriebszustand und die Systemzeit angezeigt. Die Konfiguration des INNOXEL Master 3 erfolgt
über die PC-Software INNOXEL Setup und über das integrierte Webinterface.
Inhalt
1
Übersicht ..................................................................................................................................................... 2
1.1
Bedien- und Anzeigeelemente am Gerät ............................................................................................ 2
1.2
Bedeutung des Displayinhalts ............................................................................................................. 3
1.3
Bedeutung der Status-LED .................................................................................................................. 5
2
Netzwerkverbindung einrichten ................................................................................................................. 6
2.1
Voraussetzungen ................................................................................................................................. 6
2.2
Anschluss ............................................................................................................................................. 7
2.3
Inbetriebnahme ................................................................................................................................... 7
2.4
Zuweisen einer statischen IP-Adresse ................................................................................................. 7
2.5
Zurücksetzen in den DHCP-Modus .................................................................................................... 10
2.6
Inbetriebnahme ohne Router ........................................................................................................... 10
2.7
Störungsbehebung ............................................................................................................................ 11
3
Passwortschutz .......................................................................................................................................... 13
3.1
Benutzerrechte erfassen und verwalten ........................................................................................... 14
3.2
Notverfahren für den Fall eines Passwortverlustes .......................................................................... 16
4
Web-App ................................................................................................................................................... 18
4.1
Web-App-Konfiguration in INNOXEL Setup erzeugen ....................................................................... 18
5
Firmware aktualisieren .............................................................................................................................. 21
5.1
Wichtige Hinweise, bevor Sie beginnen ............................................................................................ 21
5.2
Vorgehen ........................................................................................................................................... 22
5.3
Störungsbehebung ............................................................................................................................ 25
6
Anhang ...................................................................................................................................................... 26
6.1
Datenformat Wetterlogdatei ............................................................................................................ 26
6.1.1
Dateinamen und Generationenfolge ........................................................................................ 26
6.1.2
Dateiformat ............................................................................................................................... 27
INNOXEL_Master_3_User_Manual_Rev_1_7.docx
REV 1.7
17. November 2017 (Änderungen vorbehalten)
INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf
Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg
Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65
E-Mail info@innoxel.ch, Internet www.innoxel.ch
1/29

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für INNOXEL System NOXnet Master 3

Inhaltszusammenfassung für INNOXEL System NOXnet Master 3

  • Seite 1: Inhaltsverzeichnis

    Dateinamen und Generationenfolge ..................26 6.1.2 Dateiformat ..........................27 INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.

  • Seite 2: Übersicht

    Netzwerkkonfiguration auf DHCP zurück. DHCP wird Büroklammer) jedoch erst nach einem Neustart aktiv INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.

  • Seite 3: Bedeutung Des Displayinhalts

    Informationen anzeigen Winterzeit Sommerzeit INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17. November 2017 (Änderungen vorbehalten)
  • Seite 4 Einzelne Wetterwerte können ungültig sein, wenn ein einzelner Sensor ausgefallen ist. Diese Funktion wird jedoch nicht von allen Wetterstationen unterstützt. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.

  • Seite 5: Bedeutung Der Status-Led

    100 Megabit/s dunkel 10 Megabits/s INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17. November 2017 (Änderungen vorbehalten)

  • Seite 6: Netzwerkverbindung Einrichten

    Für die Inbetriebnahme und die Konfiguration benötigen Sie mindestens einen PC, der mit dem gleichen Netzwerk verbunden ist wie der INNOXEL Master 3. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.

  • Seite 7: Anschluss

    Passwort: INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17. November 2017 (Änderungen vorbehalten)
  • Seite 8 Web-App-Konfiguration hinterlegt ist). Klicken Sie in diesem Fall unten rechts das Zahnradsymbol, um auf die oben dargestellte Wartungsseite zu gelangen. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.
  • Seite 9 Beispiel SONOS-Lautsprecher, fernbedienen wollen. Wenn Sie diese Funktion nicht nutzen wollen, empfehlen wir Ihnen, den UPnP-Port zu deaktivieren. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.

  • Seite 10: Zurücksetzen In Den Dhcp-Modus

    ändern. Wenden Sie dieses Vorgehen deshalb nur dann an, wenn Sie über die nötigen IT- Kenntnisse verfügen und die Einstellungsänderungen auch wieder rückgängig machen können. Die INNOXEL System AG lehnt jegliche Haftung für Folgeschäden ab, die durch sach- oder un- sachgemässen Eingriff in die Betriebssystemeinstellungen Ihres PC entstehen.

  • Seite 11: Störungsbehebung

    Routingfunktion zur Verfügung stellen. In diesem Fall benötigen Sie einen separaten Netz- werkrouter, den Sie über den Fachhandel beziehen können. Wenn Sie unsicher sind, fragen Sie bei Ihrem Internetprovider nach oder wenden Sie sich an die INNOXEL System AG. •...
  • Seite 12 Das Standard-Gateway ist üblicherweise der Netzwerkrouter. Deshalb muss hier normalerweise die Adresse des Netzwerkrouters eingetragen sein. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.

  • Seite 13: Passwortschutz

    Daraus können die Passwörter nach derzeitigem Stand der Technik, weder durch die INNOXEL System AG noch durch Dritte rekonstruiert werden. Sobald Sie das werkseitig eingestellte Standardpasswort ändern, hat die INNOXEL System AG keine Möglichkeit mehr, das Webinterface Ihres INNOXEL Master 3 zu erreichen. Es existiert auch keine Hintertüre, über die das Webinterface im Falle eines Passwortverlustes durch Sie...

  • Seite 14: Benutzerrechte Erfassen Und Verwalten

    Wartungsseite, wo Sie den Benutzernamen, das Passwort und die Rechte festlegen können: INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.
  • Seite 15 Wenn Sie den Vorgang abbrechen wollen, klicken Sie den Button «Abbrechen». Damit werden sämtliche Änderungen verworfen, Passwort und Benutzerrechte bleiben unverändert. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.

  • Seite 16: Notverfahren Für Den Fall Eines Passwortverlustes

    2. Notieren Sie den Rettungscode und übermitteln Sie diesen anschliessend an die INNOXEL System AG. 3. Die INNOXEL System AG berechnet daraus ein Notpasswort und gibt Ihnen dieses zurück. Damit können Sie sich am Webinterface Ihres INNOXEL Master 3 wie folgt anmelden: INNOXEL_Master_3_User_Manual_Rev_1_7.docx...
  • Seite 17 Rettungscode gültig ist, können Sie diesen durch Drücken der Taste «T2» jederzeit wieder auf dem Display anzeigen lassen. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.

  • Seite 18: Web-App

    Klicken Sie «Alle Tasten», worauf INNOXEL Setup alle Eigenschaften der Tasten automatisch sucht. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.
  • Seite 19 Dateiendung muss jedoch in jedem Fall .xml lauten. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.
  • Seite 20 Deskriptordatei vom INNOXEL Master 3 nicht akzeptiert. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.

  • Seite 21: Firmware Aktualisieren

    Beispiel aufgrund eines plötzlichen Stromausfalls oder anderen äusseren Einfluss- faktoren. Dies kann unter ungünstigen Umständen dazu führen, dass der INNOXEL Master 3 nicht mehr ordnungsgemäss startet und durch die INNOXEL System AG neu aufgesetzt werden INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7...

  • Seite 22: Vorgehen

    Passwort: INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17. November 2017 (Änderungen vorbehalten)
  • Seite 23 Sie im Dateiauswahlfenster, das anschliessend erscheint, den Dateipfad des Installationspakets an: INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.
  • Seite 24 8. Überprüfen Sie, ob die Firmware korrekt installiert wurde. Sie können die aktuelle Version entweder auf dem Startbildschirm des Displays oder auf der Info-Seite der Web-App unter «Eigenschaften» ablesen. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.

  • Seite 25: Störungsbehebung

    100 % ausgeschlossen werden, wenn der Aktualisierungsvorgang beispielsweise durch äussere Einflüsse unterbrochen wird. In diesem Fall muss das Gerät neu aufgesetzt werden. Wenden Sie sich hierzu bitte direkt an die INNOXEL System AG. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7...

  • Seite 26: Anhang

    Dazu muss die Datei geöffnet und mindestens der erste und letzte Datensatz gelesen werden. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.

  • Seite 27: Dateiformat

    "\t", sunBrightWestMean, "\t", sunBrigthWestMax, "\t", INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17. November 2017 (Änderungen vorbehalten)
  • Seite 28 = "dry" | "rain" | "hail" | "snow" | "yes" | "-" | "?"; INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.
  • Seite 29 INNOXEL Master 3 kann das Dezimaltrennzeichen im Webinterface auf der Wartungsseite «Eigenschaften» eingestellt werden. Dazu sind Administratorenrechte notwendig. INNOXEL_Master_3_User_Manual_Rev_1_7.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf REV 1.7 Showroom, Büros, Lager: Winterhaldenstrasse 14A, 3627 Heimberg Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 17.
