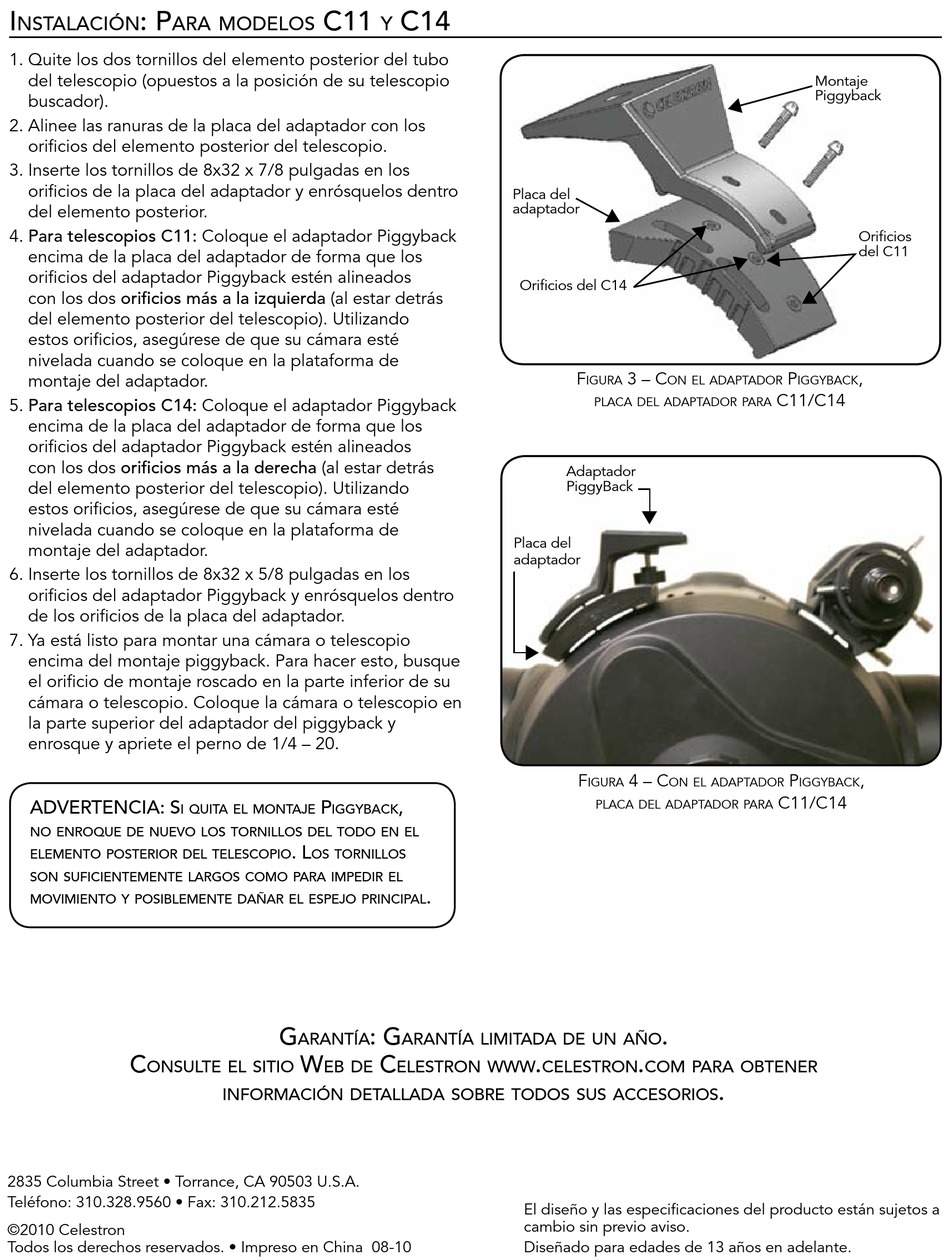

Celestron 93609 Bedienungsanleitung Seite 6

I : P
nstalacIón ara modelos
1. Quite los dos tornillos del elemento posterior del tubo
del telescopio (opuestos a la posición de su telescopio
buscador).
2. Alinee las ranuras de la placa del adaptador con los
orificios del elemento posterior del telescopio.
3. Inserte los tornillos de 8x32 x 7/8 pulgadas en los
orificios de la placa del adaptador y enrósquelos dentro
del elemento posterior.
4. Para telescopios c11: Coloque el adaptador Piggyback
encima de la placa del adaptador de forma que los
orificios del adaptador Piggyback estén alineados
con los dos orificios más a la izquierda (al estar detrás
del elemento posterior del telescopio). Utilizando
estos orificios, asegúrese de que su cámara esté
nivelada cuando se coloque en la plataforma de
montaje del adaptador.
5. Para telescopios c14: Coloque el adaptador Piggyback
encima de la placa del adaptador de forma que los
orificios del adaptador Piggyback estén alineados
con los dos orificios más a la derecha (al estar detrás
del elemento posterior del telescopio). Utilizando
estos orificios, asegúrese de que su cámara esté
nivelada cuando se coloque en la plataforma de
montaje del adaptador.
6. Inserte los tornillos de 8x32 x 5/8 pulgadas en los
orificios del adaptador Piggyback y enrósquelos dentro
de los orificios de la placa del adaptador.
7. Ya está listo para montar una cámara o telescopio
encima del montaje piggyback. Para hacer esto, busque
el orificio de montaje roscado en la parte inferior de su
cámara o telescopio. Coloque la cámara o telescopio en
la parte superior del adaptador del piggyback y
enrosque y apriete el perno de 1/4 – 20.
adVertencIa: s
I quIta el montaje
no enroque de nueVo los tornIllos del todo en el
elemento PosterIor del telescoPIo
son sufIcIentemente largos como Para ImPedIr el
moVImIento y PosIblemente dañar el esPejo PrIncIPal
c
onsulte el sItIo
2835 Columbia Street • Torrance, CA 90503 U.S.A.
Teléfono: 310.328.9560 • Fax: 310.212.5835
©2010 Celestron
Todos los derechos reservados. • Impreso en China 08-10
c11 c14
y
P ,
Iggyback
. l
os tornIllos
g : g
arantía arantía lImItada de un año
W c
eb de elestron WWW
InformacIón detallada sobre todos sus accesorIos
Placa del
adaptador
Orificios del C14
F
igura
placa del adaptador para
Adaptador
PiggyBack
Placa del
adaptador
F
igura
placa del adaptador para
.
.
celestron
El diseño y las especificaciones del producto están sujetos a
cambio sin previo aviso.
Diseñado para edades de 13 años en adelante.
3 – c p
oN el adaptador iggyback
c11/c14
t
4 – c p
oN el adaptador iggyback
c11/c14
.
.
com Para obtener
.
Montaje
Piggyback
Orificios
del C11
,
,
