Installieren Der Bedienfeldplatine - System Mit 8 Festplatten - Dell PowerEdge R630 Benutzerhandbuch

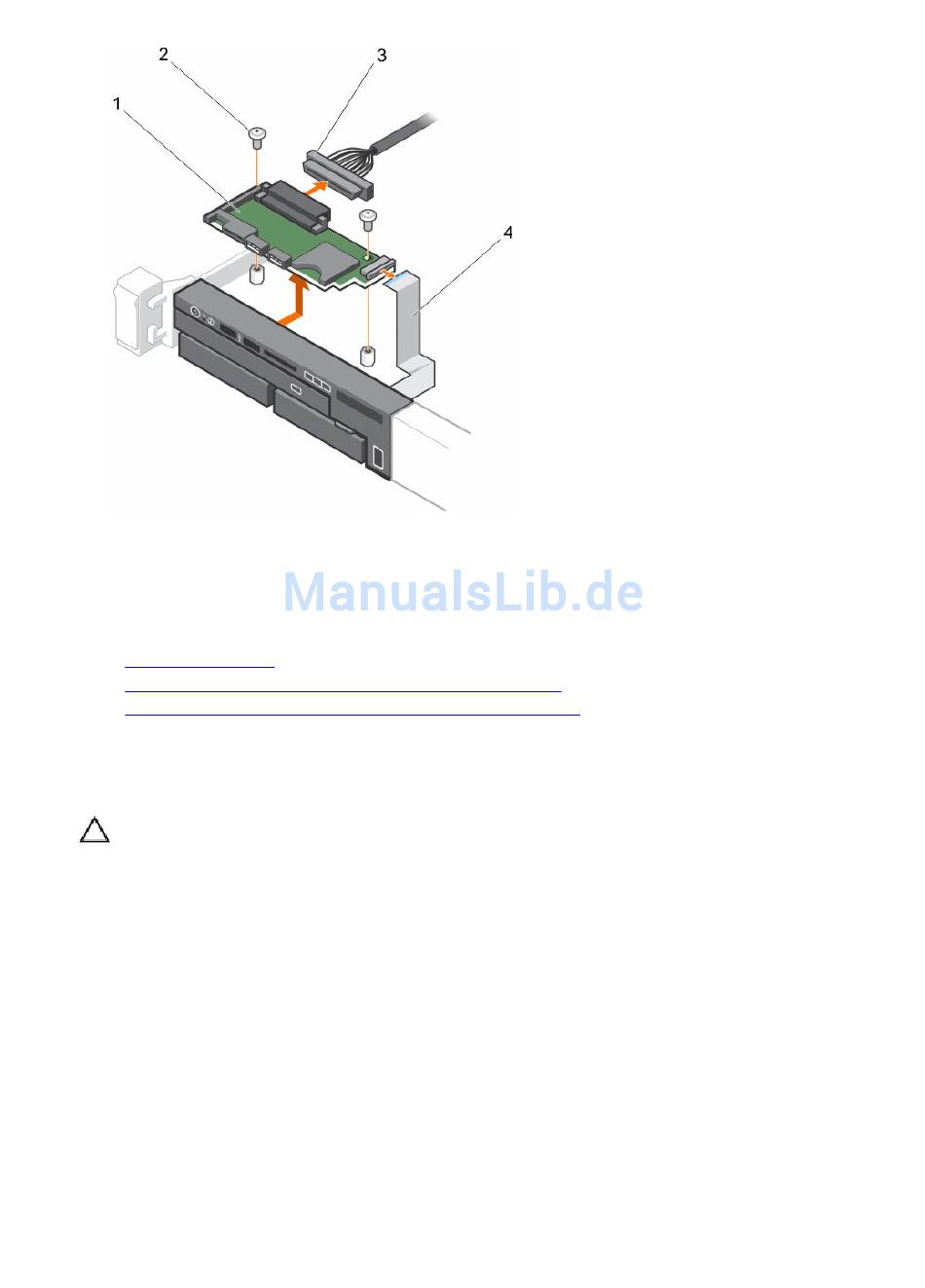

Abbildung 89. Entfernen der Bedienfeldplatine
1. Bedienfeldplatine
3. Bedienfeldkabel
Verwandte Links
Sicherheitshinweise
Vor der Arbeit an Komponenten im Inneren Ihres Systems
Installieren der Bedienfeldplatine – System mit 8 Festplatten
Installieren der Bedienfeldplatine – System mit 8 Festplatten
Voraussetzungen
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker
ausgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen
unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell
durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und
Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche
werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die
Sie zusammen mit Ihrem Produkt erhalten haben.
1. Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
2. Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit.
Schritte
1. Richten Sie die Schraublöcher an der Bedienfeldplatine mit den Löchern am Gehäuse aus.
2. Bringen Sie die beiden Schrauben wieder an, mit denen die Bedienfeldplatine am Gehäuse befestigt
wird.
