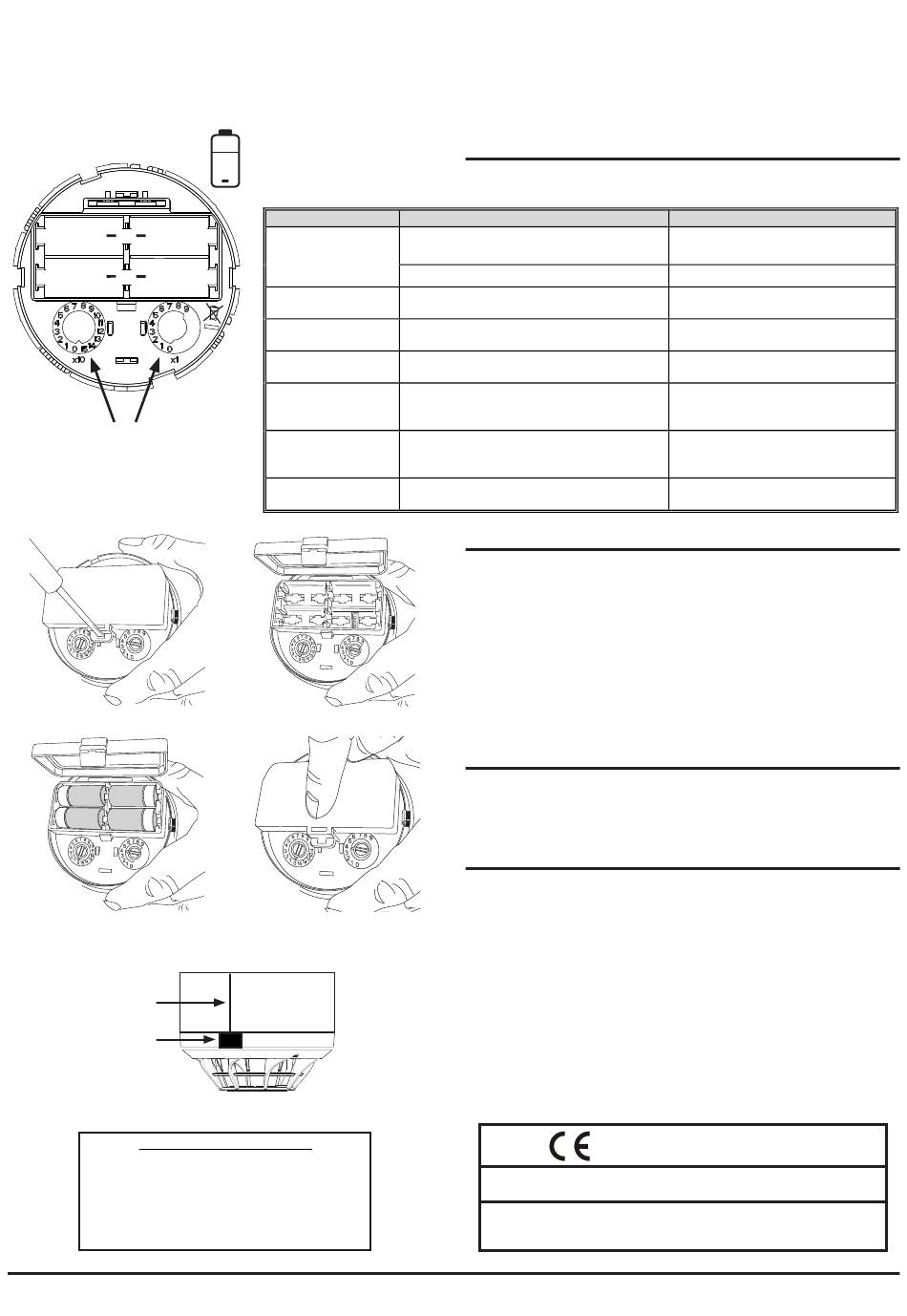

Figura 4: Alloggiamento delle batterie
e selettori rotanti per l'indirizzamento
FARE ATTENZIONE
ALLE POLARITÀ
4 Duracell
Ultra 123
1 2
+
3
+ 4
SELETTORI ROTANTI
4a
4c
Figura 5: Posizione del magnete per il test
RIFERIMENTO
SULLA BASE
POSIZIONE DEL
MAGNETE PER IL
TEST
Dichiarazione di Conformità UE
Il fabbricante, Life Safety Distribution GmbH dichiara
che i tipi di apparecchiature radio 52051E-RF e
52051RE-RF sono conformi alla direttiva 2014/53 /
Il testo completo della Dichiarazione di
Conformità UE è disponibile presso:
HSFREDDoC@honeywell.com
D200-302-00
+
Stato del sensore e LED
Stato del sensore
+
Accensione
(nessun guasto)
+
Accensione (guasto)
Non configurato
Configurato
Normale (configurato e
connesso alla rete
radio)
Disattivazione
temporanea (modalità
di risparmio energetico)
Test magnete
4b
4d
EU.
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
configurare tutti i dispositivi radio ad esso associati, già installati nella
loro posizione definitiva. (Per ulteriori informazioni, consultare il Manuale
di messa in esercizio e programmazione radio - rif. D200-306-00.)
NOTA - Non eseguire in contemporanea più di una procedura di
configurazione alla volta.
STATO DEI LED E INDICAZIONE DEGLI ERRORI
Il sensore radio è dotato di due LED che indicano lo stato del dispositivo.
Stato del LED
Lampeggio verde lungo
Tre lampeggi verdi
Luce ambra intermittente a intervalli di 1 secondo
Lampeggio rosso/verde a intervalli di 14 secondi
(impulso verde in caso di un messaggio ricevuto )
Lampeggio verde/ambra a intervalli di 14 secondi
(impulso verde in caso di un messaggio ricevuto)
I LED sono comandati dal pannello di controllo
Lampeggio ambra/verde a intervalli di 14 secondi
Impulso verde di 1 secondo quando il magnete
attiva l'interruttore interno
VERIFICHE
Test magnete
Avvicinare il magnete (M02-04-00) come illustrato in figura 5, dopo avere
identificato il riferimento sulla base. Per capire quando la posizione
del magnete è corretta, i LED del sensore s'illuminano in verde per 1
secondo ad attivazione avvenuta.
Test del calore diretto (asciugacapelli da 1000 - 1500 Watt)
Indirizzare la fonte di calore sulla parte laterale del sensore. Tenere la
fonte di calore a circa 15 cm di distanza per non danneggiare la calotta
durante il test. Il sensore deve segnalare un allarme al pannello di
controllo tramite il gateway quando la temperatura rilevata supera i 58°C.
Al termine dei test, resettare l'indicazione di allarme sul pannello di controllo.
PULIZIA
Usare un aspirapolvere e/o aria compressa per rimuovere la polvere e lo
sporco dal termistore (prestando molta attenzione a non danneggiarlo).
Note: In caso di sostituzione delle batterie, sostituirle sempre tutte
e quattro!
LIMITAZIONI DEI RIVELATORI DI CALORE
I sensori termici possono essere utilizzati soltanto quando collegati a un
pannello controllo compatibile. I sensori termici hanno limiti di rivelazione.
Essi non rivelano la presenza di un incendio se non sono raggiunti dal
calore e possono reagire differentemente a varie condizioni ambientali.
Al momento della scelta e della collocazione dei sensori antincendio
occorre tenere in considerazione le caratteristiche dell'ambiente in cui
verranno installati.
I rivelatori anti-incendio non durano indefinitamente . Se ne consiglia la
sostituzione dopo 10 anni.
EN54-25: 2008 / AC: 2010 / AC: 2012 Componenti che utilizzano collegamenti
radio. EN54-5: 2000 / A1: 2002 Rilevatori termici di classe A1S e A1R per
l'utilizzo in sistemi di rivelazione e segnalazione d'incendio installati in edifici.
Significato
Dispositivo non configurato
(impostazioni di fabbrica)
Dispositivo configurato
È stato rilevato un errore interno del
dispositivo
Il dispositivo è acceso ed è in attesa
essere configurato
Il dispositivo è acceso, configurato e sta
tentando di connettersi alla rete radio
La rete radio e il dispositivo funzionano
correttamente
La rete radio è momentaneamente
disattivata; modalità utilizzata quando il
gateway è spento
Il dispositivo segnala un allarme
Brevetti in corso
52051E-RF DOP-IRF003
0333 16
52051RE-RF DOP-IRF004
Pittway Tecnologica S.r.l.
Via Caboto 19/3, 34147 Trieste, Italy
I56-3891-002
