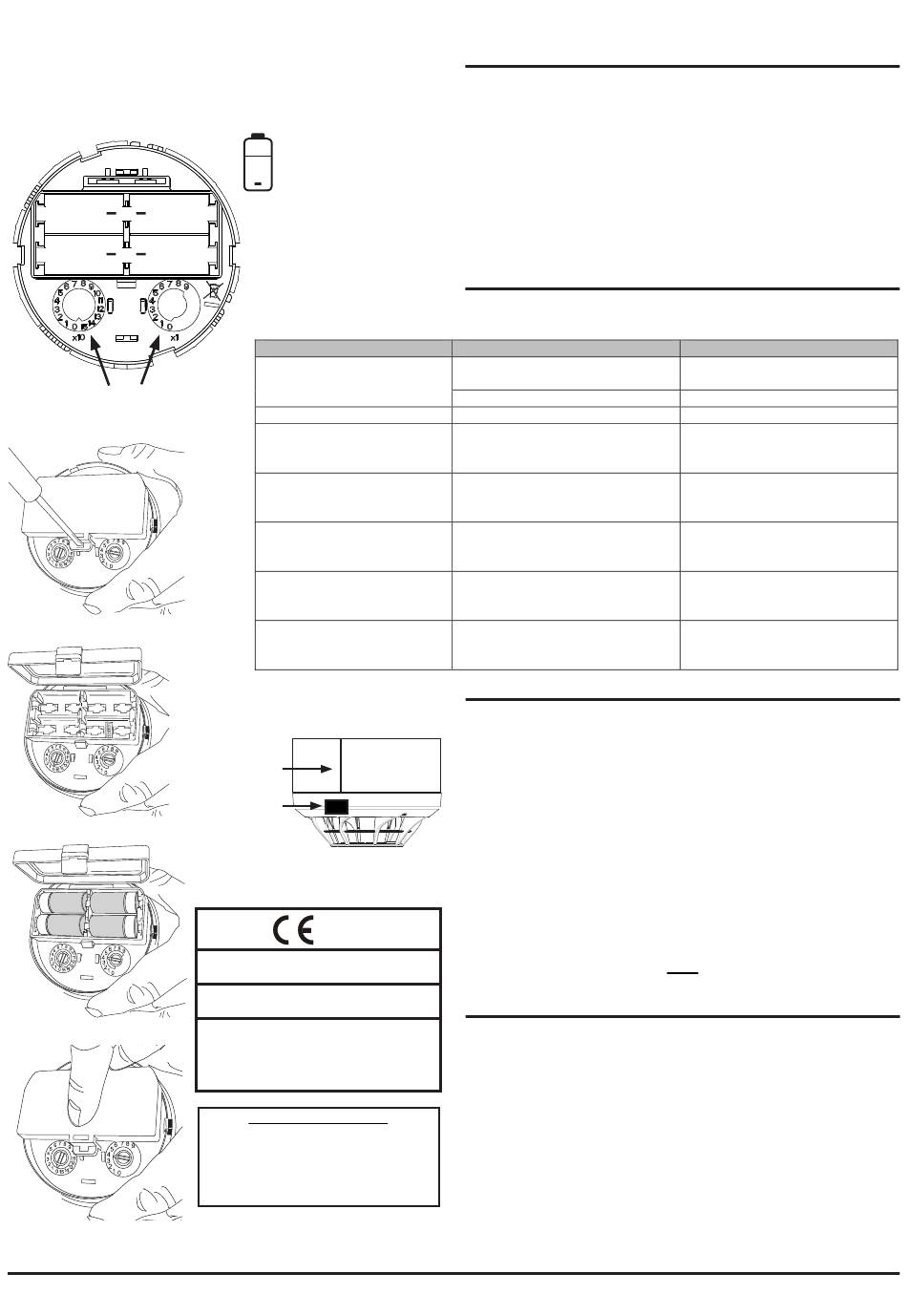

Figure 4: Installation des piles
et Roues Codeuses
4 x Duracell
ATTENTION A LA
POLARITE +/-
1 2
+
3
+ 4
ROUES CODEUSES
(SÉLECTION ADRESSE)
4a
Figure 5: Position de l'aimant de test
REPERE SOCLE
4b
AIMANT DE TEST
4c
4d
D200-302-00
Ultra 123
+
+
+
LEDs Etat Détecteur
Etat du Détecteur
Mise en route (pas de
dérangement)
Dérangement
Dispositif non-programmé
Synchronisation
Normal
Veille
(mode basse consommation)
Test à l'aimant
0333 16
Pittway Tecnologica S.r.l.
Via Caboto 19/3, 34147 Trieste, Italy
52051E-RF DOP-IRF003 (A1S)
52051RE-RF DOP-IRF004 (A1R)
EN54-25: 2008 / AC: 2010 / AC: 2012
Composants utilisant des liaisons radioélectriques
EN54-5: 2000 / A1: 2002 Classe A1S and A1R
Détecteurs de chaleur ponctuels
Systèmes de détection et d'alarme incendie
Déclaration UE de conformité
Le soussigné, Life Safety Distribution GmbH déclare
que les équipements radioélectrique des types
52051E-RF et 52051RE-RF sont conforment à la
directive 2014/53/EU.
Le texte complet de la déclaration UE de conformité
est disponible à: HSFREDDoC@honeywell.com
Brevets en cours
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
PROGRAMMATION
Pour charger les paramètres du réseau au détecteur radio, il est
nécessaire de lier l'interface et le détecteur via une opération de
configuration. A la mise en service, avec les dispositifs RF du réseau
mise en marche, l'interface radio se connecte avec les dispositifs
RF du réseau et les programme avec des informations du réseau si
nécessaire. Ensuite le détecteur radio se synchronise avec les autres
dispositifs associés tandis que la topologie du réseau RF est créée
par l'interface. (Pour plus d'informations, se reporter au Manuel de
Programmation et de Mise en Service Radio - réf. D200- 306-00.)
Note: N'utilise pas plus qu'un dongle au même temps dans un
endroit pendant le mise en marche des dispositifs.
INDICATEURS LED ET DESCRIPTION DERANGEMENT
Le détecteur Radio dispose de deux LED indiquant son état.
Etat LED
Clignotant lent vert
3 clignotements en vert
Clignote en jaune toutes les 1s
Double clignotement rouge/vert
toutes les 14s (ou juste en vert en
état de communication).
Double clignotement vert/jaune
toutes les 14s (ou juste en vert en
état de communication).
Commandé par la centrale : Rouge
fixe, (en alarme feu), clignotement
périodique en vert ou éteint.
Double clignotement jaune/vert
toutes les 14s.
Clignote en vert pendant 1s lorsque
le commutateur interne est activé
par l'aimant.
TESTS
Essai à aimant
Positionner l'aimant (M02-04-00) comme indiqué sur la Figure 5,
aligné sur le repère du socle. Pour aider le positionnement de l'aimant
les LED du détecteur s'allument en vert pour 1s quand le commutateur
d'alarme est activé. Le détecteur stoppera tous les délais et les filtres
pendant 10 minutes. Après cette période le détecteur revient à un
fonctionnement normal.
Essai Chaleur Directe (Sèche cheveux / 1000-1500 watts)
Diriger le flux de chaleur vers le détecteur, sur le coté. Maintenir la
source de chaleur à une distance d'environ 15cm afin de ne pas
endommager le capot durant l'essai. Le détecteur doit signaler une
alarme feu à la centrale via l'interface radio lorsque la température du
détecteur atteint 58°C.
Réinitialiser l'alarme après essai (centrale).
Lors du changement des piles, les 4 éléments sont à remplacer
LIMITATIONS DES DETECTEURS THERMIQUES
Les détecteurs thermiques doivent être utilisés avec des tableaux de
détection incendie compatibles.
Les détecteurs thermiques ne détecteront pas des feux couvant si la
chaleur ne les atteint pas.
Les détecteurs thermiques ont aussi des limitations. Tenir compte de
l'environnement pour sélectionner les détecteurs d'incendie.
Les détecteurs thermiques ne sont pas conçus pour une utilisation
indéterminée et nous conseillons de les remplacer au bout de 10 ans.
Signification
Dispositif non programmé
(réglage usine)
Dispositif est mis en service
Défaut interne du dispositif
Dispositif alimenté et en attente
de programmation.
Détecteur alimenté, programmé et
en phase de synchronisation avec
le réseau radio.
Communication radio établie.
Dispositif en fonctionnement
normal.
Réseau radio en état de veille.
Utilisé quand l'interface n'est pas
disponible (hors tension).
Alarme feu signalée par le
détecteur, mode test pendant 10
minutes (timings désactivés).
Note
