Інструмент із кільцевою пружиною
Для ударної головки без
ущільнювального кільця та шпильки
► Рис.8: 1. Ударна головка 2. Квадратний хвосто-
вик 3. Кільцева пружина
Насуньте ударну головку на квадратний хвостовик
до її фіксації.
Для зняття ударної головки просто стягніть її.
Для ударної головки з
ущільнювальним кільцем та
шпилькою
► Рис.9: 1. Ударна головка 2. Ущільнювальне
кільце 3. Шпилька
Витягніть ущільнювальне кільце з паза в удар-
ній головці та зніміть шпильку з ударної головки.
Установіть ударну головку на квадратний хвостовик
так, щоб отвір на ударній головці з'єднався з отво-
ром на квадратному хвостовику.
Вставте шпильку в отвір на ударній головці та на
квадратному хвостовику. Потім поверніть ущільню-
вальне кільце в початкове положення на пазу удар-
ної головки для фіксації шпильки.
Щоб зняти ударну головку, виконайте процедуру її
встановлення у зворотному порядку.
Інструмент зі стопорною
шпилькою
► Рис.10: 1. Ударна головка 2. Отвір 3. Квадратний
хвостовик 4. Стопорна шпилька
Сумістіть отвір у боковій частині ударної головки зі
стопорною шпилькою на квадратному хвостовику та
насуньте ударну головку на квадратний хвостовик до
її фіксації. За потреби злегка постукайте по ній.
Для зняття ударної головки просто стягніть її. Для
полегшення зняття ударної головки притискайте
стопорну шпильку.
Встановлення гака
ОБЕРЕЖНО:
Під час установлення гачка
надійно зафіксуйте його гвинтом. В іншому
випадку гачок може від'єднатися від інструмента,
що може призвести до травми.
► Рис.11: 1. Паз 2. Гак 3. Гвинт
Гак зручно використовувати для тимчасового підві-
шування інструмента. Його можна встановлювати
на будь-якому боці інструмента. Щоб установити
гак, вставте його в паз на корпусі інструмента з будь-
якого боку та закріпіть за допомогою двох гвинтів.
Щоб зняти гак, відпустіть гвинти і витягніть його.
РОБОТА
ОБЕРЕЖНО:
касету з акумулятором до кінця з фіксацією
на місці. Якщо на верхній частині кнопки поміт-
ний червоний індикатор, це означає, що касета з
акумулятором зафіксована не до кінця. Вставте
касету повністю, щоб червоний індикатор зник.
Якщо цього не зробити, касета може випадково
випасти з інструмента та завдати травми вам або
людям, що знаходяться поряд.
► Рис.12
Міцно тримаючи інструмент, помістіть ударну
головку на гайку або болт. Увімкніть інструмент та
виконуйте затягування протягом належного часу.

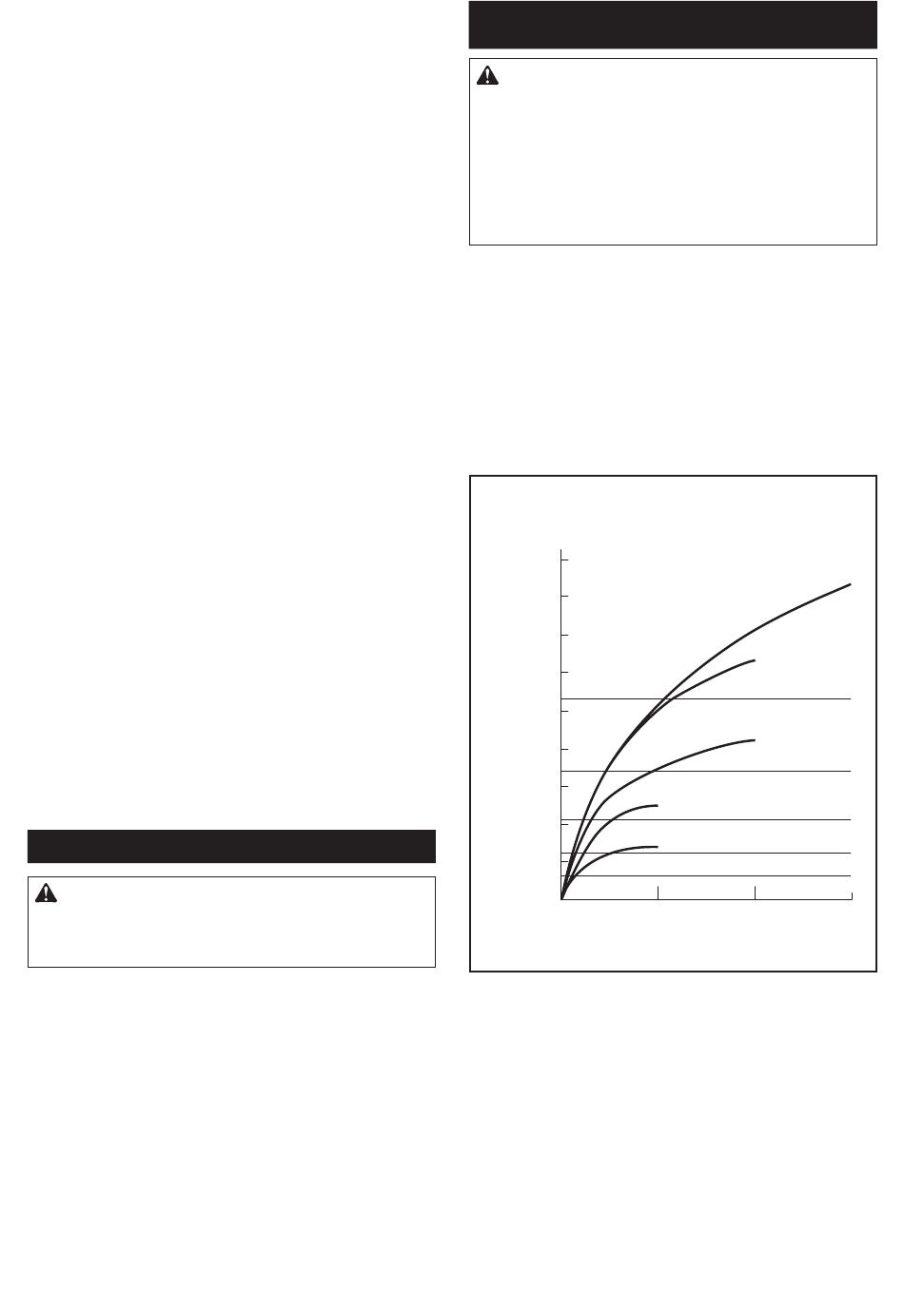

Належна величина моменту затягування залежить
від типу та розміру болта, матеріалу деталі, що крі-
питься, тощо. Співвідношення між моментом затягу-
вання та часом затягування показано на малюнках.
Належний момент затягування для стандартного
болта
N•m
(kgf•cm)
180
(1840)
160
(1630)
140
(1430)
120
(1220)
2
100
(1020)
80
(820)
60
(610)
40
(410)
20
(200)
0
1. Час затягування (с) 2. Момент затягування
41 УКРАЇНСЬКА
Обов'язково вставляйте
M14
M12
M10
M8
1 2
1
M16
M16
M14
M12
M10
M8
3
