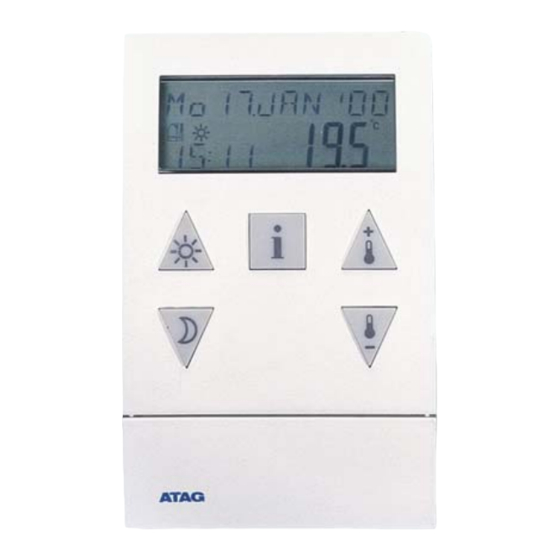

Atag ATR 5000 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Atag Anleitungen
  4. Steuergeräte
  5. ATR 5000
  6. Montageanleitung
Atag ATR 5000 Montageanleitung

Atag ATR 5000 Montageanleitung

Vorschau ausblenden Andere Handbücher für ATR 5000:

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Atag ATR 5000

Inhaltszusammenfassung für Atag ATR 5000

  • Seite 2 Bedienungs- und Infomationsfeld ATR 5000 WARTEN "AUTOMATISCHER ENTLueFTUNGSZYKLUS AKTIV" ATAG Regelung ATR 5000 Seite 2 BEDIENUNGS- UND INFOMATIONSFELD...
  • Seite 3 Inhaltsverzeichnis ATAG Regelung ATR 5000 Seite 3 INHALTSVERZEICHNIS...
  • Seite 4 Einleitung * Beim Entsorgen der nicht mehr benutzten ATR 5000 müssen die örtlich gültigen Vorschriften beachtet werden. ATAG Regelung ATR 5000 Seite 4 EINLEITUNG...
  • Seite 5 Montageanleitung Achtung: ATAG Regelung ATR 5000 Seite 5 MONTAGEANLEITUNG...
  • Seite 6 Anschlussklemmen Control Tower ATAG HR 5000 VC 8010 oder VC 2010/ VC 6940 (12: blau) (13: violett) (14: gelb/schwarz) VC 8010 /VC 2010/ VC 6940 ATAG Regelung ATR 5000 Seite 6 SCHALTPLAN...
  • Seite 7 Service-Ebene Code-Eingabe 3000 BITTE CODE 3 0 0 0 CODE 3000 PARAMETER Funktionen SOMMER °C ATAG Regelung ATR 5000 Seite 7 SERVICE-EBENE CODE 3000...
  • Seite 8 KESSEL - VL °C RAUMSENSOR RAUM °C ATAG Regelung ATR 5000 Seite 8 SERVICE-EBENE CODE 3000...
  • Seite 9 RAUMFAKTOR EIN - OPTI ATAG Regelung ATR 5000 Seite 9 SERVICE-EBENE CODE 3000...
  • Seite 10 AUS - OPTI MEZ - MESZ AUTO WARMWASSER ATAG Regelung ATR 5000 Seite 10 SERVICE-EBENE CODE 3000...
  • Seite 11 RESET-PARA PARAMETER -OK- Mo 08 JUL '96 °C 19.5 14:05 ATAG Regelung ATR 5000 Seite 11 SERVICE-EBENE CODE 3000...
  • Seite 12 Service-Ebene Code-Eingabe 8000 CODE BITTE 8000 CODE PARAMETER SONDER OEM Funktionen ATAG Regelung ATR 5000 Seite 12 SERVICE-EBENE CODE 8000...
  • Seite 13 KLIMAZONE °C EXPONENT 1.31 THERMOSTAT ATAG Regelung ATR 5000 Seite 13 SERVICE-EBENE CODE 8000...
  • Seite 14 NACHLADUNG LEGIO ATAG Regelung ATR 5000 Seite 14 SERVICE-EBENE CODE 8000...
  • Seite 15 REDUZIERT Abs-Betrieb: ECO-Betrieb: CODE 3000 8000 ATAG Regelung ATR 5000 Seite 15 SERVICE-EBENE CODE 8000...
  • Seite 16 BETRIEB AB 17.01 2000 RESET - OEM ATAG Regelung ATR 5000 Seite 16 SERVICE-EBENE CODE 8000...
  • Seite 17 Meldungen auf dem Display ATAG Regelung ATR 5000 Seite 17 MELDUNGEN...
  • Seite 18 Maßzeichnung ATAG Regelung ATR 5000 Seite 18 MAßZEICHNUNG...
  • Seite 19 Technische Daten ATAG Regelung ATR 5000 Seite 19 DATEN...
  • Seite 20 Übersicht Parameter Taste PARAMETER ADAPTION STEILHEIT 1.75 TAG--SOLL °C 21.0 NACHT--SOLL °C 15.0 WARMWASSER °C WARMWASSER PROG KORREKTUR °C 00.0 21.0 D / GB RESET -- PARA -- OK -- ATAG Regelung ATR 5000 Seite 20 ÜBERSICHT PARAMETER...

  • Seite 21: Übersicht Parameter

    Taste Code 3000 BITTE CODE 3000 CODE PARAMETER SOMMER °C KESSEL -- VL °C RAUMSENSOR RAUM °C RAUMFAKTOR EIN -- OPTI AUS -- OPTI MEZ -- MESZ AUTO WARMWASSER RESET -- PARA ATAG Regelung ATR 5000 Seite 21 ÜBERSICHT PARAMETER...
  • Seite 22 Taste Code 8000 BITTE CODE 8000 CODE PARAMETER SONDER--OEM KLIMAZONE °C EXPONENT 1.31 THERMOSTAT NACHLADUNG LEGIO REDUZIERT CODE BETRIEB AB 17.01 2000 RESET -- OEM ATAG Regelung ATR 5000 Seite 22 ÜBERSICHT PARAMETER...
  • Seite 24 Mit dieser Ausgabe sind alle vorhergehenden Anleitungen ungültig.
