Inhaltszusammenfassung für Atag ATR 5000
-

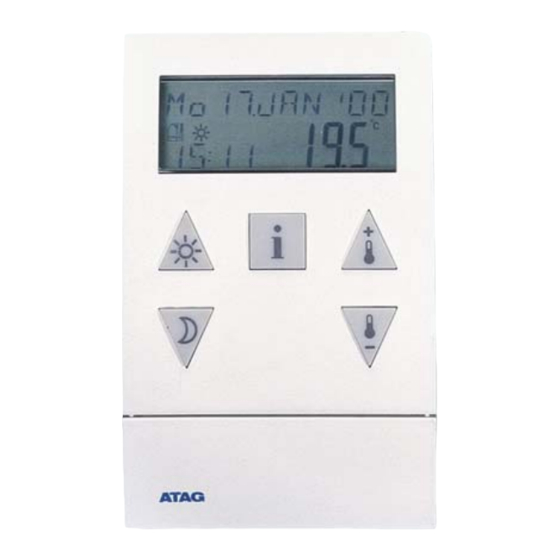

Seite 2: Bedienungs- Und Infomationsfeld Atr 5000
Nach Netzeinschaltung erfolgt im Display die Anzeige WARTEN, bis die Busverbindung mit dem Feuerungsautomat aufgebaut ist. Während Ablauf des automatischen Entlüftungsprogramms erfolgt die Anzeige im Display in Laufschrift "AUTOMATISCHER ENTLueFTUNGSZYKLUS AKTIV". ATAG Regelung ATR 5000 Seite 2 BEDIENUNGS- UND INFOMATIONSFELD... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1 Einleitung ......................4 2 Montageanleitung ....................5 2.1 Montage ATR 5000 ..................5 2.2 Elektrischer Schaltplan ..................6 3 Service-Ebene Code-Eingabe 3000 ..............7 Parameter-Ebene ....................7 - Sommerabschaltung ................... 7 - Maximale Kesseltemperatur ................8 - Raumsensor ......................8 - Minimale Raumtemperatur .................. -
Seite 4: Einleitung
Beim Modell ATAG ATR 5000 handelt es sich um eine mikroprozessorgesteuerte Regelung für modulierenden Heizbetrieb, bei der modernste Computertechnik verarbeitet worden ist. Die ATR 5000 wurde eigens für den Einsatz in Verbindung mit dem ATAG Gas- Brennwertkessel HR 5000 entwickelt. Dieser übertragt dabei eine Reihe wichtiger Informationen auf die Regelung ATR 5000. -
Seite 5: Montageanleitung
Farbe des Kabels an A und B angeschlossen ist. ATR 5000 auf Grundplatte aufstecken und mit Kreuzschlitzschraube befestigen. Im Control Tower des HR 5000 an der Klemmleist die beiden Adern der ATR 5000 auf Klemme 20 und 21 der Außenfühler AF 5000 auf Klemme 18 und 19 anschließen. -
Seite 6: Elektrischer Schaltplan
Anschlussklemmen Control Tower ATAG HR 5000 VC 8010 oder VC 2010/ VC 6940 (12: blau) (13: violett) (14: gelb/schwarz) 3 Wege-Verteiler-Ventile 24 V~ VC 8010 /VC 2010/ VC 6940 AF 5000 Außenfühler SF 5000 Speicherfühler ATAG Regelung ATR 5000 Seite 6 SCHALTPLAN... -
Seite 7: Service-Ebene Code-Eingabe 3000
Bei Sommerabschaltung ist weder Sonnen- noch Wenn diese Temperatur durch den Außenfühler gemessen wird, Mondsymbol im Standard- soll der Kessel nicht in Betrieb gehen. display sichtbar. Einstellbereich: 10 - 30°C Standardeinstellung: 21°C ATAG Regelung ATR 5000 Seite 7 SERVICE-EBENE CODE 3000... -
Seite 8: Maximale Kesseltemperatur
Display die Anzeige "RAUM MIN". Mittels der oder Taste kann die minimale Diese Temperatur ist die Raumtemperatur eingestellt werden. gewünschte Temperatur während des Urlaubspro- grammes. Einstellbereich: 5 - 30°C Standardeinstellung: 10°C ATAG Regelung ATR 5000 Seite 8 SERVICE-EBENE CODE 3000... -
Seite 9: Raumfaktor
Beginn des Tagprogramms. Während der Einschaltoptimierung sensor auf EIN steht. ist im Display das Sonnensymbol sichtbar. Mittels der oder Taste kann die Zeit eingestellt werden. Einstellbereich: Aus / 1 - 8 Stunden Standardeinstellung: 2 Stunden ATAG Regelung ATR 5000 Seite 9 SERVICE-EBENE CODE 3000... -
Seite 10: Ausschaltoptimierung
Keine Warmwasser Einstell-Parameter in der Haus-Ebene und Funktionen. Warmwasser Anzeigen in der Info-Ebene werden übersprungen. Die Warmwasser Schaltzeiten sind nicht mehr vorhanden, die Warmwasser Solltemperatur ist nicht mehr vorhanden. Einstellbereich: 0 - 1 Standardeinstellung: 1 ATAG Regelung ATR 5000 Seite 10 SERVICE-EBENE CODE 3000... -
Seite 11: Reset Von Einstellungen
Die Funktion setzt alle Einstellungen auf die Standard-Einstel- lungen. Ein erfolgreicher Reset wird mit OK bestätigt. Durch Drücken der Taste erscheint im Display die Standard- Mo 08 JUL '96 Anzeige, alle geänderten Parameter sind gespeichert. °C 19.5 14:05 ATAG Regelung ATR 5000 Seite 11 SERVICE-EBENE CODE 3000... -
Seite 12: Service-Ebene Code-Eingabe 8000
Funktionen - Klimazone - Exponent KK - Thermostatfunktion - Nachladung Warmwasser - Legionellenschutz Warmwasser - Reduzierter Betrieb - Code (Zugriff auf Service-Ebene) - Inbetriebnahme Datum - Reset von Einstellungen (Gesamt Reset) ATAG Regelung ATR 5000 Seite 12 SERVICE-EBENE CODE 8000... -
Seite 13: Klimazone
Wird Tag-Soll + Einstellwert überschritten, schaltet die Kesselkreispumpe ab. Überschreitet die Raumtemperatur den jeweiligen Tages-Raumsollwert um den eingestellten Wert (1- 5K), Schaltet die Kesselpumpe ab. Einstellbereich: AUS / 1-5 K Standardeinstellung: 1K ATAG Regelung ATR 5000 Seite 13 SERVICE-EBENE CODE 8000... -
Seite 14: Nachladung Warmwasser
Der Legionellenschutz wird wieder beendet, wenn eine Speicher- temperatur von 65°C gemessen wird, oder aber nach Ablauf von 2 Stunden (4.00 Uhr), auch wenn die geforderte Temperatur nicht erreicht wurde. Einstellbereich: Aus - Ein Standardeinstellung: Ein ATAG Regelung ATR 5000 Seite 14 SERVICE-EBENE CODE 8000... -
Seite 15: Reduzierter Betrieb
Ein: Zugriff auf die Ebenen der Service-Ebene nur über Code- wörter 3000: Codewort für Zugriff auf Parameter-Ebene 8000: Codewort für Zugriff auf Parameter- und Sonder-Ebene Einstellbereich: AUS - EIN Standardeinstellung: EIN ATAG Regelung ATR 5000 Seite 15 SERVICE-EBENE CODE 8000... -
Seite 16: Inbetriebnahme Datum
Sekunden erfolgt ein Gesamt Reset. Alle Parameter aller Ebenen (Haus- und Service-Ebene) werden auf Werkseinstellung zurückgesetzt. Außerdem werden die Schaltzeitprogramme auf Werkseinstellung gebracht. Ein erfolg- reicher Reset wird mit OK bestätigt. ATAG Regelung ATR 5000 Seite 16 SERVICE-EBENE CODE 8000... -
Seite 17: Meldungen Auf Dem Display
Meldungen auf dem Display Die ATR 5000 ist mit der Möglichkeit ausgerüstet, zahlreiche von Texte auf dem Display anzuzeigen. Diese Texte geben Auskunft über die Funktion des Kessels. Der Kessel kann in einigen Fällen eine kommende Störung erkennen und zeigt diese im Display der ATR 5000 an, so dass bevor der Kessel auf Störung geht, Maßnahmen getroffen werden können. -
Seite 18: Maßzeichnung
Maßzeichnung ATAG Regelung ATR 5000 Seite 18 MAßZEICHNUNG... -
Seite 19: Technische Daten
-10°C bis +50°C Zulässige Kabellänge - 0,25 mm 25 m - 0,50 mm 50 m Gewicht 170 g Ganggenauigkeit der digitalen Uhr ± 50 Sekunden/Monat Datenerhalt durch interne Gangreserve min. 5 Jahre Display Alphanumerische Anzeige ATAG Regelung ATR 5000 Seite 19 DATEN... -
Seite 20: Übersicht Parameter
CONTROL TOWER °C WARMWASSER 1, 2 oder 3 PROG KORREKTUR +/- 2.5 K °C 00.0 21.0 D / GB 1: DEUTSCH 2: ENGLISCH RESET -- PARA -- OK -- Nur bei Raumsensor EIN ATAG Regelung ATR 5000 Seite 20 ÜBERSICHT PARAMETER... -
Seite 21: Übersicht Parameter
AUS / 1 - 8 AUS -- OPTI AUS / 1 - 4 MEZ -- MESZ EIN / AUS AUTO WARMWASSER 0: KEINE INFO 1: INFO RESET -- PARA Nur bei Raumsensor EIN ATAG Regelung ATR 5000 Seite 21 ÜBERSICHT PARAMETER... - Seite 22 NACHLADUNG 10 - 240 Min LEGIO AUS / EIN REDUZIERT ECO-, ABS- Betrieb CODE AUS / EIN BETRIEB AB 17.01 2000 RESET -- OEM Nur bei Raumsensor EIN Nur bei Raumsensor AUS ATAG Regelung ATR 5000 Seite 22 ÜBERSICHT PARAMETER...
