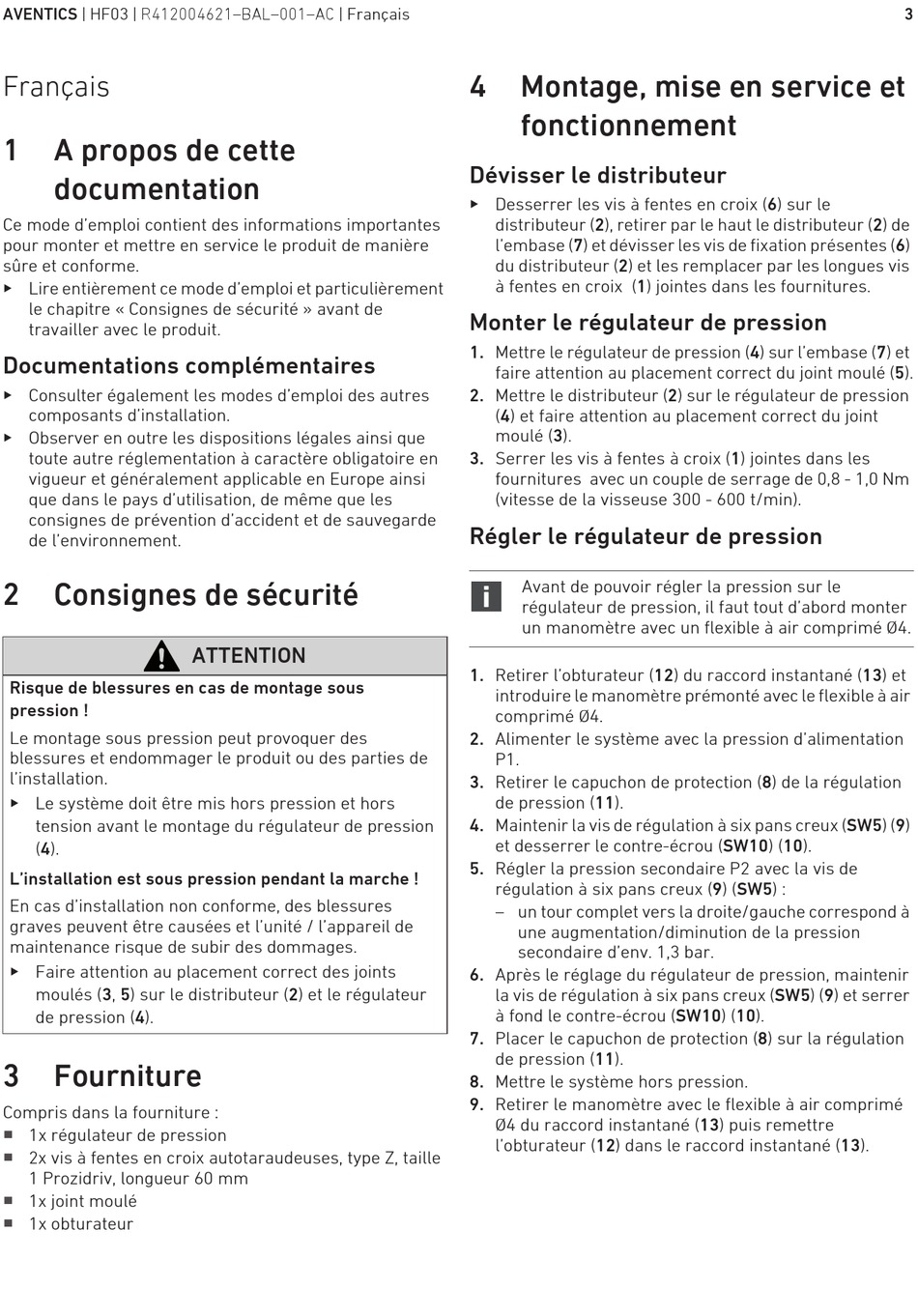

AVENTICS | HF03 | R412004621–BAL–001–AC | Français
Français
1 A propos de cette
documentation
Ce mode d'emploi contient des informations importantes
pour monter et mettre en service le produit de manière
sûre et conforme.
O Lire entièrement ce mode d'emploi et particulièrement
le chapitre « Consignes de sécurité » avant de
travailler avec le produit.
Documentations complémentaires
O Consulter également les modes d'emploi des autres
composants d'installation.
O Observer en outre les dispositions légales ainsi que
toute autre réglementation à caractère obligatoire en
vigueur et généralement applicable en Europe ainsi
que dans le pays d'utilisation, de même que les
consignes de prévention d'accident et de sauvegarde
de l'environnement.
2 Consignes de sécurité
Risque de blessures en cas de montage sous
pression !
Le montage sous pression peut provoquer des
blessures et endommager le produit ou des parties de
l'installation.
O Le système doit être mis hors pression et hors
tension avant le montage du régulateur de pression
(4).
L'installation est sous pression pendant la marche !
En cas d'installation non conforme, des blessures
graves peuvent être causées et l'unité / l'appareil de
maintenance risque de subir des dommages.
O Faire attention au placement correct des joints
moulés (3, 5) sur le distributeur (2) et le régulateur
de pression (4).
3 Fourniture
Compris dans la fourniture :
W
1x régulateur de pression
W
2x vis à fentes en croix autotaraudeuses, type Z, taille
1 Prozidriv, longueur 60 mm
W
1x joint moulé
W
1x obturateur
ATTENTION
4 Montage, mise en service et
fonctionnement
Dévisser le distributeur
O Desserrer les vis à fentes en croix (6) sur le
distributeur (2), retirer par le haut le distributeur (2) de
l'embase (7) et dévisser les vis de fixation présentes (6)
du distributeur (2) et les remplacer par les longues vis
à fentes en croix (1) jointes dans les fournitures.
Monter le régulateur de pression
1. Mettre le régulateur de pression (4) sur l'embase (7) et
faire attention au placement correct du joint moulé (5).
2. Mettre le distributeur (2) sur le régulateur de pression
(4) et faire attention au placement correct du joint
moulé (3).
3. Serrer les vis à fentes à croix (1) jointes dans les
fournitures avec un couple de serrage de 0,8 - 1,0 Nm
(vitesse de la visseuse 300 - 600 t/min).
Régler le régulateur de pression
Avant de pouvoir régler la pression sur le
régulateur de pression, il faut tout d'abord monter
un manomètre avec un flexible à air comprimé Ø4.
1. Retirer l'obturateur (12) du raccord instantané (13) et
introduire le manomètre prémonté avec le flexible à air
comprimé Ø4.
2. Alimenter le système avec la pression d'alimentation
P1.
3. Retirer le capuchon de protection (8) de la régulation
de pression (11).
4. Maintenir la vis de régulation à six pans creux (SW5) (9)
et desserrer le contre-écrou (SW10) (10).
5. Régler la pression secondaire P2 avec la vis de
régulation à six pans creux (9) (SW5) :
– un tour complet vers la droite/gauche correspond à
une augmentation/diminution de la pression
secondaire d'env. 1,3 bar.
6. Après le réglage du régulateur de pression, maintenir
la vis de régulation à six pans creux (SW5) (9) et serrer
à fond le contre-écrou (SW10) (10).
7. Placer le capuchon de protection (8) sur la régulation
de pression (11).
8. Mettre le système hors pression.
9. Retirer le manomètre avec le flexible à air comprimé
Ø4 du raccord instantané (13) puis remettre
l'obturateur (12) dans le raccord instantané (13).
3
