Sensor Connection Box SCB-EC-S
Die Verwendung von Wirbelstromsonden bedingt den Einsatz der Sensor Connection Box
SCB-EC-S. Diese Box beinhaltet den Vorwiderstand für die Senderstrombegrenzung. Bei den
größeren Kombisensoren, Wirbelstromsensoren und Durchlaufspulen entfällt diese Box.
Der Sensor wird mit dem dazu gehörigen Sensorkabel an die Box angeschlossen.
Für die Verbindung zwischen Box und Auswertegerät bzw. Sensor-Switch-Box ist das Kabel
CECM18S-G erforderlich.
Auswertegerät
Control unit

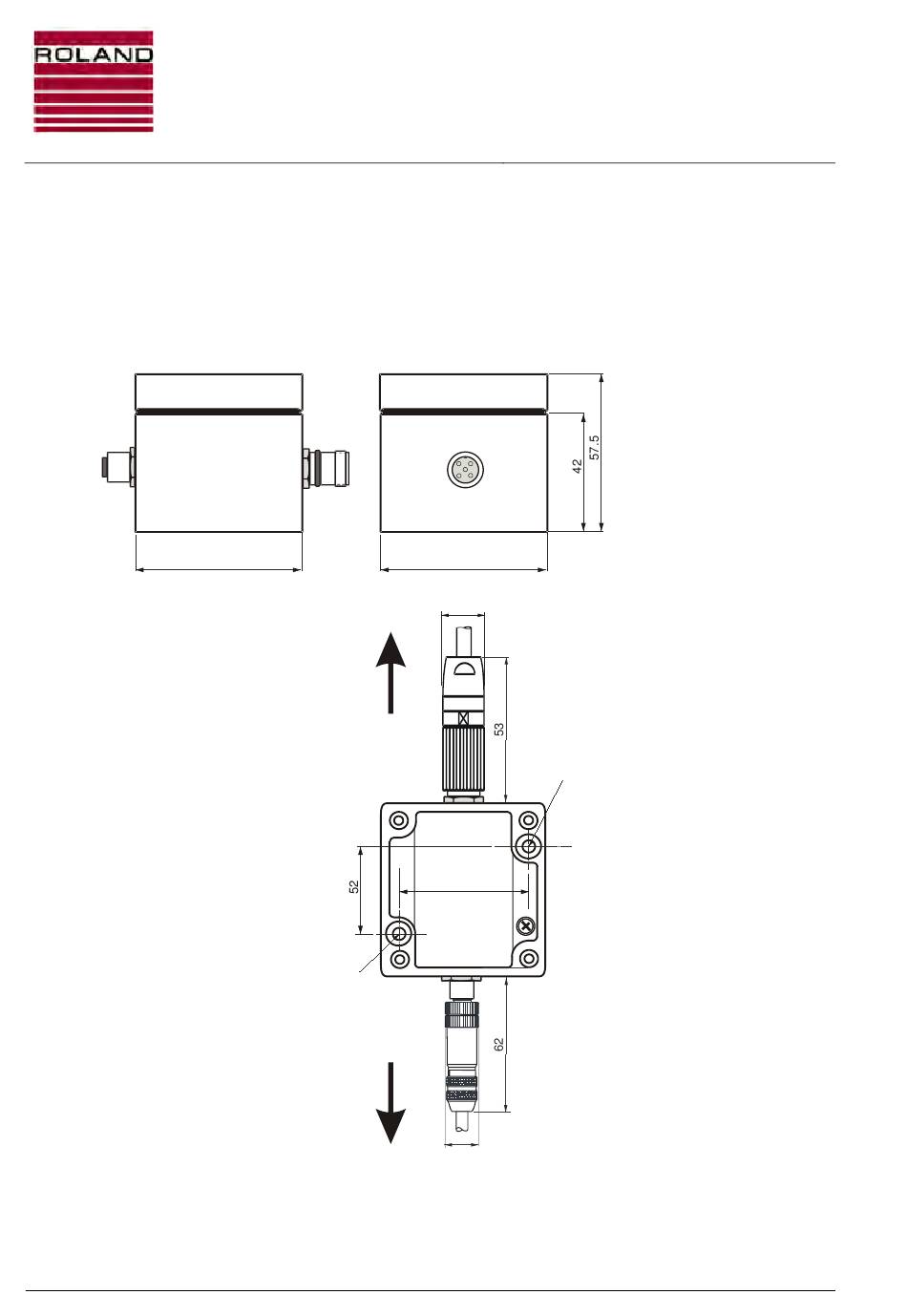

Abb. 54: SCB-EC-S
ROLAND ELECTRONIC GmbH · Otto-Maurer-Str. 17 · DE 75210 Keltern · Phone +49 (0)7236-9392-0 · Fax +49 (0)7236-9392-33
96
Schweißnahterkennungssystem R4000 SND40
für Bänder, Drähte, Kabel und Leitungen
80
Montagebohrung Ø5mm
Mounting hole Ø5mm
Sensor
Handbuch
2
1
5
3
4
75
Ø22
Montagebohrung Ø5mm
Mounting hole Ø5mm
63
Ø20
