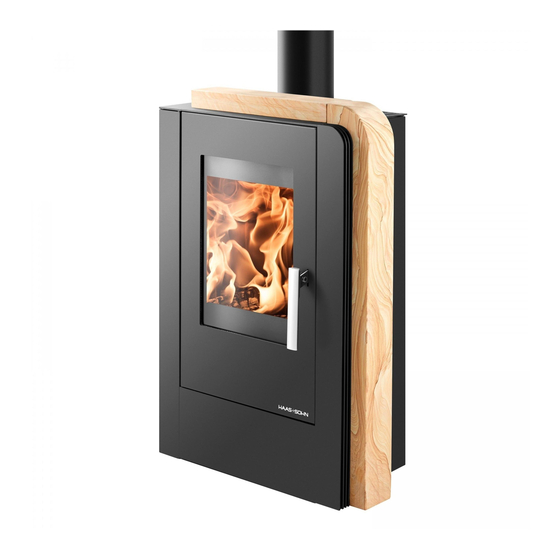

HAAS + SOHN Bali 296.17–ST Geräteblatt
Kaminofen
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für HAAS + SOHN Bali 296.17–ST
Inhaltszusammenfassung für HAAS + SOHN Bali 296.17–ST
- Seite 1 Technische Dokumentation Bali 296.17–ST Bali 296.17–ST Geräteblatt Kaminofen 0429617001400d...
-
Seite 2: Zeichenerklärung
Zeichenerklärung Die wichtigsten Hinweise sind mit der Überschrift WARNUNG versehen. Die mit der Überschrift WARNUNG versehenen Hinweise weisen auf die ernsthafte Gefahr der Beschädigung des Heizgeräts bzw. auf Verletzung hin. Der mit der Überschrift Hinweis versehene Vermerk weist auf die mögliche Beschädigung Ihres Heizgeräts hin. -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Technische Spezifikation ......................1 2. Technische Beschreibung......................2 2.1. Maßbild des Feuerraums......................3 3. Maßbild ............................4 3.1. Kniestück des Rauchabzugs....................4 4. Umbau des Rauchabzugstutzens................... 5... -
Seite 5: Technische Spezifikation
1. Technische Spezifikation Geeignete Brennstoffe: Zur Verbrennung in Ihrem Kaminofen sind folgende Brennstoffe zugelassen (siehe dazu auch Kapitel 5.1.): trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts nach DIN 51731. Brennstoffmengen, Einstellung der Verbrennungsluftregler, Betriebsweise: siehe Kapitel 5.4, 5.5 und 5.6 in der Bedienungsanleitung sowie Tabelle unten. Bedienungshinweise für den Verbrennungsprozess Leistung des Brennstoff-... -
Seite 6: Technische Beschreibung
2. Technische Beschreibung Bezeichnung Position Ersatzteilnummer Feuerraumtür/schwarz 0429617005300 Rauchrohranschluss/schwarz 0434215005049 Aschekasten 0429415005030 Stehrost/schwarz 0429415005036 Rostlager/schwarz 0429415005005 Easycontrol — Reglerknopf 0429415006625 — Primärluftzufuhr — Sekundärluftzufuhr Tertiärluftausgang — Außenluftanschluss (Ø100) 0088500050008 Türgriff — Set 0429415005318 Glasscheibe (333x417) 0429617005301... -
Seite 7: Maßbild Des Feuerraums
Zugumlenkplatte (30x264x330) 0429415005703 Obere Verkleidung/Speckstein antik 0429617026102 Obere Verkleidung/Woodstone 0429617006102 Seitliche Verkleidung/Speckstein antik 0429617026101 Seitliche Verkleidung/Woodstone 0429617006101 Hintere Abdeckung 0429617005046 Deckplatte/schwarz 0429617005800 Feder Feuerraumtür 0088400200005 — Dichtung Tür 14 mm (2150 mm) 0040014140005 — Dichtung Glas 14 mm (940 mm) 0040014140005 —... -
Seite 8: Maßbild
3. Maßbild 3.1. Kniestück des Rauchabzugs Anmerkung Das Kniestück des Rauchabzugs wird als Sonderzubehör geliefert... -
Seite 9: Umbau Des Rauchabzugstutzens
4. Umbau des Rauchabzugstutzens Bezeichnung Position Ersatzteilnummer Rauchrohranschluss/schwarz 0434215005049 Hintere Abdeckung 0429617005046 Deckplatte/schwarz 0429617005800 Rauchabzugverblendung/schwarz 0429415005048 Dichtung Rauchabzug 0040210040005 Verblendung Deckplatte/schwarz 0421817006001...
