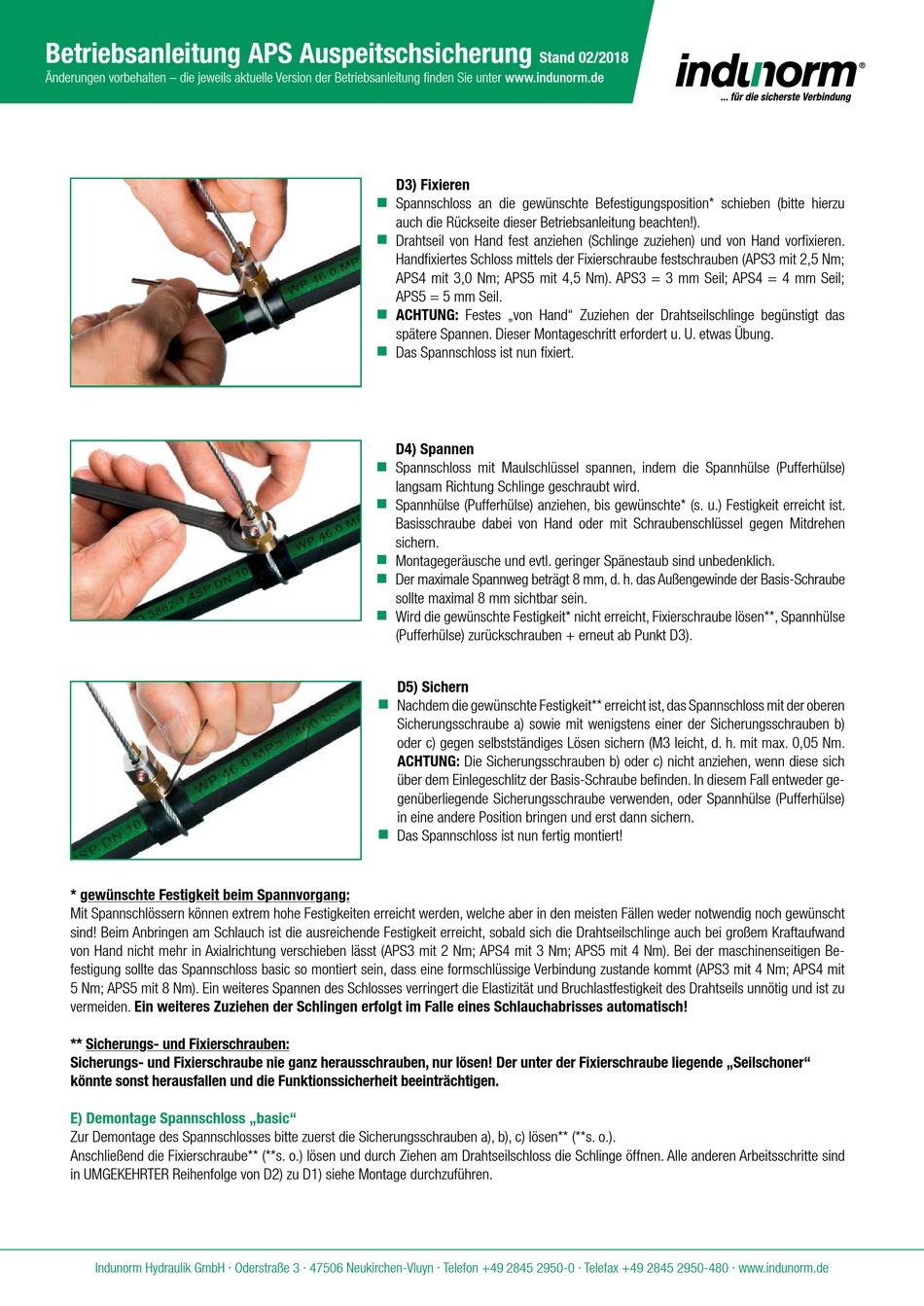

Betriebsanleitung APS Auspeitschsicherung
Änderungen vorbehalten – die jeweils aktuelle Version der Betriebsanleitung finden Sie unter www.indunorm.de
* gewünschte Festigkeit beim Spannvorgang:
Mit Spannschlössern können extrem hohe Festigkeiten erreicht werden, welche aber in den meisten Fällen weder notwendig noch gewünscht
sind! Beim Anbringen am Schlauch ist die ausreichende Festigkeit erreicht, sobald sich die Drahtseilschlinge auch bei großem Kraftaufwand
von Hand nicht mehr in Axialrichtung verschieben lässt (APS3 mit 2 Nm; APS4 mit 3 Nm; APS5 mit 4 Nm). Bei der maschinenseitigen Be-
festigung sollte das Spannschloss basic so montiert sein, dass eine formschlüssige Verbindung zustande kommt (APS3 mit 4 Nm; APS4 mit
5 Nm; APS5 mit 8 Nm). Ein weiteres Spannen des Schlosses verringert die Elastizität und Bruchlastfestigkeit des Drahtseils unnötig und ist zu
vermeiden. Ein weiteres Zuziehen der Schlingen erfolgt im Falle eines Schlauchabrisses automatisch!
** Sicherungs- und Fixierschrauben:
Sicherungs- und Fixierschraube nie ganz herausschrauben, nur lösen! Der unter der Fixierschraube liegende „Seilschoner"
könnte sonst herausfallen und die Funktionssicherheit beeinträchtigen.
E) Demontage Spannschloss „basic"
Zur Demontage des Spannschlosses bitte zuerst die Sicherungsschrauben a), b), c) lösen** (**s. o.).
Anschließend die Fixierschraube** (**s. o.) lösen und durch Ziehen am Drahtseilschloss die Schlinge öffnen. Alle anderen Arbeitsschritte sind
in UMGEKEHRTER Reihenfolge von D2) zu D1) siehe Montage durchzuführen.
Indunorm Hydraulik GmbH · Oderstraße 3 · 47506 Neukirchen-Vluyn · Telefon +49 2845 2950-0 · Telefax +49 2845 2950-480 · www.indunorm.de
Stand 02/2018
D3) Fixieren
n
Spannschloss an die gewünschte Befestigungsposition* schieben (bitte hierzu
auch die Rückseite dieser Betriebsanleitung beachten!).
n
Drahtseil von Hand fest anziehen (Schlinge zuziehen) und von Hand vorfixieren.
Handfixiertes Schloss mittels der Fixierschraube festschrauben (APS3 mit 2,5 Nm;
APS4 mit 3,0 Nm; APS5 mit 4,5 Nm). APS3 = 3 mm Seil; APS4 = 4 mm Seil;
APS5 = 5 mm Seil.
n
ACHTUNG: Festes „von Hand" Zuziehen der Drahtseilschlinge begünstigt das
spätere Spannen. Dieser Montageschritt erfordert u. U. etwas Übung.
n
Das Spannschloss ist nun fixiert.
D4) Spannen
n
Spannschloss mit Maulschlüssel spannen, indem die Spannhülse (Puffer hülse)
langsam Richtung Schlinge geschraubt wird.
n
Spannhülse (Pufferhülse) anziehen, bis gewünschte* (s. u.) Festigkeit erreicht ist.
Basisschraube dabei von Hand oder mit Schraubenschlüssel gegen Mitdrehen
sichern.
n
Montagegeräusche und evtl. geringer Spänestaub sind unbedenklich.
n
Der maximale Spannweg beträgt 8 mm, d. h. das Außengewinde der Basis- Schraube
sollte maximal 8 mm sichtbar sein.
n
Wird die gewünschte Festigkeit* nicht erreicht, Fixierschraube lösen**, Spannhülse
(Pufferhülse) zurückschrauben + erneut ab Punkt D3).
D5) Sichern
n
Nachdem die gewünschte Festigkeit** erreicht ist, das Spannschloss mit der oberen
Sicherungsschraube a) sowie mit wenigstens einer der Sicherungsschrauben b)
oder c) gegen selbstständiges Lösen sichern (M3 leicht, d. h. mit max. 0,05 Nm.
ACHTUNG: Die Sicherungsschrauben b) oder c) nicht anziehen, wenn diese sich
über dem Einlegeschlitz der Basis-Schraube befinden. In diesem Fall entweder ge-
genüberliegende Sicherungsschraube verwenden, oder Spannhülse (Pufferhülse)
in eine andere Position bringen und erst dann sichern.
n
Das Spannschloss ist nun fertig montiert!
