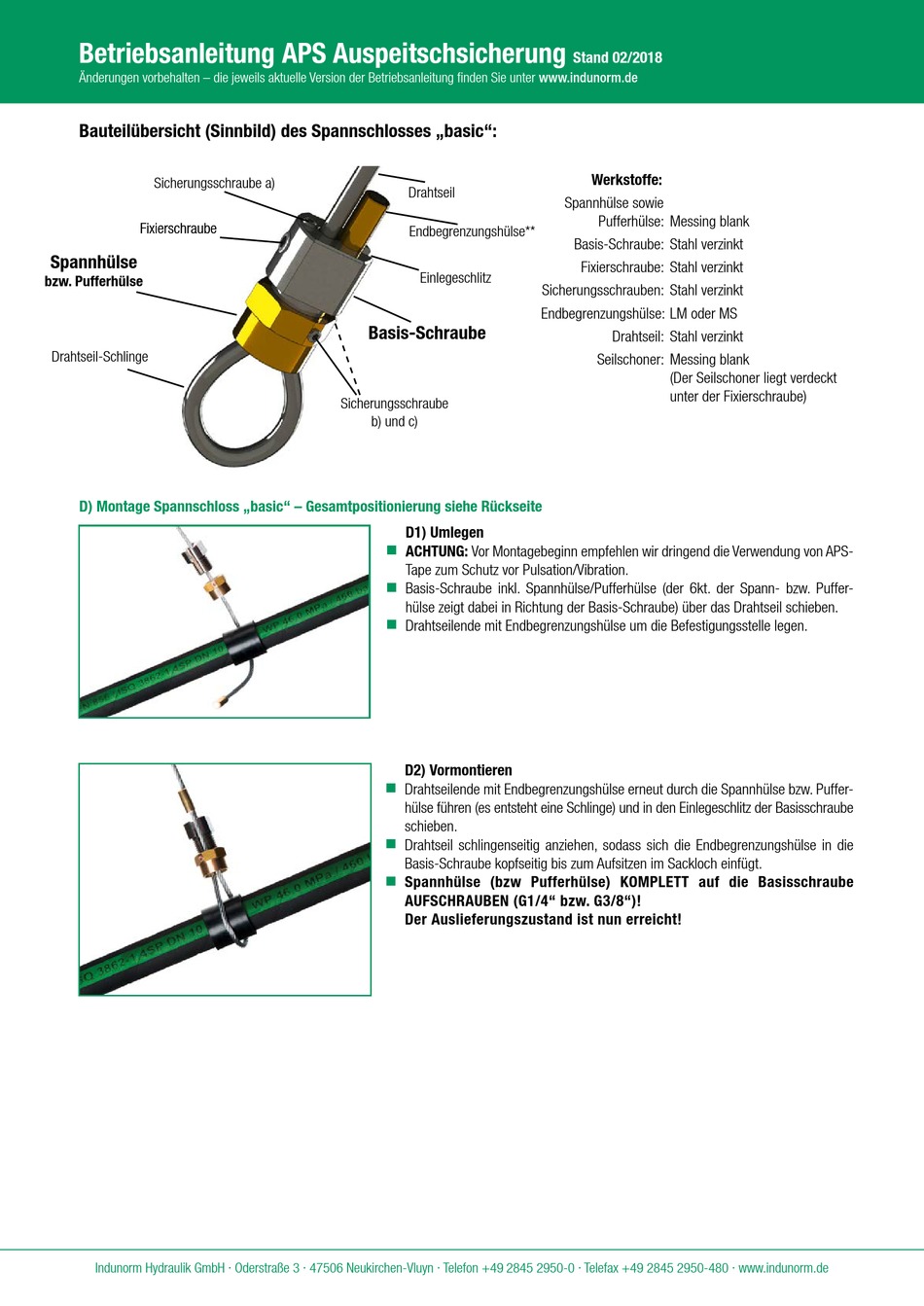

Betriebsanleitung APS Auspeitschsicherung
Änderungen vorbehalten – die jeweils aktuelle Version der Betriebsanleitung finden Sie unter www.indunorm.de
Bauteilübersicht (Sinnbild) des Spannschlosses „basic":
Sicherungsschraube a)
Fixierschraube
Fixierschraube
Spannhülse
bzw. Pufferhülse
Drahtseil-Schlinge
D) Montage Spannschloss „basic" – Gesamtpositionierung siehe Rückseite
Indunorm Hydraulik GmbH · Oderstraße 3 · 47506 Neukirchen-Vluyn · Telefon +49 2845 2950-0 · Telefax +49 2845 2950-480 · www.indunorm.de
Drahtseil
Endbegrenzungshülse**
Einlegeschlitz
Basis-Schraube
Sicherungsschraube
b) und c)
D1) Umlegen
n
ACHTUNG: Vor Montagebeginn empfehlen wir dringend die Verwendung von APS-
Tape zum Schutz vor Pulsation/Vibration.
n
Basis-Schraube inkl. Spannhülse/Pufferhülse (der 6kt. der Spann- bzw. Puffer-
hülse zeigt dabei in Richtung der Basis-Schraube) über das Drahtseil schieben.
n
Drahtseilende mit Endbegrenzungshülse um die Befestigungsstelle legen.
D2) Vormontieren
n
Drahtseilende mit Endbegrenzungshülse erneut durch die Spannhülse bzw. Puffer-
hülse führen (es entsteht eine Schlinge) und in den Einlegeschlitz der Basisschraube
schieben.
n
Drahtseil schlingenseitig anziehen, sodass sich die Endbegrenzungshülse in die
Basis-Schraube kopfseitig bis zum Aufsitzen im Sackloch einfügt.
n
Spannhülse (bzw Pufferhülse) KOMPLETT auf die Basisschraube
AUFSCHRAUBEN (G1/4" bzw. G3/8")!
Der Auslieferungszustand ist nun erreicht!
Stand 02/2018
Werkstoffe:
Spannhülse sowie
Pufferhülse: Messing blank
Basis-Schraube: Stahl verzinkt
Fixierschraube: Stahl verzinkt
Sicherungsschrauben: Stahl verzinkt
Endbegrenzungshülse: LM oder MS
Drahtseil: Stahl verzinkt
Seilschoner: Messing blank
(Der Seilschoner liegt verdeckt
unter der Fixierschraube)
